Aluprof Hungary Kft.

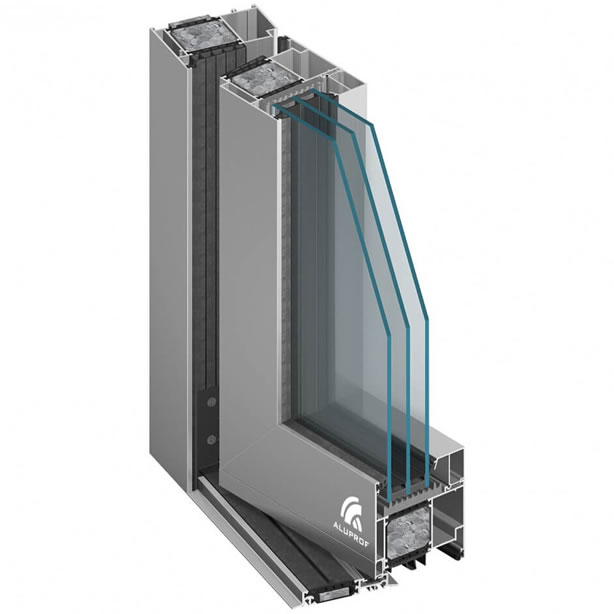

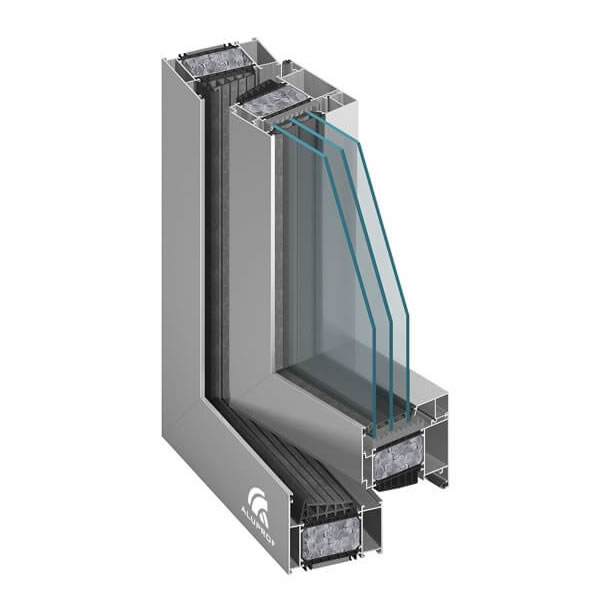

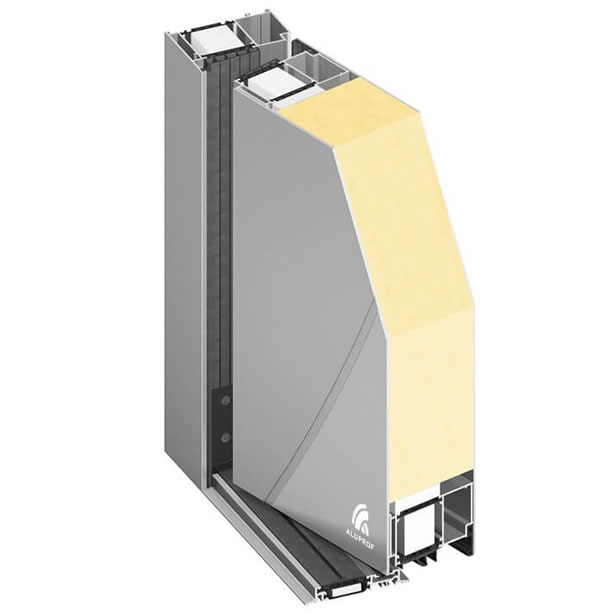

MB-104 Passive ablak- és ajtórendszer (SI, AERO)

Az MB-104 Passive kiváló hőszigetelésű, hőhídmentes ajtó- és ablakrendszer. Megfelel a passzív épületekkel szemben támasztott minden követelménynek, melyet a darmstadti PHI Passzívház Intézet tanúsítványai is igazolnak. Ez a rendszer külső szerkezeti elemek, pl. szélfogók, kiváló hő- és hangszigetelésű ablakok, ajtók, kirakatok és térbeli szerkezetek különféle típusainak kivitelezésére szolgál.

  • passzív megoldás energiahatékony házakra
  • akár Uw>0,53 W/(m²K) hőátbocsátási tényező nyitható ablak esetében
  • nagy terjedelmű üvegezés: fix esetén 72 mm-ig, nyíló esetén 81 mm-ig (3 vagy 4 rétegű üvegezéssel)

Letöltések

MB-104 Passive ablak- és ajtórendszer - általános termékismertető

általános termékismertető

pdf 434.4 kB
MB-104 Passive ablak- és ajtórendszer

MB-104 Passive ablak- és ajtórendszer - részletes termékismertető

részletes termékismertető

pdf 10.4 MB angol
MB-104 Passive ablak- és ajtórendszer

MB-104 Passive - CAD fájlok - CAD fájl

CAD fájl

zip 6.2 MB
MB-104 Passive - CAD fájlok

MB-104 Passive - Revit fájlok - BIM fájl

BIM fájl

zip 69.9 MB
MB-104 Passive - Revit fájlok

MB-104 Passive - Archicad fájlok - BIM fájl

BIM fájl

zip 4.6 MB
MB-104 Passive - Archicad fájlok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

MB-104 Passive ablakok MB-104 Passive ajtók

anyag

anyag

alumínium

anyag

alumínium

biztonsági fokozat

biztonsági fokozat

RC1 - RC3

biztonsági fokozat

RC1 - RC3

hőátbocsátási tényező (U) [W/m²·K]

hőátbocsátási tényező (U) [W/m²·K]

akár 0,53 (nyitható ablak)

hőátbocsátási tényező (U) [W/m²·K]

akár 0,60

légzárási fokozat

légzárási fokozat

4-es osztály

légzárási fokozat

4-es osztály

max. megengedett szárnysúly [kg]

max. megengedett szárnysúly [kg]

160

max. megengedett szárnysúly [kg]

200

max. szárnymagasság [mm]

max. szárnymagasság [mm]

2900 (max. szélesség = 1260 mm)

max. szárnymagasság [mm]

3000

max. szárnyszélesség [mm]

max. szárnyszélesség [mm]

1700 (max. magasság = 2150 mm)
2400 (bukó ablak esetén max. magasság = 1400 mm)

max. szárnyszélesség [mm]

1400

profilmélység [mm]

profilmélység [mm]

95 (keret); 104 (szárny)

profilmélység [mm]

95 (keret); 95 (szárny)

szélterhelési osztály

szélterhelési osztály

C5/B5

szélterhelési osztály

C4/B5

üvegezési vastagság [mm]

üvegezési vastagság [mm]

27-72 (fix ablak); 34,5-81 (nyíló ablak)

üvegezési vastagság [mm]

27-72

vízzárósági fokozat

vízzárósági fokozat

AE 1800

vízzárósági fokozat

AE 1200
