Tondach Wevolt X-Tile napelemes tetőmodul

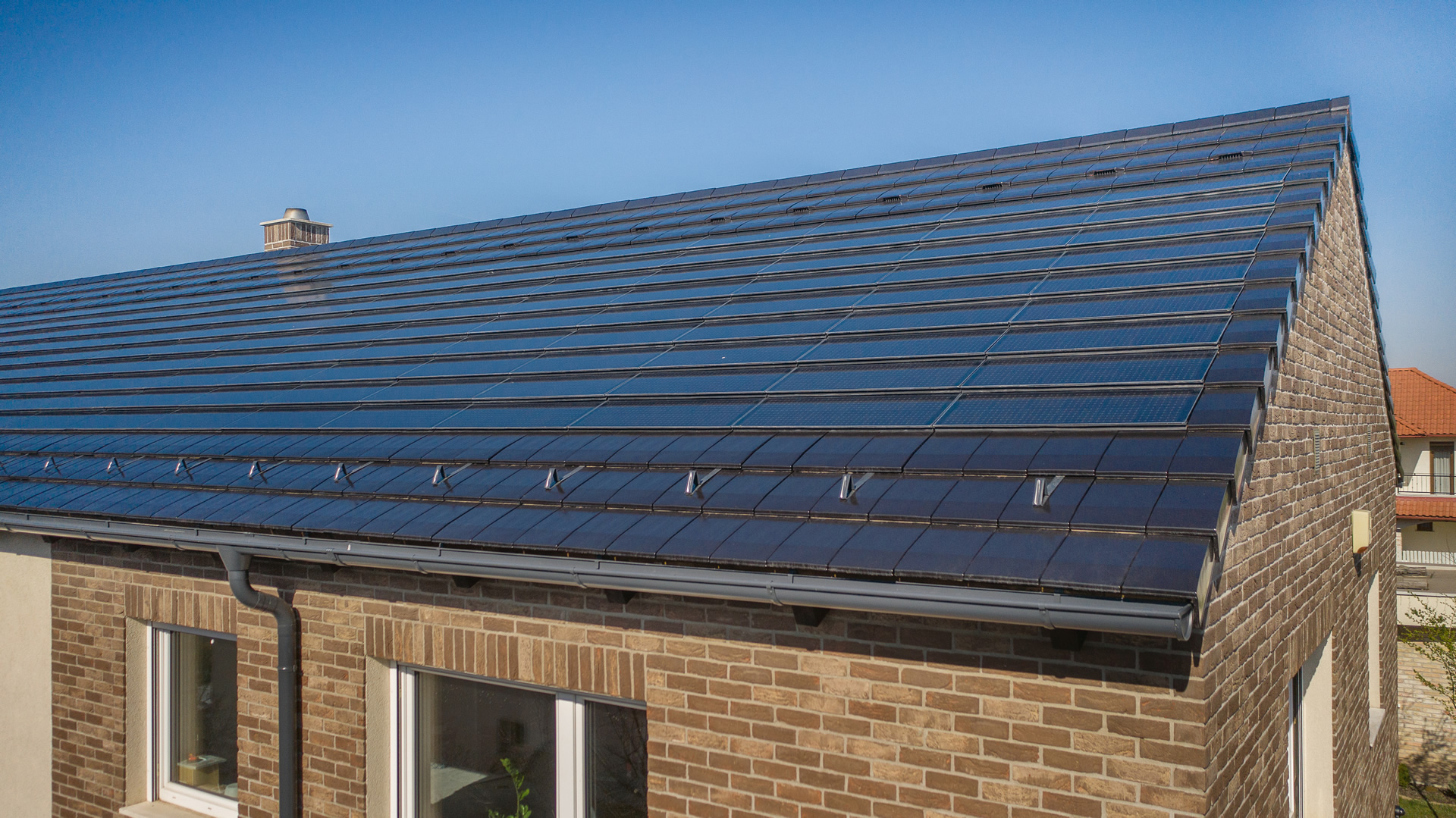

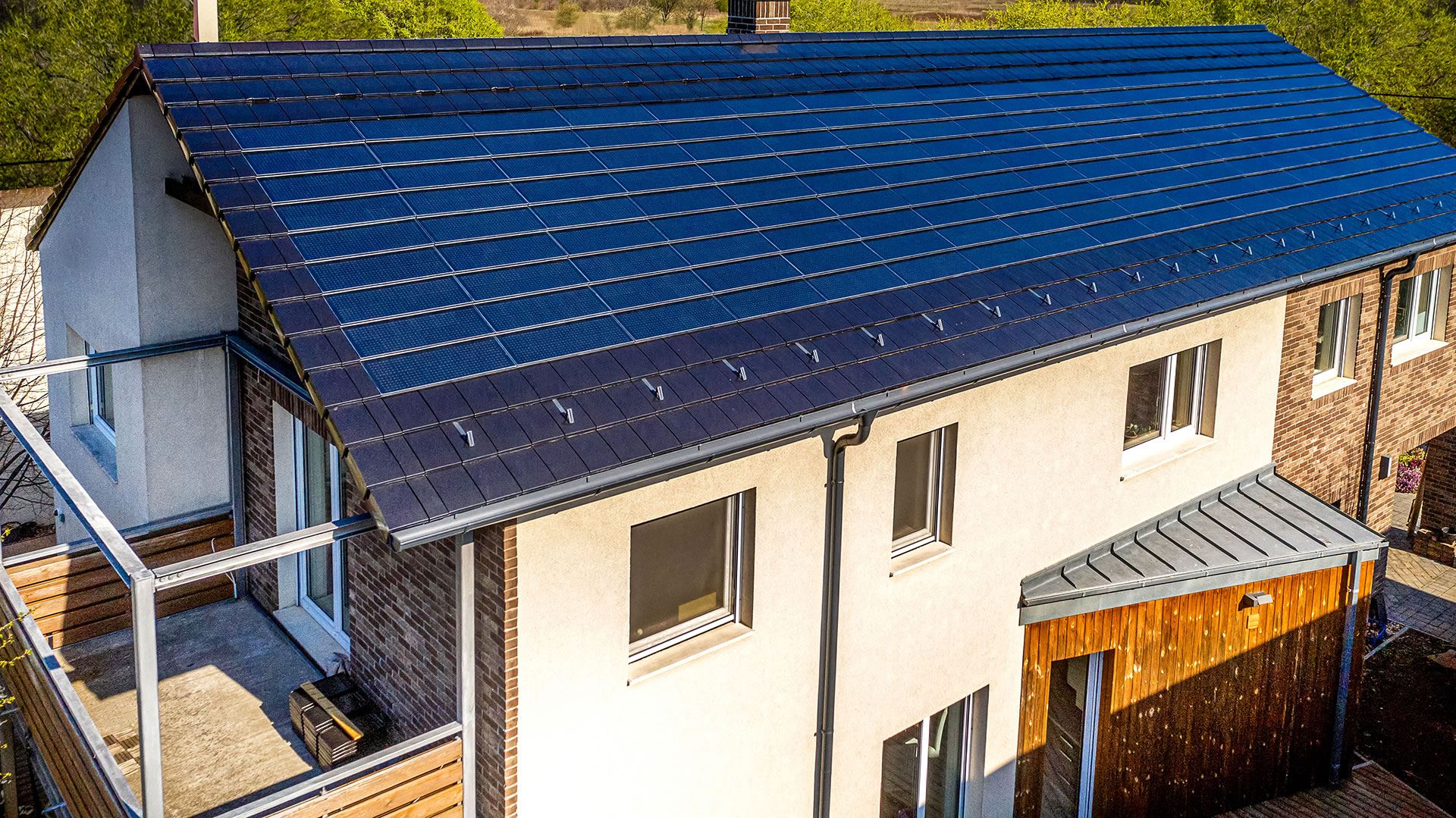

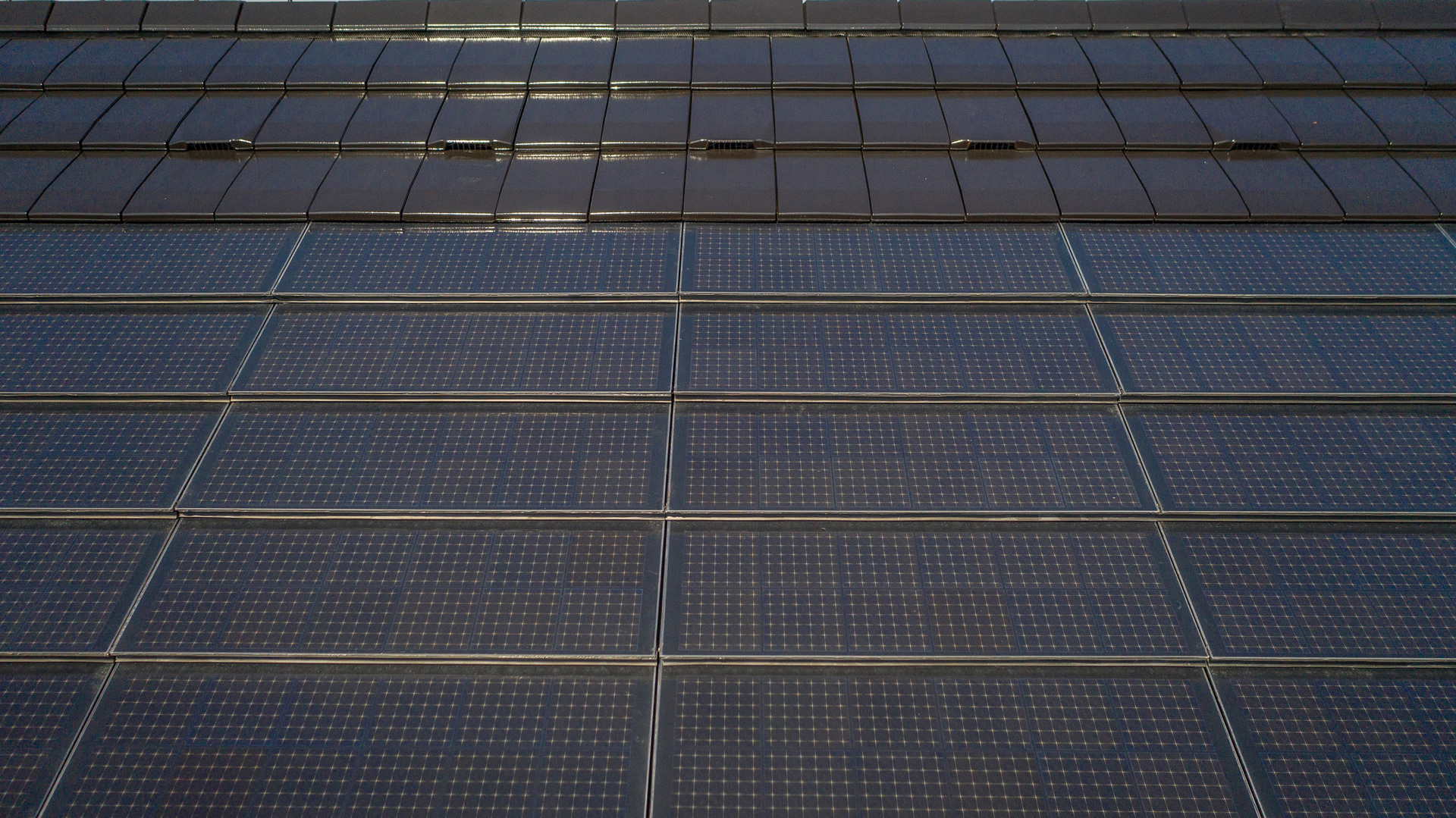

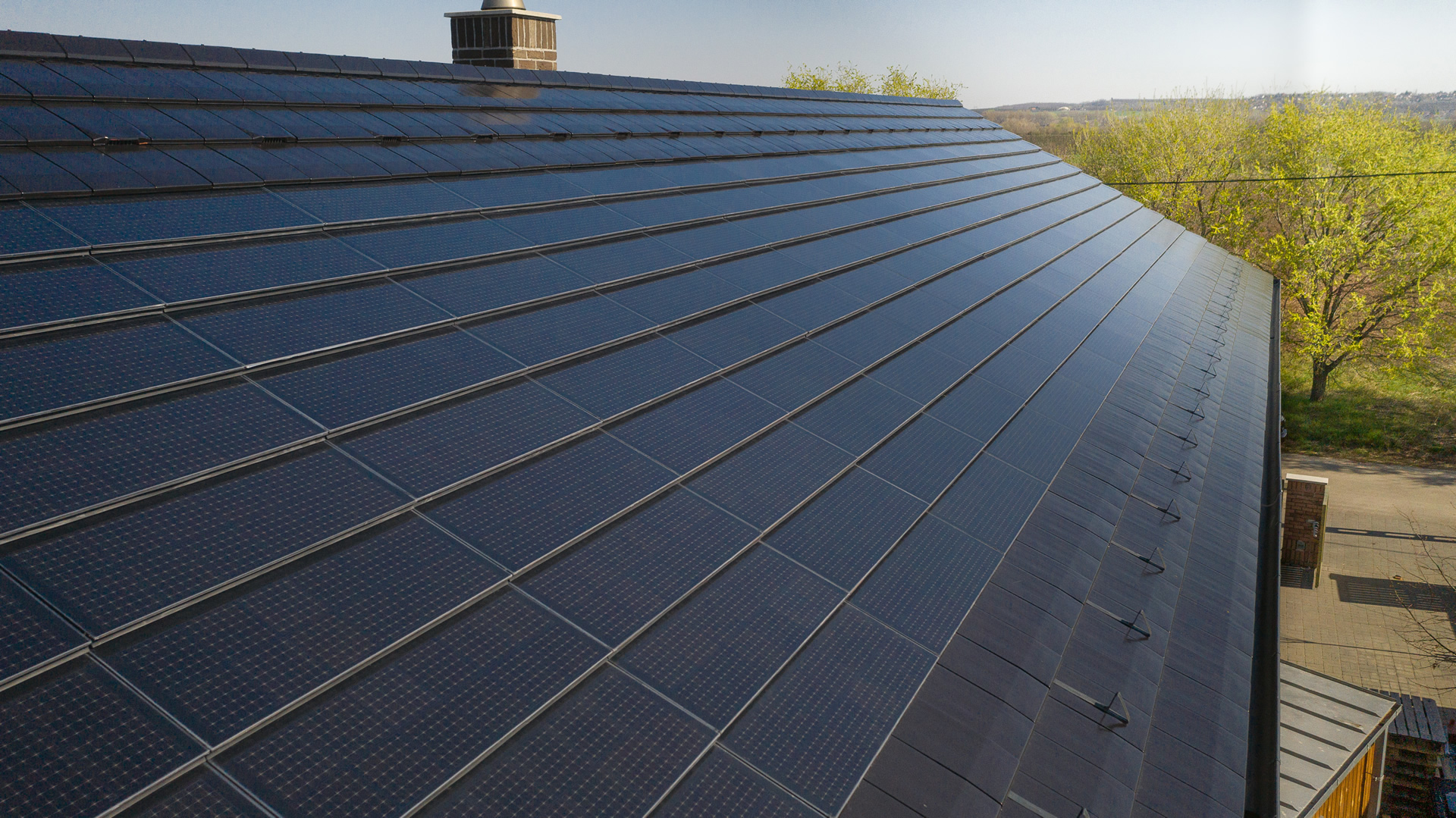

A Tondach Wevolt X-Tile napelemes tetőmodul a tető síkjába illeszkedő, moduláris napelemes megoldás. A dupla edzett üvegből készült modulok aTondach Actua 10 kerámia tetőcseréppel kompatibilisek, ellenállnak a 70 milliméter átmérőjű jégnek is, méretük miatt pedig olyan helyeken is alkalmazhatóak, ahol a hagyományos napelem panelek nem férnének el. 30 év garancia.

  • esztétikus, cserépfedésbe simuló megjelenés
  • üveg-üveg modulok high-tech cellatechnológiával

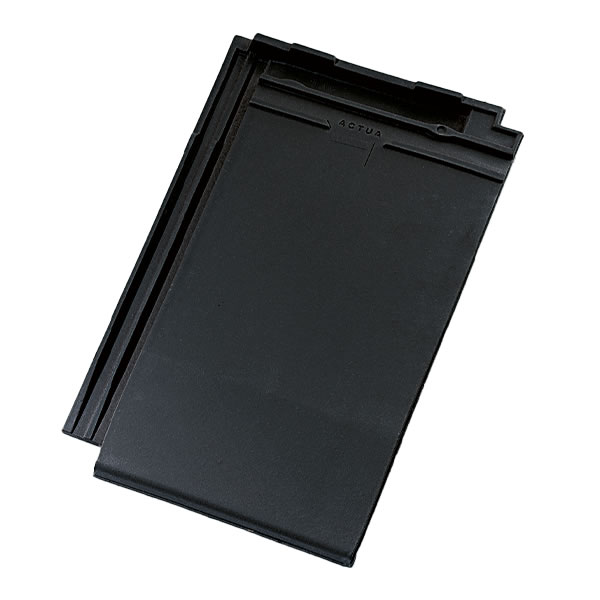

  • Actua 10 kerámia tetőcserepekkel kombinálható

Letöltések

Tondach Wevolt X-Tile napelemes tetőmodul - műszaki adatlap

műszaki adatlap

pdf 2.1 MB
Tondach Wevolt X-Tile napelemes tetőmodul

Tondach Wevolt X-Tile napelemes tetőmodul - szerelési útmutató

szerelési útmutató

pdf 8.9 MB
Tondach Wevolt X-Tile napelemes tetőmodul


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Wevolt X-tile

alkalmazási terület

alkalmazási terület

tetőbe integráltan, tetőcserepek közé

cellatípus

cellatípus

PERC; monokristályos Si; MWT

ellenállás jégesővel szemben

ellenállás jégesővel szemben

max. 27 mm (24 m/s esetén)

felrakási módozat

felrakási módozat

a cserép lécvázára csavarozva

fotovoltaikus (FV) cellák anyaga

fotovoltaikus (FV) cellák anyaga

BIPV üveg/üveg

garancia [év]

garancia [év]

30

hatásfok [%]

hatásfok [%]

18

méretek, A×B [mm]

méretek, A×B [mm]

1048 × 345 – 380

méret - vastagság [mm]

méret - vastagság [mm]

7,5 ± 0,2

modul súlya [kg/m²]

modul súlya [kg/m²]

25

névleges feszültség [V]

névleges feszültség [V]

6,7

névleges működési hőmérséklet [°C]

névleges működési hőmérséklet [°C]

32

névleges teljesítmény [W]

névleges teljesítmény [W]

63

rövidzárási áramerősség (Isc) [A]

rövidzárási áramerősség (Isc) [A]

10,3

tömeg (m) [kg]

tömeg (m) [kg]

8,7

üzemi hőmérséklet [°C]

üzemi hőmérséklet [°C]

-40 ... +85
Kapcsolódó hírek
Wienerberger képzések 2023
jan 10. – márc 27.
Wienerberger szakmai képzések 2023
Már lehet jelentkezni a Wienerberger 2023-as, kivitelezőknek, tetőfedőknek és burkolómestereknek szóló szakmai képzéseire
Wienerberger szakmai képzések 2023

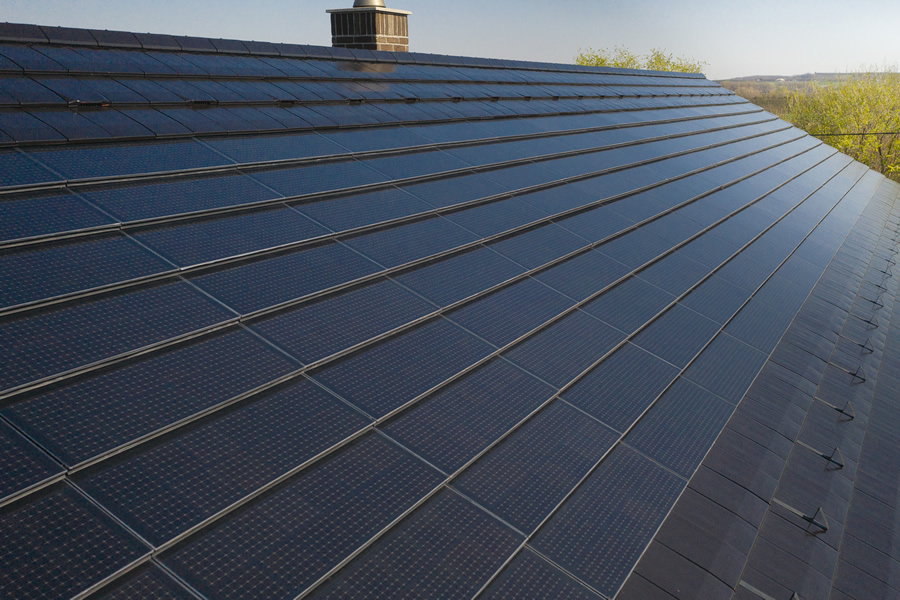

A tető síkjába illeszkedő, moduláris napelemes megoldás a Tondach-tól
