Wavin Hungary Kft.

Wavin Tigris K5 műanyag, M5 fém présidom rendszer

A Tigris bevált radiális press-fit konstrukcióján alapuló K5/M5 sorozat a legújabb technológiát képviselő, sok tagból álló idomcsaládot jelent; használatukkal kiváló megbízhatóságú csatlakozások hozhatók létre, amelyek jelentősen javítják az áramlási teljesítményt és lehetővé teszik az akusztikus szivárgásriasztási (Acoustic Leak Alert) technológia alkalmazását. Az idomok korrózióálló acélból készült préshüvellyel rendelkeznek, amely tovább növeli a rendszer szilárdságát és megbízhatóságát, illetve amelyet a Magyarországon leginkább használt préspofákkal való préselésre alkalmassá tettek. A Tigris K5/M5 idomok 16-40 mm-es mérettartományban kaphatók.

  • sípoló hangot ad ki a levegővel történő nyomáspróba során
  • akár 50%-kal nagyobb belső átmérő
  • 5-féle préspofával préselhető

Letöltések

Wavin Tigris csőrendszerek - műszaki kézikönyv - részletes termékismertető

Wavin Tigris csőrendszerek - műszaki kézikönyv

pdf 5.2 MB
részletes termékismertető

Levegős nyomáspróba a Wavin Tigris K5 présidom rendszerben - általános termékismertető

Levegős nyomáspróba a Wavin Tigris K5 présidom rendszerben

pdf 3.3 MB
általános termékismertető


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Tigris K5 Tigris M5

anyag

anyag

polifenil-szulfon test (PPSU)
korrózióálló acél préshüvely

anyag

sárgaréz test
korrózióálló acél préshüvely

csőátmérő (Φ) [mm]

csőátmérő (Φ) [mm]

16-40

csőátmérő (Φ) [mm]

16-40

max. üzemi hőmérséklet [°C]

max. üzemi hőmérséklet [°C]

85 (6 bar nyomáson)
70 (10 bar nyomáson)

max. üzemi hőmérséklet [°C]

85 (6 bar nyomáson)
70 (10 bar nyomáson)

max. üzemi nyomás [bar]

max. üzemi nyomás [bar]

10

max. üzemi nyomás [bar]

10

megjelenés

megjelenés

kék idom és átlátszó rögzítőgyűrű

megjelenés

sárgaréz színű idom és átlátszó rögzítőgyűrű

Áttekintés

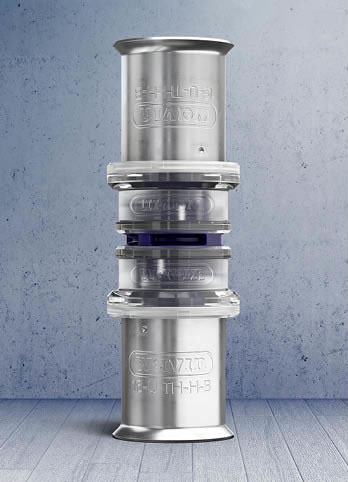

A Tigris K5 présidomok hő- és nyomásálló PPSU (polifenil-szulfon) műanyagból készülnek, valamint lerakodás- és korróziómentesek.

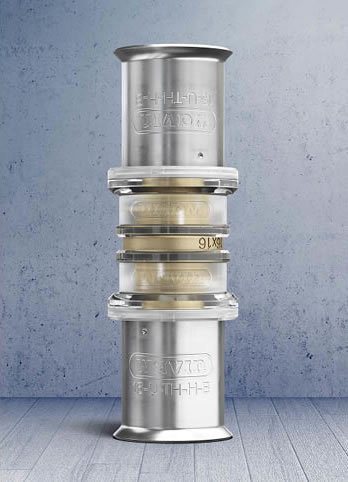

A Wavin Tigris M5 idomok teste az UBA ivóvízre vonatkozó jóváhagyási listáján felsorolt sárgaréz anyagokból készülnek, jelenleg a 16-40 mm-es mérettartományban érhetők el.

Megbízható csőkötések
A Tigris idomok szabadalmaztatott, hatszögletű belső csonkjaiknak köszönhetően a csővég betolása minimális erőkifejtéssel elvégezhető. A használatukkal létrehozott megbízható csatlakozások jelentősen javítják az áramlási teljesítményt.

Ötrétegű csövek
Az élhegesztett alumíniumréteggel készült többrétegű Tigris csövek oxigéndiffúzió-mentesek, és a réz rendszerekéhez hasonló hőtágulási tulajdonságokkal rendelkeznek. A térhálósított PE-Xc belső rétegük rugalmasságot és könnyű hajlíthatóságot biztosít, így a szerelés egyszerűvé és gazdaságossá válik, valamint csökken a szükséges idomok mennyisége.

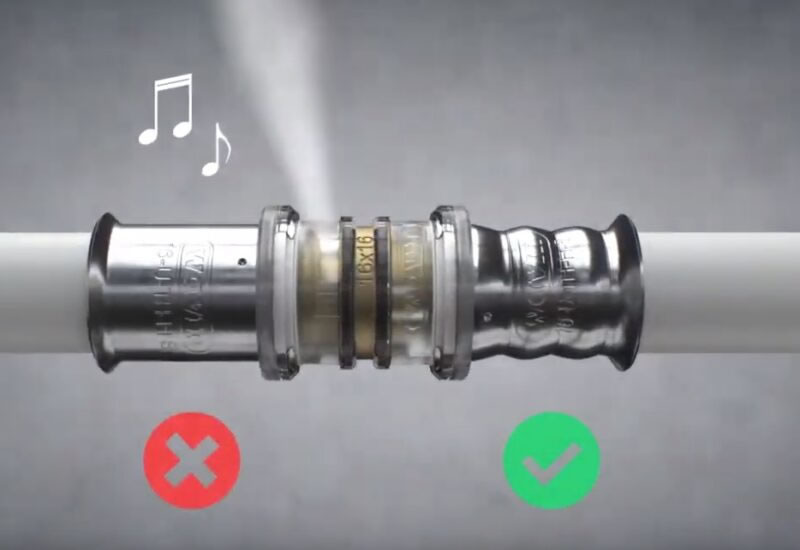

Acoustic Leak Alert hangos szivárgásjelző funkció

Az Acoustic Leak Alert hangos szivárgásjelző funkció a levegővel végzett nyomáspróba során hangos sípolással jelzi a préseletlen idomot. A 80 dB-es sípoló hangnak köszönhetően a préseletlen idom könnyen megtalálható még zajos környezetben is.

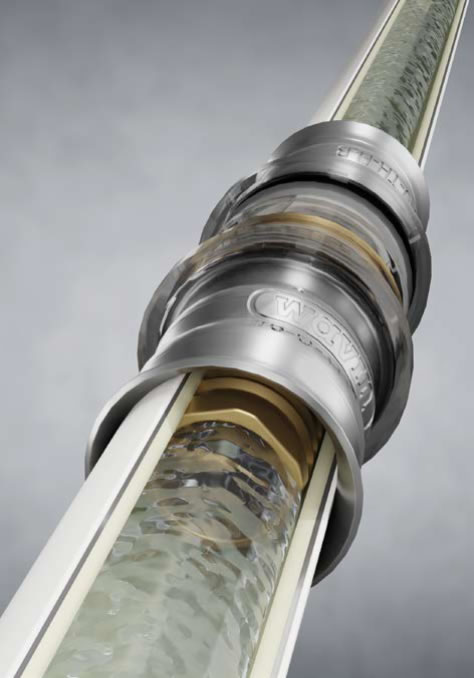

OptiFlow funkció: az optimális vízáramlás elősegítése

Az OptiFlow funkciónak köszönhetően a Tigris K5/M5 idomok belső átmérője akár 50%-kal nagyobb a korábbi idomokénál. Minél jobb az áramlási teljesítmény, annál kisebb a nyomásveszteség, hőveszteség és a legionella veszély.

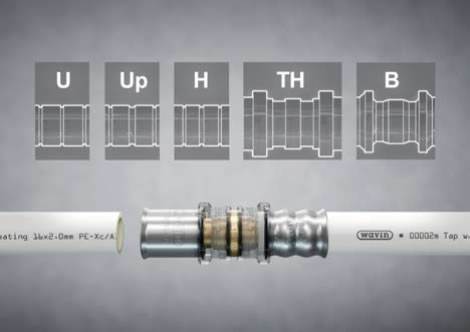

Multi Jaw funkció: több préspofával préselhető

További előny a kivitelezéskor, hogy a Tigris idomok a leggyakrabban használt 5 préspofa bármelyikével préselhetők – rendelkezésére áll Up, H, U, B vagy TH-s préspofa.
