Terrán Tetőcserép Gyártó Kft.

Terrán Generon RED napelemes beton tetőcserép

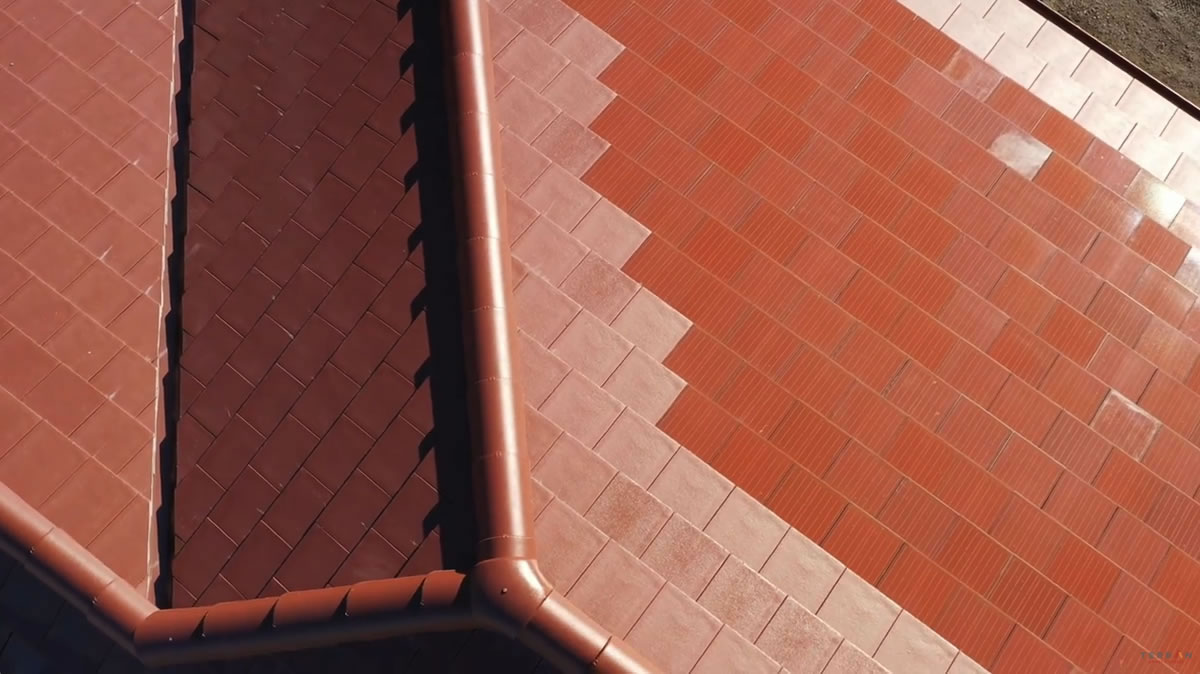

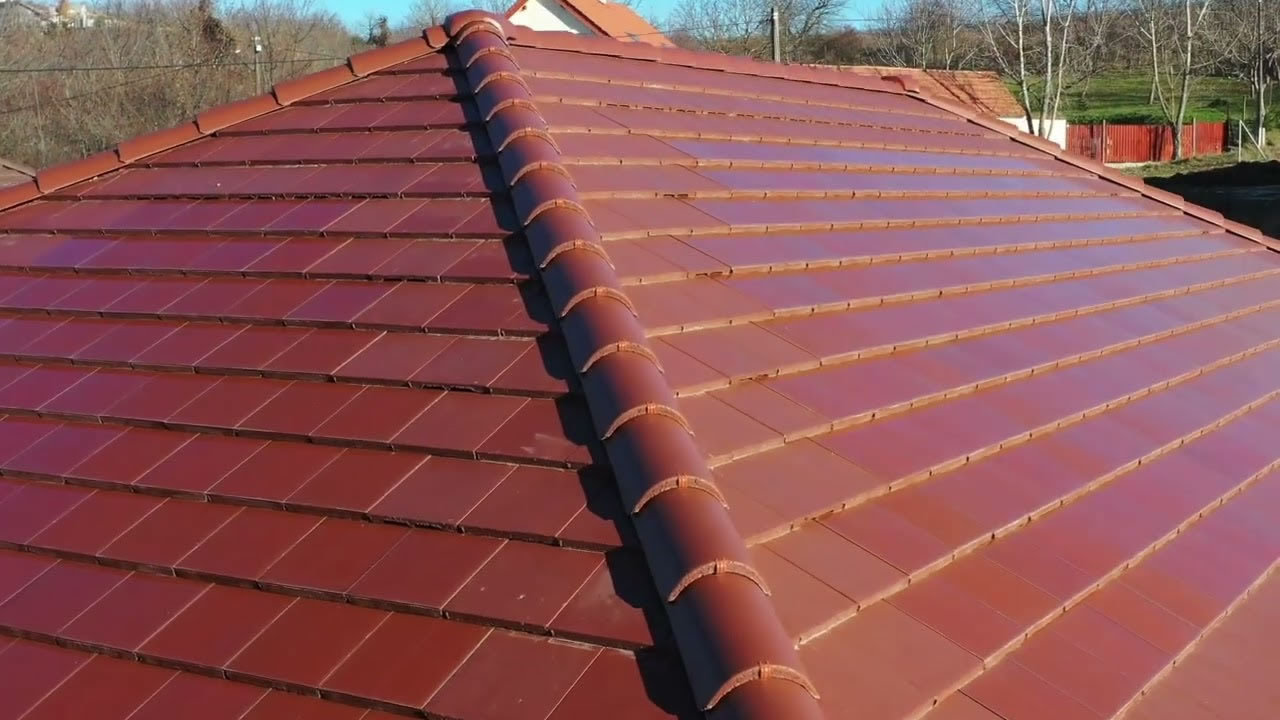

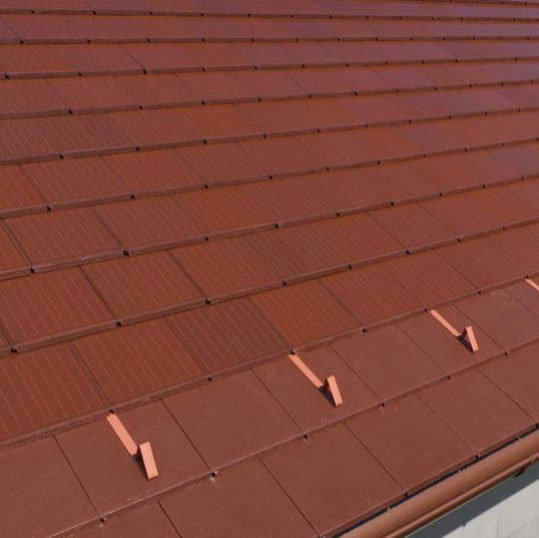

A Generon RED napelemes tetőrendszer kizárólag a Rundo és a Zenit Max tetőcserepekkel kompatibilis. A Terrán kínálatában található piros árnyalatú Rundo és a Zenit Max tetőcserepekkel homogén felületet alkot.

  • napenergiát hasznosító tetőcserép piros színben
  • optimális elhelyezés: déli tájolású 35°-os hajlásszögű tetőn
  • egy modul 10,5 Wp teljesítményű

Letöltések

Terrán Generon napelemes beton tetőcserép - általános termékismertető

általános termékismertető

pdf 3.7 MB
Terrán Generon napelemes beton tetőcserép

Terrán Generon napelemes beton tetőcserép - szerelési útmutató

szerelési útmutató

pdf 3.9 MB
Terrán Generon napelemes beton tetőcserép

Terrán Generon napelemes beton tetőcserép
<br>Eresz részlet - kétszeres átszellőztetésű tető - CAD fájl

CAD fájl

dwg 669.8 kB
Terrán Generon napelemes beton tetőcserép
Eresz részlet - kétszeres átszellőztetésű tető

Terrán Generon napelemes beton tetőcserép
<br>Taréj részlet - kétszeres átszellőztetésű tető - CAD fájl

CAD fájl

dwg 561.8 kB
Terrán Generon napelemes beton tetőcserép
Taréj részlet - kétszeres átszellőztetésű tető

Terrán AddOn - ArchiCAD-del kompatibilis program	 - CAD fájl

CAD fájl

Terrán AddOn - ArchiCAD-del kompatibilis program

Terrán TetőKalkulátor	 - Webalkalmazás

Webalkalmazás

Terrán TetőKalkulátor


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Generon RED

cellaméret, A×B [mm]

cellaméret, A×B [mm]

143×124

cellatípus

cellatípus

monokristályos napelem cella

csatlakoztatható kábelkeresztmetszet [mm²]

csatlakoztatható kábelkeresztmetszet [mm²]

4 (szolár kábel)

érintésvédelmi osztály

érintésvédelmi osztály

II.

fedési szélesség [cm]

fedési szélesség [cm]

30

felületméret [m²]

felületméret [m²]

0,12346 (modul)

fotovoltaikus (FV) cellák száma [db]

fotovoltaikus (FV) cellák száma [db]

4

frontfelület

frontfelület

3,2 mm vastag edzett üveg

garancia [év]

garancia [év]

25

hatásfok [%]

hatásfok [%]

17,9 (modul)
21,1 (apertúra)

helyigény [m²]

helyigény [m²]

6 (1 kW teljesítményű mező)

kábelhossz [mm]

kábelhossz [mm]

520

kitöltés

kitöltés

EVA fólia

kompatibilitás

kompatibilitás

Zenit Max; Rundo

max. teljesítményponti áramerősség (Impp) [A]

max. teljesítményponti áramerősség (Impp) [A]

5,14 (Zenit Max)
4,69 (Rundo)

max. teljesítményponti feszültség [V]

max. teljesítményponti feszültség [V]

2,17 (Zenit Max)
2,21 (Rundo)

méretek, A×B [mm]

méretek, A×B [mm]

330×420 (beton tetőcserép)
297,5×415 (napelem modul)

névleges teljesítmény [W]

névleges teljesítmény [W]

10,5 (Zenit Max)
10 (Rundo)

rövidzárási áramerősség (Isc) [A]

rövidzárási áramerősség (Isc) [A]

5,71 (Zenit Max)
5,11 (Rundo)

színválaszték

színválaszték

piros

teljesítmény tűréshatár [%]

teljesítmény tűréshatár [%]

5

tető dőlésszöge [°]

tető dőlésszöge [°]

min. 20
35 (optimális)

tömeg (m) [kg]

tömeg (m) [kg]

6,1 (Zenit Max)
5,9 (Rundo)

tűzvédelmi osztály

tűzvédelmi osztály

B-s1, d0

vízzáróság [óra]

vízzáróság [óra]

>20
