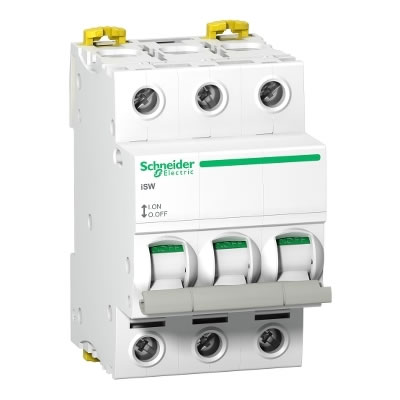

Acti 9 kapcsolók, terheléskapcsolók áramkörök vezérlésére

Terhelés alatti áramkörök nyitása és zárása vezérlőkapcsolókkal. Leválasztás, néhány készülék alkalmas moduláris szekrények betáplálásának távkikapcsolására (pl. vészkikapcsolás).

Letöltések

Áramkörök vezérlése - Kapcsolók (iSW), távkioldható terheléskapcsoló (iSW-NA), terheléskapcsoló (NG125NA) - részletes termékismertető

részletes termékismertető

pdf 1.5 MB
Áramkörök vezérlése - Kapcsolók (iSW), távkioldható terheléskapcsoló (iSW-NA), terheléskapcsoló (NG125NA)

Acti 9 iSW - 3D (stp) és 2D (dwf, dwg, dxf) rajzok - CAD fájl

CAD fájl

zip 10.2 MB
Acti 9 iSW - 3D (stp) és 2D (dwf, dwg, dxf) rajzok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

iSW iSW-NA NG125NA

alkalmazási kategória

alkalmazási kategória

AC22 A

alkalmazási kategória

AC22A

alkalmazási kategória

AC22A/B-AC23B

névleges áram (In) [A]

névleges áram (In) [A]

20; 32 (20,32 A);
40; 63; 100; 125 (40-125 A)

névleges áram (In) [A]

40; 63; 80; 100

névleges áram (In) [A]

63; 80-125

névleges lökőfeszültség-állóság (Uimp) [kV]

névleges lökőfeszültség-állóság (Uimp) [kV]

4; (20, 32 A);
6 (40-125 A)

névleges lökőfeszültség-állóság (Uimp) [kV]

6

névleges lökőfeszültség-állóság (Uimp) [kV]

8

névleges üzemi feszültség (Ue) [V]

névleges üzemi feszültség (Ue) [V]

250 V AC; 415 V AC

névleges üzemi feszültség (Ue) [V]

230-240 V AC (1P+N);
400-415 V AC (3P+N)

névleges üzemi feszültség (Ue) [V]

500 V AC

pólusok száma

pólusok száma

1P; 2P; 3P; 4P

pólusok száma

1P+N; 3P+N

pólusok száma

3P; 3P+N

szélesség 9 mm-es modulméretben

szélesség 9 mm-es modulméretben

2,4 (20, 32 A);
2, 4, 6, 8 (40-125 A)

szélesség 9 mm-es modulméretben

4 (1P+N); 8 (3P+N)

szélesség 9 mm-es modulméretben

9 (3P); 12 (3P+N)

szennyeződési fokozat

szennyeződési fokozat

2 (20, 32 A);
3 (40-125 A)

szennyeződési fokozat

3

szennyeződési fokozat

3

védettség

védettség

IP40 (az előlapon)

védettség

IP20 (csak a készülék);
IP40 (készülék moduláris szekrényben)

védettség

IP20 (csak a készülék);
IP40 (készülék moduláris szekrényben)
