Áttekintés

OBO FireBox - tűzálló vezetékkötések

Az OBO FireBox portfóliója lehetővé teszi a biztonsági szempontból fontos villamos vezetékek és kábelek tűzálló szerelését. A FireBox kötődobozok megfelelnek az MSZE 24102 (DIN 4102-12) szerinti szabványnak. A tűzálló kötődoboz legfontosabb alkotóeleme a belsejében lévő kerámia sorkapocs, ami tűz esetén biztosítja az elektromos és mechanikai rendszerek működését. A FireBox portfólió lefed minden felhasználási és alkalmazási területet.

OBO FireBox tűzálló kötődobozok
OBO FireBox tűzálló kötődobozok
A FireBox kötődoboz előnyeinek áttekintése:

  • Anyaga halogénmentes hőre lágyuló műanyag – halogénmentes anyaga megakadályozza, hogy tűz esetén káros gázok keletkezzenek.
  • Védettség IP66 – különösen robusztus és ellenálló.
  • Gyors és egyszerű szerelés.
  • Széleskörű felhasználás, egyszerű kiválasztás, áttekinthető portfólió.

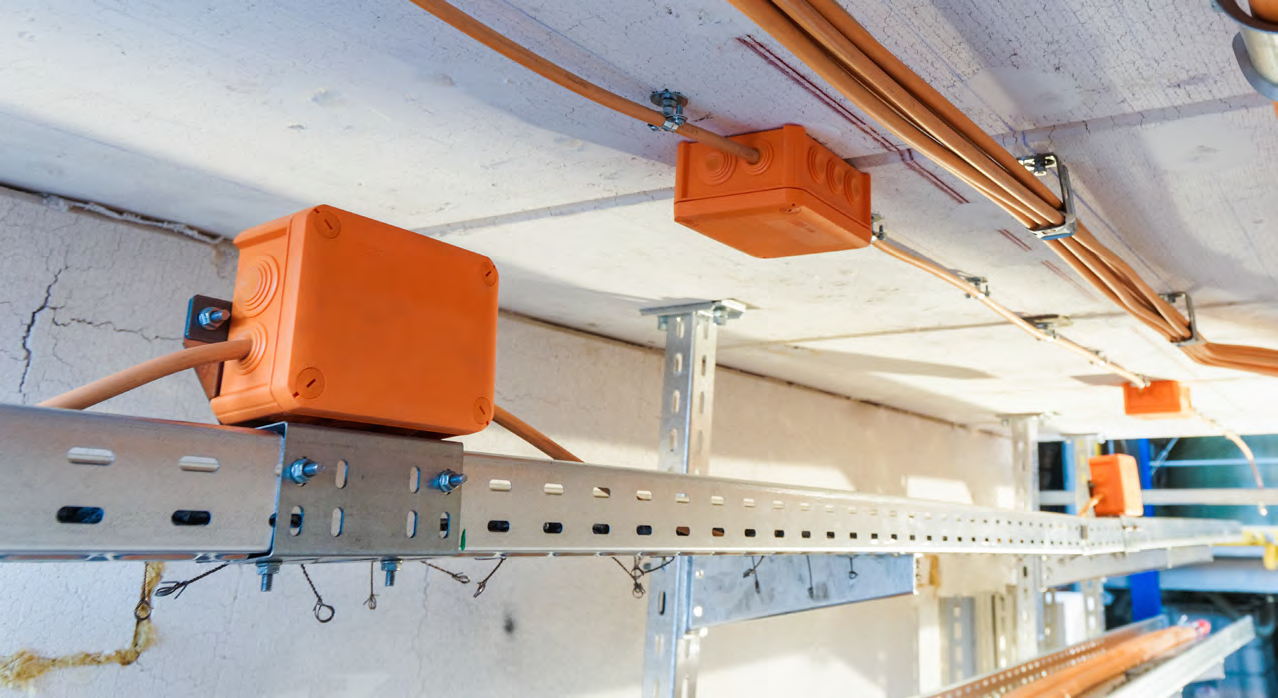

  • Egy univerzális szerelőlap segítségével rögzíthető kábeltálcákhoz, kábellétrákoz és rácsos kábeltálcákhoz

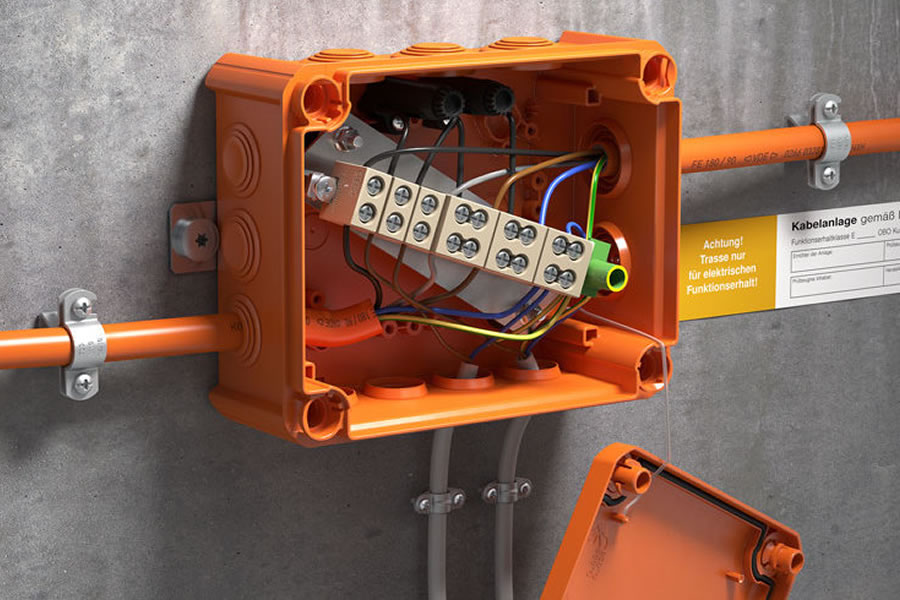

A FireBox legfontosabb alkotóeleme a kerámia sorkapocs

A sorkapocs anyaga magas hőmérsékletnek ellenálló kerámia – egyes, kettes sorkapcsokkal rendelhető. Ez kulcsfontosságú elem a biztonságos mechanikai és villamos kötésekhez, és tűz esetén megakadályozza a zárlat kialakulását. A rögzítőfülek stabilan a helyén tartják. A TPE (hőre lágyuló) műanyag kötődobozzal kombinálva a kerámia sorkapocs tűzvédelmi szempontból egy bevizsgált rendszert alkot.

A kötődobozok különböző méretei a sorkapcsok névleges keresztmetszetéhez igazodnak: A FireBox T100 6 mm², T160 10 mm² és T250 16 mm² kábel keresztmetszethez. Üres változatként a FireBox T350 még több helyet kínál a különböző kapcsokkal történő szerelvényezéshez. Az átlósan felszerelt sorkapocs-blokknak köszönhetően mindig elegendő a hely a huzalozáshoz. A kettes sorkapocs kialakítása lehetővé teszi a különböző kábelkeresztmetszetek igény szerinti leágazását. Egy ilyen leágazás külön túláramvédelemmel is biztosítható, az olvadóbetét-tartó beépítésével.

A megfelelő FireBox minden alkalmazási területre

A FireBox különböző verziókban kapható, amelyek megbízhatóan lefednek minden felhasználási és alkalmazási területet. A hat termékcsoportra osztás által áttekinthető és egyszerűen kiválasztható. A kötődobozok előszerelt átszúrható membrános kábelbevezetőkkel, praktikus külső rögzítőfülekkel és a tartozékok széles választékával rendelkeznek, melyek egy egyszerű, gyors és előírásnak megfelelő szerelést tesznek lehetővé. A rozsdamentes rögzítőfülekkel rendelkező zárt kivitel szabadon szerelvényezhető.

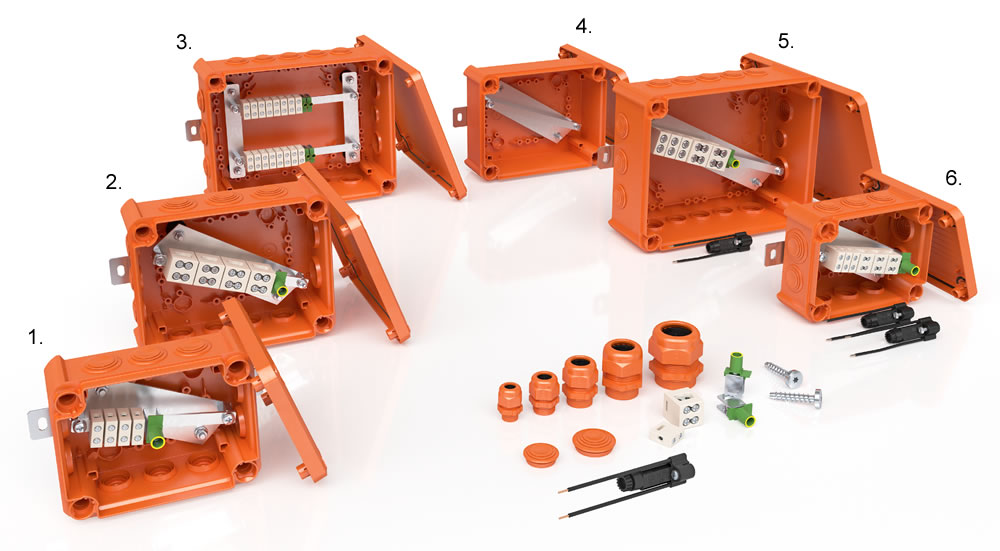

A FireBox változatok áttekintése:

OBO FireBox tűzálló kötődobozok
1. egyes sorkapcsokkal - 2. kettes sorkapcsokkal - 3. adatkábelekhez - 4. szabad szerelvényezéshez - 5. egy olvadóbetét tartóval egy leágazás biztosításához - 6. két olvadóbetét tartóval leágazások biztosításához

1. FireBox egyes sorkapcsokkal tűzálló kábelek rögzítéséhez

2. FireBox kettes sorkapcsokkal a tűzálló kábelek összekötéséhez és leágazásához

3. FireBox adatkábelekhez – kerámia sorkapcsok az adatkábelek páros kötéséhez, védővezető sorkapoccsal

4. FireBox zárt, üres rozsdamentes acél tartósínnel és külső rögzítőfülekkel a szabad szerelvényezéshez

5. FireBox egy olvadóbetét tartóval egy leágazás biztosításához egyes és kettes sorkapcsokkal

6. FireBox két olvadóbetét tartóval leágazások biztosításához egyes és kettes sorkapcsokkal
