Áttekintés

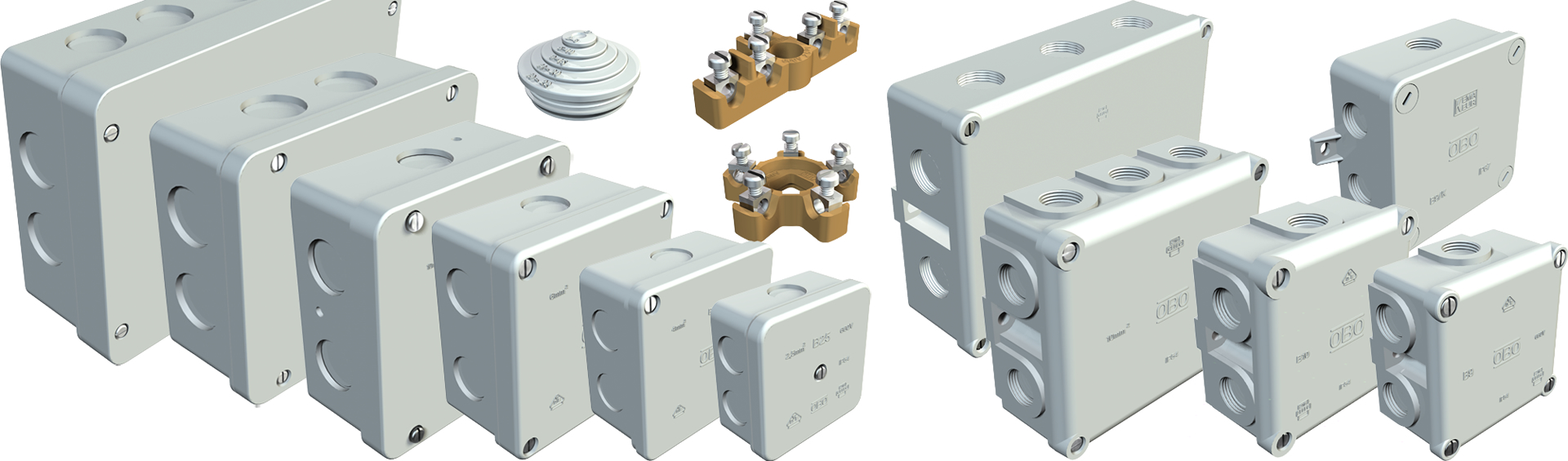

OBO leágazódobozok

Nagy vagy kicsi, klasszikus vagy modern, hagyományos vagy speciális megoldáshoz az OBO leágazódobozok széles választékkal rendelkeznek.

OBO leágazódobozok
OBO leágazódobozok

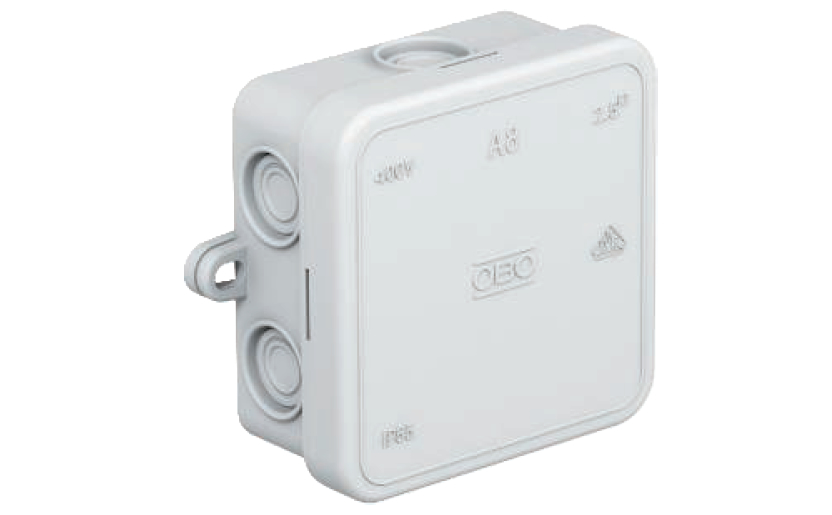

A-sorozat

Az A-sorozat jól ismert leágazódobozai új külsőt kaptak. A halogénmentes, hőre lágyuló műanyag éppúgy az A-sorozat jellemzője, mint a szilárdan ülő kapcsos fedél és a kitörhető bevezetőnyílások. Az IP55-ös védettségi osztály és a praktikus lekerekített külső rögzítés profilja igazi klasszikus.

  • Halogénmentes, hőre lágyuló műanyag
  • Stabil külső rögzítés
  • Gyors szerelhetőség feszes szorító fedéllel
  • Használható nedves helyiségben, IP54

OBO leágazódobozok - A-sorozat
OBO leágazódobozok - A-sorozat

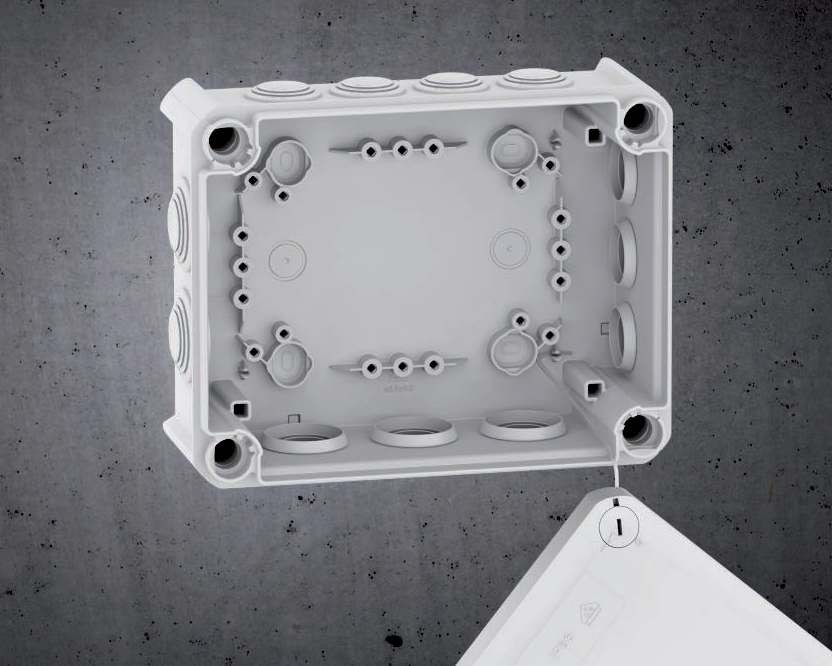

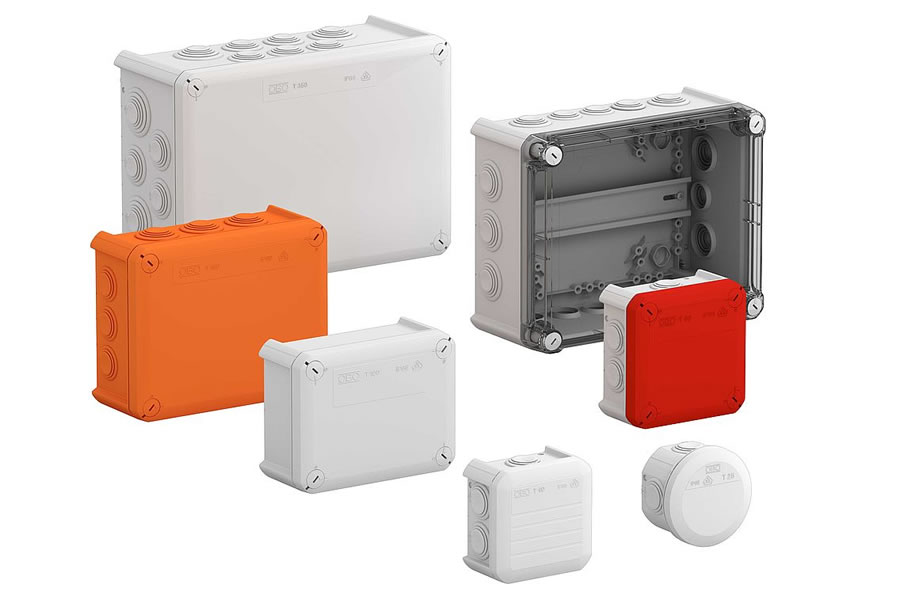

T-sorozat

A tartósság és a rendkívüli sokoldalúság a T-sorozat legalapvetőbb tulajdonságai: az OBO fejlesztők kiváló minőségű alapanyagok alkalmazásával, a megfelelő falvastagság és szilárd konstrukció kialakításával gondoskodtak róla, hogy a T-sorozat leágazódobozai a legkeményebb feltételek között is használhatóak legyenek. A leágazódobozok halogénmentes polipropilénből készülnek, anyaguk nem tartalmaz fluort, klórt és brómot.

  • Kondenzvíz kivezető nyílás
    Minden oldalfalon kivágható nyílások találhatóak a kondenzvíz szükség szerinti elvezetésére.
  • Pozicionálást segítő jelölés
    A leágazódoboz minden oldalán jelölések találhatók, amelyek a csapózsinórhoz való beállítást segítik elő.
  • Szerelési nyílások
    A logikusan elrendezett szerelési nyílásoknak köszönhetően a doboz belső terében a szerelési lehetőségek sok változata áll rendelkezésre.
  • Elveszíthetetlen fedél
    A fedélbiztosítás gondoskodik arról, hogy a fedél ne vesszen el, vagy essen le.
  • Takarósapkák
    A leágazódobozok alján található kitörhető nyílásokon keresztül történő csavaros rögzítés esetén a nyílások a takarósapkák segítségével újra lezárhatók.
  • Sarokrögzítők
    A sarkokban kialakított rögzítő nyílások lehetővé teszik a doboznak a tokozat belső tértől elkülönített, kiemelkedően stabil, csavarodásmentes rögzítését. A leágazódoboz jó ütésállósági tulajdonságai megfelelnek a MSZ EN 50102 szabvány követelményeinek, és besorolásuk a nemzetközi IK-kódrendszer alapján történt.
  • Kitörhető nyílások
    A fenéklemezen kialakított kitörhető nyílások lehetővé teszik a kábelek alulról történő bevezetését.
  • Fedélzár
    A fedélzárak lehetővé teszik a fedél gyors és biztonságos rögzítését. A leágazódoboz plombálható.

OBO leágazódobozok - T-sorozat
OBO leágazódobozok - T-sorozat

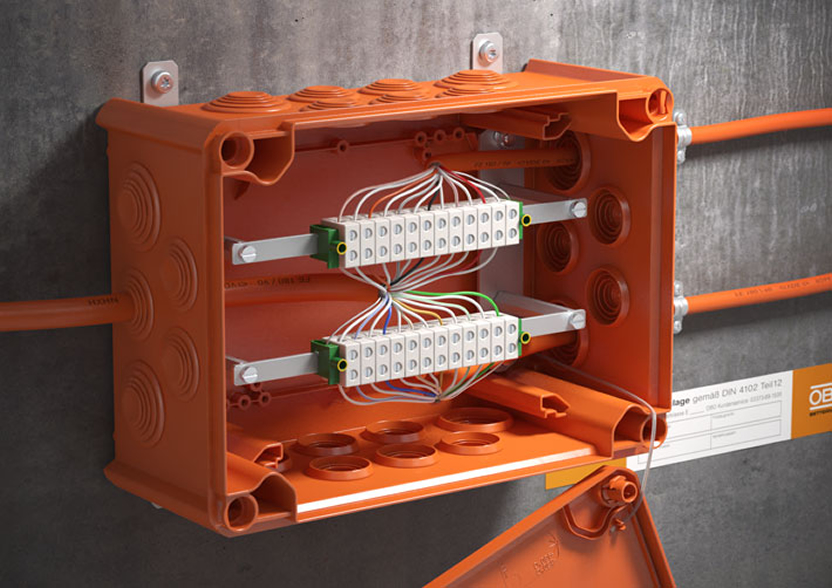

FireBox T-sorozat

A T-sorozathoz tartozó FireBox a hőre lágyuló műanyagból készült kötődobozok minden kedvező tulajdonságával rendelkezik. Ilyenek például a nagy törésállóság, ütésállóság és a magas IP-védettség. Az MSZE 24102 (DIN 4102-12) szerint E30 és E90 tűzállósági osztályú FireBox T mint kötődoboz ellenőrzött és tanúsított, rendelkezik a tűzálló rendszerekhez történő felhasználáshoz szükséges engedélyekkel. A kábelek ereinek összekötésére szolgáló nagy hőállóságú sorkapcsok előszerelt csatlakozó egységet képeznek. A fémrészek lefedése nem szükséges, mivel a PE-sorkapcsok és doboz tartására szolgáló sínek össze vannak kötve.

  • Funkciótartás DIN 4102-12 E30-E90 szerinti tűzálló kábelrendszerek kialakításához
  • A dobozok rugalmas, de ütésálló hőre lágyuló műanyagból készülnek
  • Eltérő kábelátmérőjű erősáramú és adatátviteli kábelekhez
  • A csomagolási egységben megtalálható a csatlakozó egység és a tűzvédelmi csavar is
  • Rendelhető olvadóbetét-aljzatok biztosított leágazásokhoz
  • Rendelkezik a T-sorozat összes előnyével

OBO leágazódobozok - FireBox T-sorozat
OBO leágazódobozok - FireBox T-sorozat

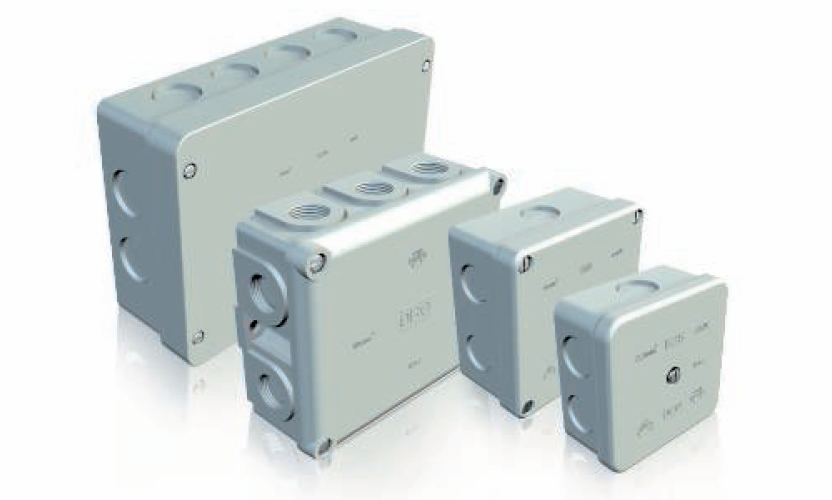

B-sorozat

Klasszikus OBO leágazódoboz Duroplast-ból a B-sorozat menettel és menet nélkül. Az alapanyag Aminoplast. Ez a műanyag kemény és nagy szilárdságú, így a leágazódoboz fala igen merev és formatartó. Csavarhúzó segítségével a szükséges nyílások kitörhetők. A vezetékek bevezetése tömszelencén keresztül történik, mely vagy a ház menetébe van rögzítve, vagy egy furaton keresztül ellenanyával van megszorítva.

  • Előkészített menetes bevezetés tömszelencének, ellenanya nélkül
  • Egyszerű kábelnyílás készítés ellenanya nélkül csavarhúzóval
  • Puha elasztikus kábelbevezetések mellékelve
  • Fedélrögzítés fémcsavarral

OBO leágazódobozok - B-sorozat
OBO leágazódobozok - B-sorozat

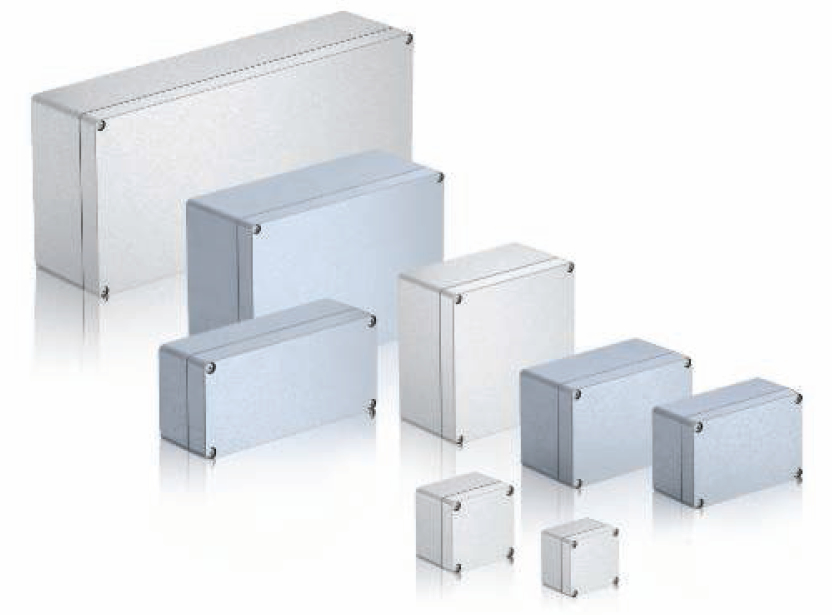

MX-sorozat

Az alumínium kötődobozokat a legmostohább körülmények közötti használatra tervezték és optimális védelmet biztosítanak az installáció számára. Ellenállnak a szélsőségesen magas és alacsony hőmérsékletnek éppúgy, mint a nagy hőingásnak. Az ipari környezetben előforduló nagy ütésterhelés, vandalizmus vagy kőfelverődés nem tehetnek kárt a burkolatban. Ezen túlmenően az MX-sorozat optimális EMC-védelmet biztosít, és IP66-os védettségével ellenálló a porral és vízzel szemben.

  • Nagy ütésállóság
  • Nagy hőállóság
  • Optimális EMC-védelem
  • 8-féle méret
  • 2-féle felület kialakítás

OBO leágazódobozok - MX-sorozat
OBO leágazódobozok - MX-sorozat
Kapcsolódó hírek

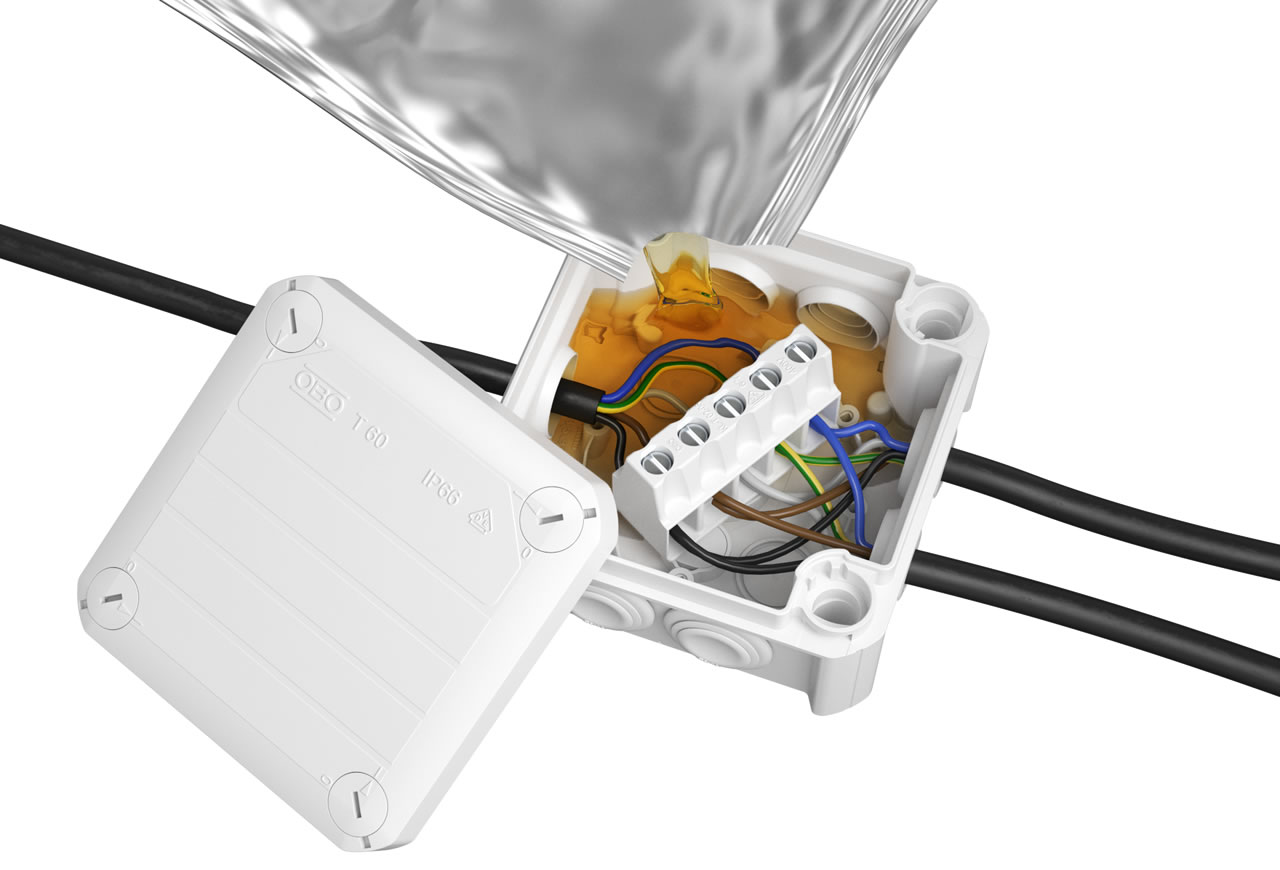

Az OBO Aquasit kiöntőmassza már keverőtasakos formában is elérhető
