CoolStream adiabatikus léghűtő berendezés

A CoolStream egy természetes léghűtő berendezés, amely a levegő közvetlen lehűtését a víz elpárologtatásával valósítja meg, ami adiabatikus vagy evaporatív hűtési elvként ismert. A berendezés a párologtatáshoz szükséges energiát a levegőből vonja el, és ezáltal hűt. A párologtatás elvén működő léghűtő berendezés annál hatékonyabb, minél magasabb a külső hőmérséklet. Az adiabatikus léghűtés csak a szellőztetéssel közösen működik, a berendezés befektetési és üzemi költségei jelentősen kedvezőbbek, mint a hagyományos rendszereké.

  • 4-7-szer kedvezőbb költségekkel jár, mint a hagyományos szellőztetés
  • különösen csendes üzemmód
  • hűtőközegtől mentes

Letöltések

CoolStream adiabatikus léghűtő berendezés - általános termékismertető

általános termékismertető

pdf 1.0 MB
CoolStream adiabatikus léghűtő berendezés


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

10 méret 16 méret

elektromos betáp [V/ph/Hz]

elektromos betáp [V/ph/Hz]

400 / 3+N / 50 (motor A);
230 / 1 / 50 (motor B)

elektromos betáp [V/ph/Hz]

230 / 1 / 50 (motor B);
400 / 3+N / 50 (motor C)

hangteljesítmény-szint (LwA) [dB(A)]

hangteljesítmény-szint (LwA) [dB(A)]

76/72 (10 A); 81 (10 B)

hangteljesítmény-szint (LwA) [dB(A)]

81 (16 B); 83 (16 C)

hűtőteljesítmény [kW]

hűtőteljesítmény [kW]

32 °C, 40% páratartalom:
33 / 25 (10 A); 34 (10 B)

hűtőteljesítmény [kW]

32 °C, 40% páratartalom:
35 (16 B); 45 (16 C)

légszállítás [m³/óra]

légszállítás [m³/óra]

75/50 Pa külső statikus nyomás:
11250 / 8500 (10 A); 11500 (10 B)

légszállítás [m³/óra]

75/50 Pa külső statikus nyomás:
12000 (16 B); 14100 / 15500 (16 C)

méret - magasság (h) [mm]

méret - magasság (h) [mm]

1120

méret - magasság (h) [mm]

1450

méret - mélység (d) [mm]

méret - mélység (d) [mm]

1360

méret - mélység (d) [mm]

1360

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

1360

méret - szélesség (w) [mm]

1360

tömeg (m) [kg]

tömeg (m) [kg]

45 / 75 (ventilátorral) / 115 (vízzel)

tömeg (m) [kg]

55 / 85 (ventilátorral) / 125 (vízzel)

ventilátor

ventilátor

Δ / Y (motor A); vált. fordulatszám (motor B)

ventilátor

vált. fordulatszám (motor B); Y (motor C)

vízszükséglet [l]

vízszükséglet [l]

12-30

vízszükséglet [l]

12-30

Áttekintés

CoolStream adiabatikus léghűtő berendezés
CoolStream adiabatikus léghűtő berendezés

Az éghajlatváltozás következtében a múltban tapasztalható időjárási normák jelentős átalakuláson mentek, illetve mennek keresztül. Ennek eredménye, hogy a nyarak egyre melegebbek és szárazabbak. Olyan üzemekben, csarnokokban, termekben, ahol a technológiai hő hatványozottan jelen van és nincs hűtési megoldás, ez az időszak rendkívül megterhelő az ott dolgozók számára, ami kihatással lehet a közérzetre, illetve a fizikai kondícióra is, ami a termelékenység intenzitását jelentősen befolyásolhatja. A probléma kiküszöbölésére szükség lehet egy olyan rendszerre, ami a megfelelő előkészületek (teljeskörű felmérés és méretezés), majd kivitelezés után megfelelően tudja biztosítani a kialakult igényeket energia-, ezáltal költséghatékonysági kritériumokat is figyelembe véve. A napjainkban eluralkodó energiaválság megköveteli az ehhez hasonló berendezéseket.

A fent említettek megoldására hivatott a Colt adiabatikus léghűtő és szellőztető rendszere, a CoolStream. A berendezés adiabatikus módon működik, azaz a levegő közvetlen lehűtését a víz elpárologtatásával valósítja meg. Az ehhez szükséges energiát a levegőből vonja el (párolgással járó hőelvonás) és minél magasabb, illetve szárazabb ez a felhasznált, friss külső levegő, annál hatékonyabban működik a rendszer. Példaként, ahol a külső hőmérséklet eléri a 30°C-ot, vagy tovább emelkedik, abban az esetben a befújt levegő ennél akár 10°C-kal is kevesebb lehet. Ez a fizika törvényeit kihasználó rendszer 4-7-szer kedvezőbb üzemeltetési költségekkel jár (különösen csendes üzemmód mellett), mint egy hagyományos légkondicionáló berendezés, ezen felül a karbantartási költségei is jóval kedvezőbbek.

A CoolStream működéséhez csak csekély mennyiségű vízre és áramra van szükség:

CoolStream adiabatikus léghűtő berendezés
CoolStream adiabatikus léghűtő berendezés

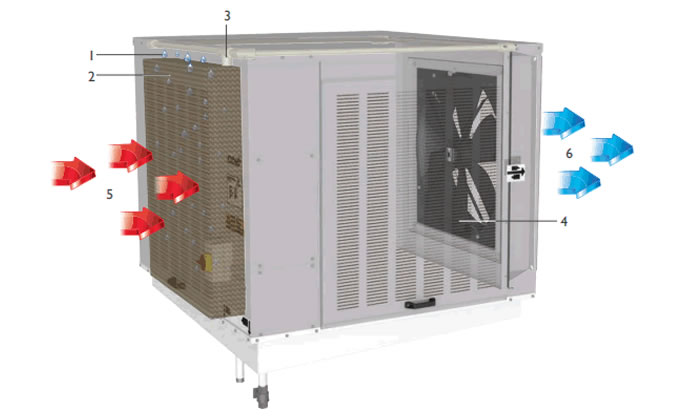

A meleg, száraz külső levegő (5) egy magas minőségű, axiális EC ventilátor által (4) keresztüláramlik egy úgynevezett deszorpciós médiumon (2). Ezt a műgyantával impregnált, tiszta cellulózból készült, erős papírtömböt a CoolStream vízellátó rendszere (1,3) tartja nedvesen. Speciális kialakításának köszönhetően a fény nem jut keresztül rajta az egység belsejébe, ami elősegíti a higiéniai feltételeket. Jó aerodinamikai paramétereinek köszönhetően pedig alacsony nyomásesést biztosít, ami további energiatakarékossági lehetőségeket eredményez. Ezzel a magas hatékonyságú, 15 cm vastag közeggel elérhető a 90%-os párolgási telítettségi szint. A rendszer ivóvízzel működik, tehát nincsen szükség semmilyen speciálisan kezelt vízre a párologtatáshoz. Ez a működés közben rendszeresen cserélődik a vízkövesedés megelőzése érdekében. A nap végén a rendszer leüríti ezt a vizet, ezáltal a médium megszárad, elkerülve ezzel a lappangó vizet, ami a további higiéniai feltételek biztosításához szükséges. A szerkezet alumíniumból és rozsdamentes acélból készül, ezen kívül minden vízvezető alkatrész sima felületű és a karbantartás esetén jól megközelíthető.

A berendezés legfőbb tulajdonságai:

  • 100%-ban friss levegő használata,
  • befújt levegő: 12.000 - 30.000 m³/h, akár tízszeres légcsere,
  • alacsony beruházási, üzemeltetési és karbantartási költségek,
  • hűtőközegmentes (környezetbarát működés),
  • megfelel a hatályban lévő higiéniai előírásoknak,
  • a folyadékhűtős légkezelőkkel ellentétben nem szárítja a belső levegőt.



CoolStream kombinálása természetes vagy mechanikus szellőztető rendszerrel
CoolStream kombinálása természetes vagy mechanikus szellőztető rendszerrel

Az adiabatikus hűtési rendszer egy természetes vagy mechanikus szellőztető rendszerrel kombinálva a levegő jelentős hőmérsékletcsökkenését képes eredményezni a tartózkodási térben (6). Ez azt jelenti, hogy míg az épületbe befúvásra kerül a friss, evaporatív módon lehűtött levegő, addig a technológia által generált hő egy magasabb hőmérsékleti szinten távozik az épületből zsaluk, kupolák vagy elszívó egységek, ventilátorok segítségével.

A felsorolt nagyszerű tulajdonságoknak köszönhető, hogy Európában számtalan helyen került betervezésre, majd beépítésre (például vas- és acélgyárakba, műanyaggyárakba, üveggyárakba, raktár épületekbe, bevásárló központokba, rendezvény- és kiállítási termekbe) hasonló rendszer.

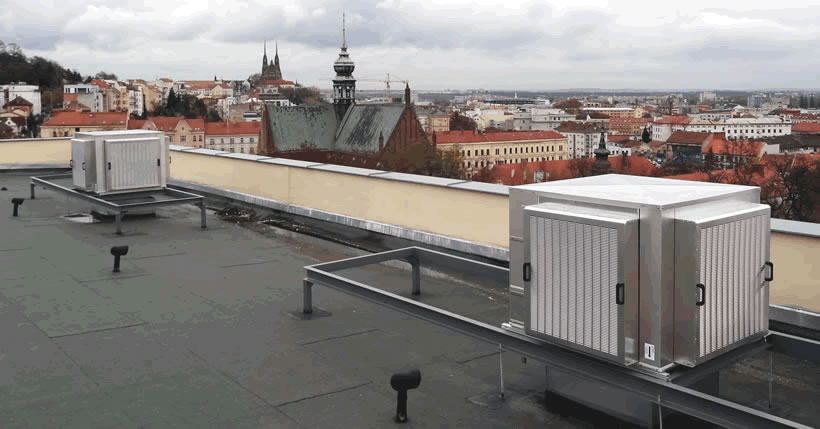

CoolStream referencia: Vetropack Moravia Glass, Kyjov
CoolStream referencia: Vetropack Moravia Glass, Kyjov
CoolStream adiabatikus léghűtők – Vetropack Moravia Glass üveggyár, Kyjov, Csehország
