IMI TA

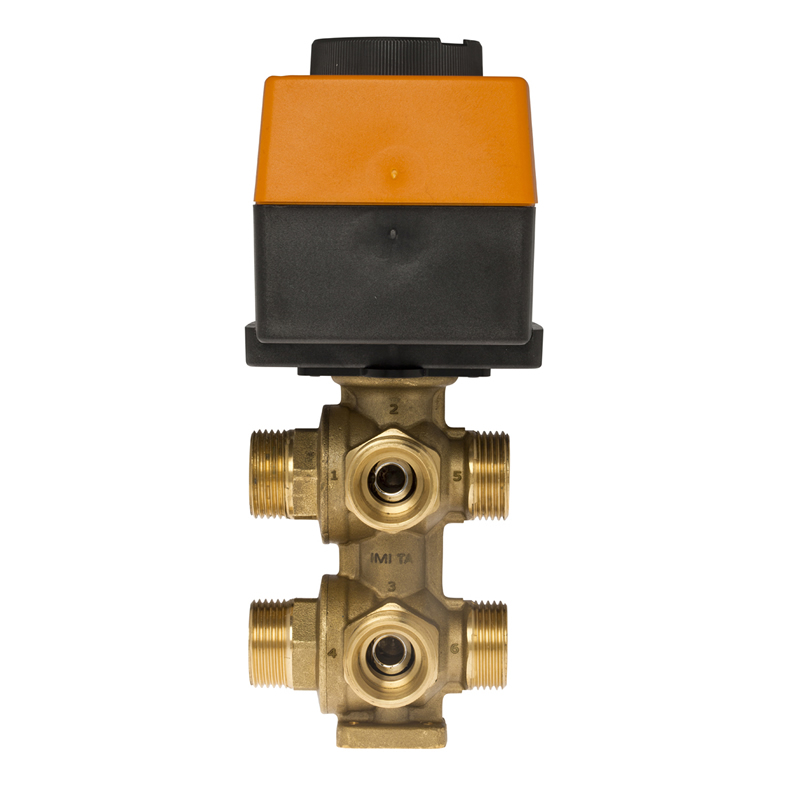

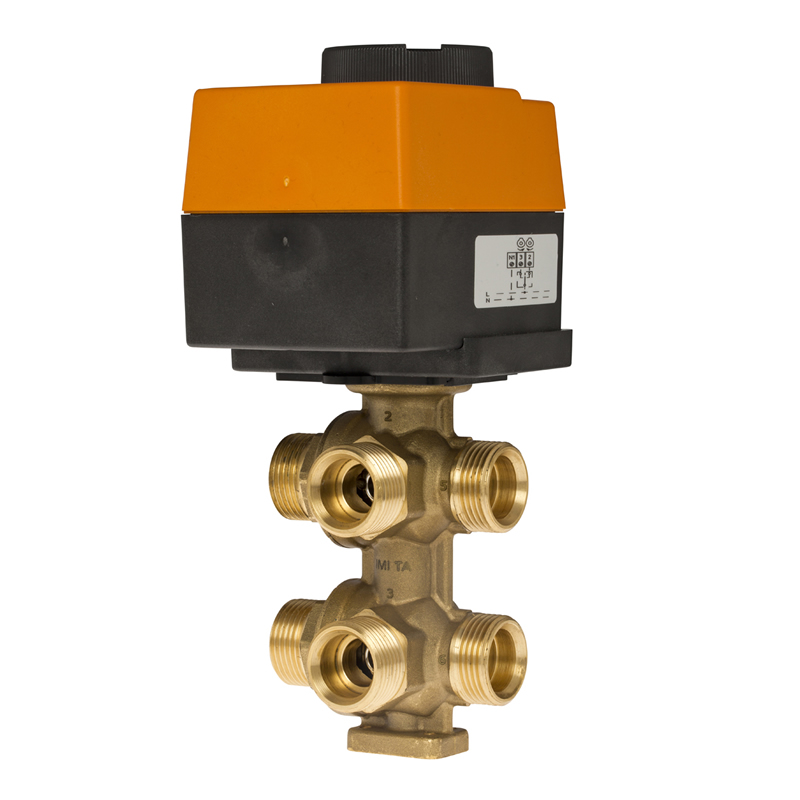

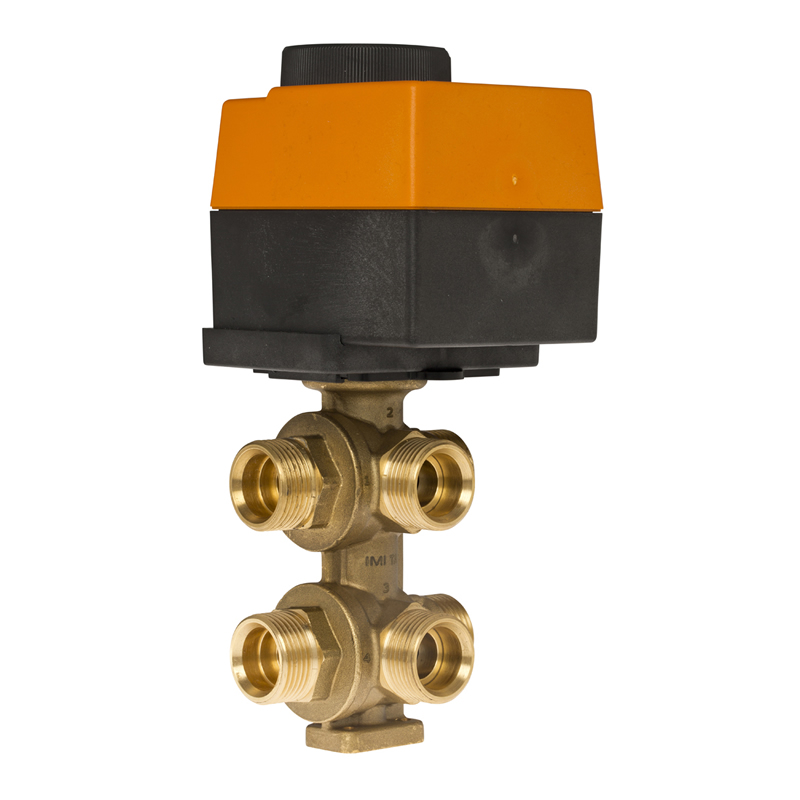

TA-6 hatjáratú váltócsap

Az IMI TA-6 hatjáratú váltócsap az üzemmódváltó („change-over”) rendszerek egyik fontos eleme, mely csak az üzemmód váltásról gondoskodik a szabályozásról, beszabályozásról nem. Segítségével történik a fűtési/hűtési üzem átváltása a felületfűtési/hűtési rendszerekben.

  • tömörzárású váltócsap
  • nyomáskiegyenlítő csatorna
  • kevesebb vezeték

Letöltések

TA-6 hatjáratú váltócsap - részletes termékismertető

részletes termékismertető

pdf 2.3 MB angol
TA-6 hatjáratú váltócsap

TA-6 hatjáratú váltócsap - CAD fájl

CAD fájl

dwg 2.6 MB
TA-6 hatjáratú váltócsap


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

alkalmazási terület

alkalmazási terület

fűtési és hűtési rendszerekben

csatlakozások

csatlakozások

eurokónusz, lapos tömítés

felületkezelés

felületkezelés

krómozott ház, szelepszár, elzáró elem (Standard kivitel);
festett "sárga" ház, krómozott szelepszár és elzáró elem (DZR kivitel)

funkció / felhasználás célja

funkció / felhasználás célja

üzemmódváltás fűtési/hűtési rendszerek között,
szabályozás-beszabályozás TA-MODULATOR vagy TA-COMPACT-P PIBCV szelepekkel együttműködve,
tömörzárás

használható szelepmozgatók

használható szelepmozgatók

TA-M106, TA-106 CO,TA-MC106Y

jelleggörbe

jelleggörbe

lineáris ON/OFF szabályozáshoz

közeg

közeg

víz, semleges folyadékok, víz-glikol keverék max. 57%

max. nyomáskülönbség (Δpmax) [kPa]

max. nyomáskülönbség (Δpmax) [kPa]

200

max. üzemi hőmérséklet [°C]

max. üzemi hőmérséklet [°C]

+120

méret - átmérő [mm]

méret - átmérő [mm]

DN 15-20

min. üzemi hőmérséklet [°C]

min. üzemi hőmérséklet [°C]

-10

szelepház anyaga

szelepház anyaga

sárgaréz CW617N (Standard kivitel);
sárgaréz CW602N (DZR kivitel)

szivárgási osztály

szivárgási osztály

A osztály (EN-12266-1/12-P12 szerint)

Áttekintés

Az IMI TA-6 hatjáratú váltócsap a fűtési/hűtési üzem átváltására szolgál felületfűtési/-hűtési rendszerekben, ezáltal az ún. üzemmódváltó („change-over”) rendszerek egyik fontos eleme. A TA-6 csak az üzemmódváltásról gondoskodik, a szabályozásról, beszabályozásról nem.

A szabályozás, beszabályozás feladatát egy vagy két kombinált, nyomáskülönbség-független motoros szelep (TA-Modulator vagy TA-Compact-P) végzi az IMI üzemmódváltó megoldásában. A TA-Modulator meghajtója (TA-Slider 160 CO vagy TA-Slider 500 CO) látja el tápfeszültséggel és ad jelet egy relén keresztül a TA-6 váltócsap negyedfordulatos meghajtójának (TA-M106) az üzemmód váltásra.

  • tömörzárású váltócsap
  • nyomáskiegyenlítő csatorna
  • kevesebb vezeték
  • a szabályozási, beszabályozási és üzemmód váltó funkciók szétválasztása miatt, beszabályozott rendszer, pontosabb szabályozás érhető el
