HL Hutterer & Lechner GmbH

HL541 Primus Blue épített zuhanylefolyó

Épített zuhanylefolyó hajfogóval, szigetelő gallérral, rögzítőtalpakkal.

  • új generációs Primus Blue okosszifon rengeteg erősséggel
  • forradalmi és szerelőbarát lefolyó-felépítés a szigeteléssel egy csomagban
  • szuper alacsony beépítési magasság, normál teljesítmény és kedvező ár

Letöltések

HL541 Primus Blue épített zuhanylefolyó	 - általános termékismertető

általános termékismertető

pdf 523.4 kB
HL541 Primus Blue épített zuhanylefolyó

HL541 Primus Blue épített zuhanylefolyó	 - részletes termékismertető

részletes termékismertető

pdf 469.7 kB
HL541 Primus Blue épített zuhanylefolyó

HL541 Primus Blue épített zuhanylefolyó	 - szerelési útmutató

szerelési útmutató

pdf 468.7 kB
HL541 Primus Blue épített zuhanylefolyó

HL541 Primus Blue épített zuhanylefolyó	 - CAD fájl

CAD fájl

dxf 5.1 MB
HL541 Primus Blue épített zuhanylefolyó


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

HL541 Primus Blue

anyag

anyag

PP (szifonbetét)
rozsdamentes acél (rács, rácskeret)

átfolyási érték [l/s]

átfolyási érték [l/s]

0,5

beépítési magasság [mm]

beépítési magasság [mm]

62-230

csatlakozó méret

csatlakozó méret

DN40/50

csőcsatlakozás iránya

csőcsatlakozás iránya

vízszintes

rácsméret, A×B [mm]

rácsméret, A×B [mm]

115x115;
121x121

terhelési osztály

terhelési osztály

K3 - 300 kg

tömeg (m) [kg]

tömeg (m) [kg]

1,33

Áttekintés

Miben rejlik a HL541 Primus Blue különlegessége?

A különlegessége és egyedisége abban van, hogy a hagyományos padlószifonok beépítési korlátait rombolja le azzal, hogy a lefolyótest rögzítésre, a csőlejtés beállításra és annak rögzítésére gyári megoldást kínál. A legnagyobb vívmánya az, hogy a lefolyótest nyakrésze a kialakult betonszintnél levágható. Tehát a tervezett padlószinthez való beállítást nem akkor kell elvégezni, amikor még nincs a helyén az aljzatbeton, hanem miután az elkészült. Ez óriási segítség a szerelőnek. Így a lefolyó gallérozása pontosan a szigetelés szintjében hajtható végre egy egyszerű mozdulattal, szorítótárcsa és csavarok nélkül. A Primus és az új generációs Primus Blue bűzzár egységek ezen felül a legmagasabb szintű védelmet nyújtják.

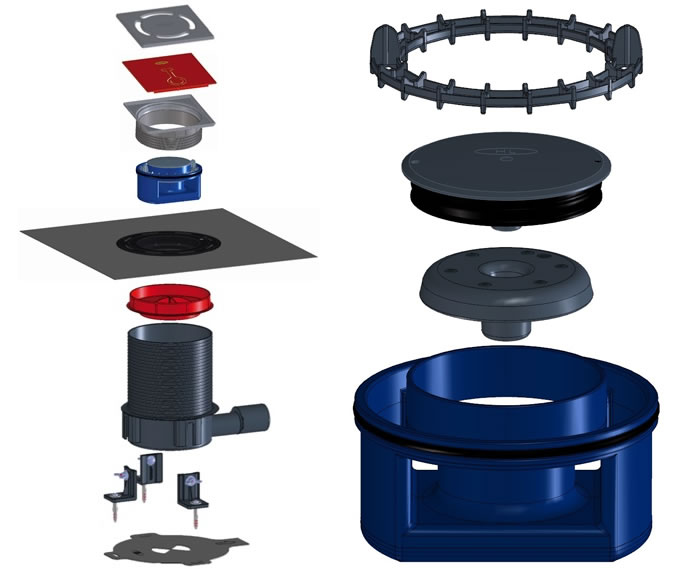

A HL541 lefolyó beépítése ugyanúgy történik, mint a HL540 típusé:

Kiknek és milyen célra ajánlják a HL541-et?

Azoknak ajánlott, akik már felismerték az olcsóbb/silány kategóriába tartozó résfolyókák, zuhanyfolyókák hátrányait és valami hosszú távon megbízható, és műszakilag csúcskategóriás megoldást szeretnének ugyanolyan áron.

A HL541 Primus Blue összefolyót elsősorban egészségügyi intézményekbe ajánlják a Primus elv miatt. Ez ugyanis a leghigiénikusabb bűzzár-megoldás - Ausztria területén a kórházakban csak ezt engedélyezik.

Másodsorban a kivitelezőbarát és gyors beépítési technológiája miatt javasolt sportlétesítmények, kollégiumok, hotelek és gyári öltözők zuhanyzóiba is. Autópálya pihenők, vagy büntetés-végrehajtási intézmények zuhanyzóinak használói számára pedig a csavarral rögzíthető, „vandálbiztos” kivitel is összeállítható.

Előnyös lehet a HL541 Primus Blue összefolyó azoknak a gépész tervezőknek, illetve azoknak a kivitelezőknek és szerelőknek, akik eddig a HL510N vagy HL510NPr lefolyót alkalmazták HL83 vagy HL83.M szigetelő készlettel. Könnyebb, gyorsabb és pontosabb beépítés, megbízhatóbb és rizikótól mentesebb kivitelezés, amit ez a lefolyó ígérhet.

A legfontosabb előnyök:

  • Az összefolyó szigetelt beépítéséhez a kedvező árú csomag minden szükséges alkatrészt tartalmaz.
  • A szerelőbetonhoz rögzíthető lefolyótest nyakrésze a kialakult aljzatbeton szintnél levágható, így könnyű a szintbe állítás.
  • A Primus Blue szifon kiszáradás után is tökéletesen zár és a vákuum-leszívó hatása ellen is védett.
  • A Primus Blue a lefolyórendszer túlnyomása és a visszaáramló víz ellen is védelmet nyújt és hatékony hajfogó koronát tartalmaz
  • Különlegesen alacsony építési magasság.
  • Normál teljesítményigény kielégítésére alkalmas.
  • Nemesacél rácskeret, melybe a rács bepattintható - "klick-klack" rácsrögzítő rendszer.
  • Karbantartáskor a szifonbetét kiemelhető és a lefolyótest teljesen átjárható.

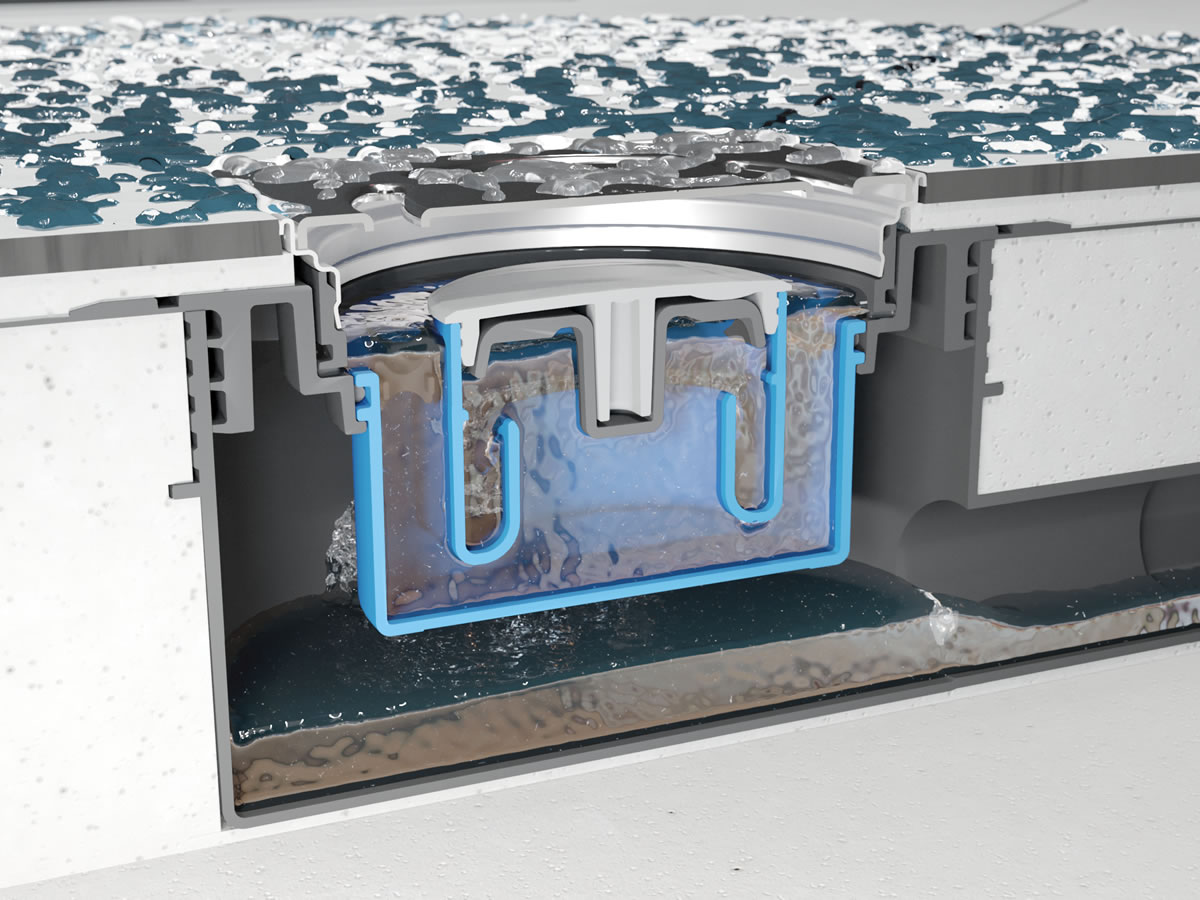

A szifonbetét működése:
