HL Hutterer & Lechner GmbH

HL53 In|Floor zuhanyfolyóka

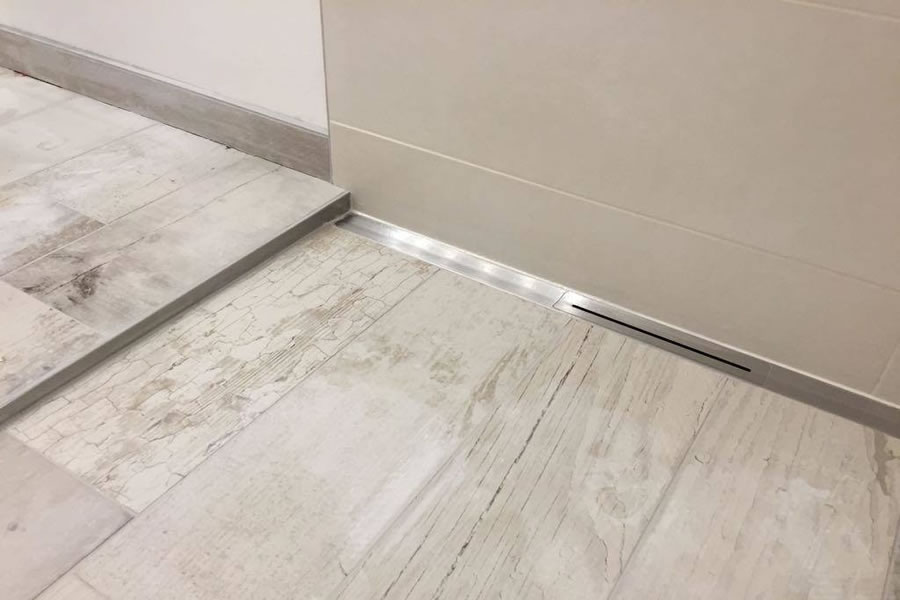

Precízen lejtésbe csiszolt lefolyósín a tökéletes vízelvezetésért. A lefolyósín nyitott vízgyűjtő árok, mely könnyedén tisztán tartható. A látható rész hossza igény szerint rendelhető és vágható is.

  • új építéshez normál verzió (HL53K), felújításhoz alacsonyabb változat (HL53KF)
  • beépíthetőek közvetlenül a fal mellé vagy a síkban bárhol
  • a lefolyóvezeték a különleges házra három irányból is csatlakoztatható

Letöltések

HL53 In|Floor zuhanyfolyóka - általános termékismertető

HL53 In|Floor zuhanyfolyóka

pdf 378.4 kB
általános termékismertető

HL53 In|Floor zuhanyfolyóka - szerelési útmutató

HL53 In|Floor zuhanyfolyóka

pdf 637.3 kB
szerelési útmutató

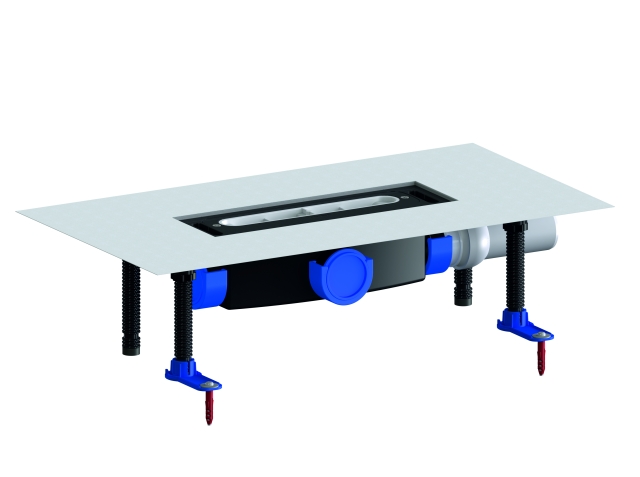

HL53K In|Floor zuhanyfolyóka	 - tervezési segédlet

HL53K In|Floor zuhanyfolyóka

pdf 74.6 kB
tervezési segédlet

HL53K In|Floor zuhanyfolyóka	 - CAD fájl

HL53K In|Floor zuhanyfolyóka

dxf 1.9 MB
CAD fájl

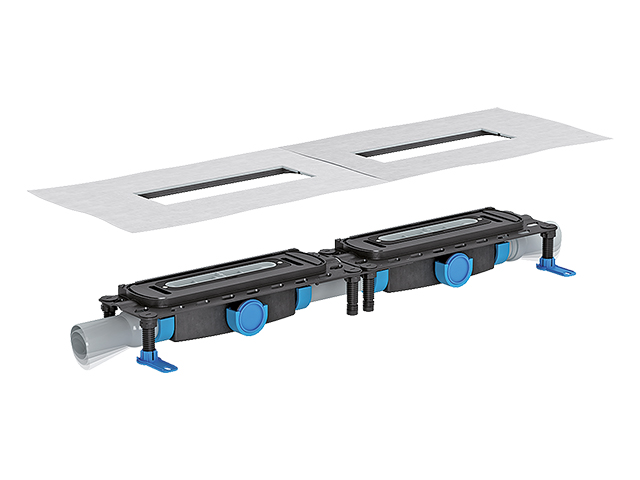

HL53K.2 In|Floor zuhanyfolyóka	 - tervezési segédlet

HL53K.2 In|Floor zuhanyfolyóka

pdf 74.9 kB
tervezési segédlet

HL53K.2 In|Floor zuhanyfolyóka	 - CAD fájl

HL53K.2 In|Floor zuhanyfolyóka

dxf 2.0 MB
CAD fájl

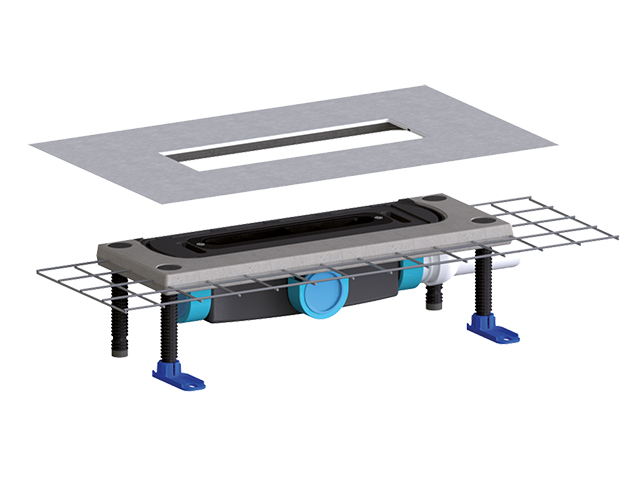

HL53KC In|Floor zuhanyfolyóka	 - tervezési segédlet

HL53KC In|Floor zuhanyfolyóka

pdf 58.8 kB
tervezési segédlet

HL53KC In|Floor zuhanyfolyóka	 - CAD fájl

HL53KC In|Floor zuhanyfolyóka

dxf 1.8 MB
CAD fájl

HL53KF In|Floor zuhanyfolyóka	 - tervezési segédlet

HL53KF In|Floor zuhanyfolyóka

pdf 86.4 kB
tervezési segédlet

HL53KF.2 In|Floor zuhanyfolyóka	 - tervezési segédlet

HL53KF.2 In|Floor zuhanyfolyóka

pdf 80.1 kB
tervezési segédlet

HL53KF.2 In|Floor zuhanyfolyóka	 - CAD fájl

HL53KF.2 In|Floor zuhanyfolyóka

dxf 2.4 MB
CAD fájl

HL53KFC In|Floor zuhanyfolyóka	 - tervezési segédlet

HL53KFC In|Floor zuhanyfolyóka

pdf 61.9 kB
tervezési segédlet

HL53KFC In|Floor zuhanyfolyóka	 - CAD fájl

HL53KFC In|Floor zuhanyfolyóka

dxf 1.9 MB
CAD fájl

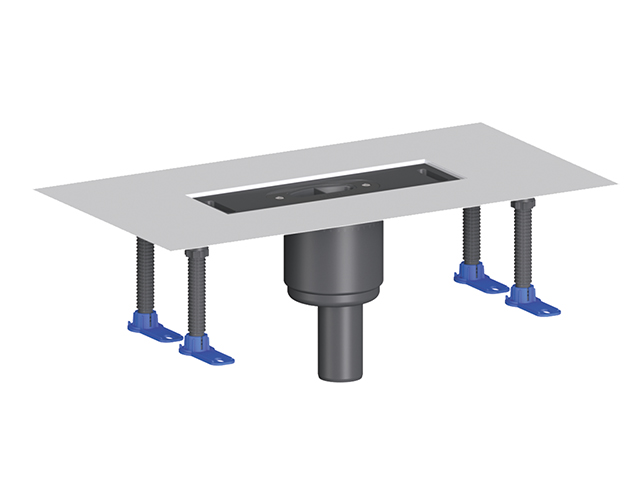

HL53KV In|Floor zuhanyfolyóka	 - tervezési segédlet

HL53KV In|Floor zuhanyfolyóka

pdf 45.1 kB
tervezési segédlet

HL53KV In|Floor zuhanyfolyóka	 - CAD fájl

HL53KV In|Floor zuhanyfolyóka

dxf 1.7 MB
CAD fájl

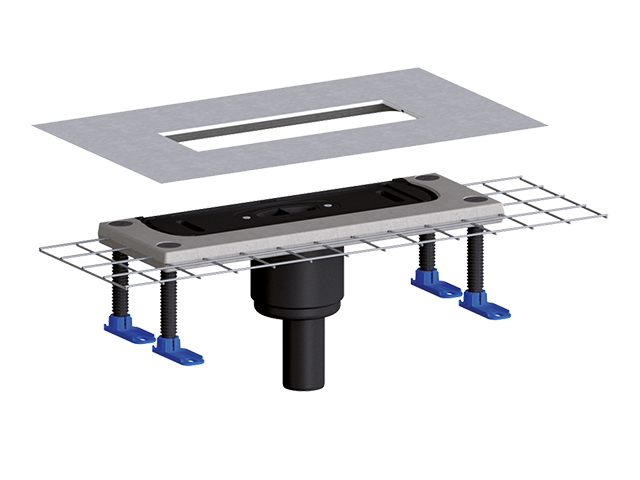

HL53KVC In|Floor zuhanyfolyóka	 - tervezési segédlet

HL53KVC In|Floor zuhanyfolyóka

pdf 56.6 kB
tervezési segédlet

HL53KVC In|Floor zuhanyfolyóka	 - CAD fájl

HL53KVC In|Floor zuhanyfolyóka

dxf 1.7 MB
CAD fájl


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

HL53 In|Floor zuhanyfolyóka

anyag

anyag

nemesacél; PP

átfolyási érték [l/s]

átfolyási érték [l/s]

0,8 (90 mm magassághoz); 0,4 (65 mm magassághoz)

beépítési magasság [mm]

beépítési magasság [mm]

90; 65

méret - hosszúság (l) [mm]

méret - hosszúság (l) [mm]

800-1500 (látható rész)

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

50 (látható rész)

tömeg (m) [kg]

tömeg (m) [kg]

1,336
