HL Hutterer & Lechner GmbH

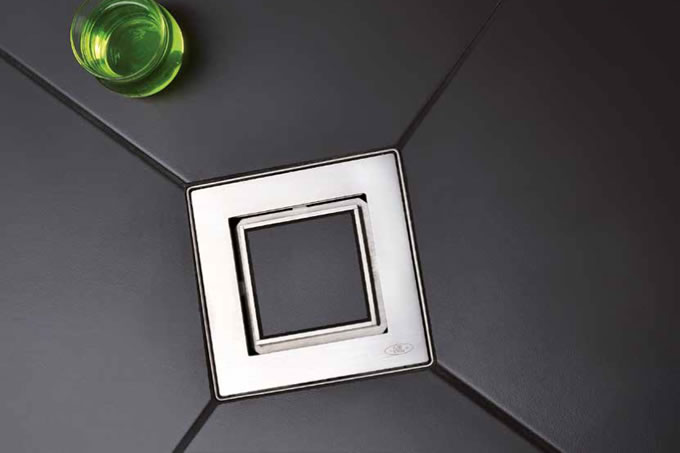

HL540 Primus Drain épített zuhanylefolyó

Padlószifon, mely irányítottan épített zuhanyozók készítésére lett kifejlesztve. A lefolyótest a csomagban található, zajcsillapított rögzítő nyelvekkel stabilan a födémhez erősíthető, melyekkel egyúttal a test magasságát is állíthatjuk a lefolyócső lejtésének biztosítása érdekében. A test végleges padlószinthez állítására a HL540-nél nincsen szükség.

  • új generációs Primus Blue okosszifon rengeteg erősséggel
  • forradalmi és szerelőbarát lefolyó-felépítés a szigeteléssel egy csomagban
  • szuper alacsony beépítési magasság, normál teljesítmény és kedvező ár

Letöltések

HL540 Primus Drain épített zuhanylefolyó - részletes termékismertető

részletes termékismertető

pdf 311.5 kB
HL540 Primus Drain épített zuhanylefolyó

HL540 Primus Drain épített zuhanylefolyó	 - szerelési útmutató

szerelési útmutató

pdf 468.7 kB
HL540 Primus Drain épített zuhanylefolyó


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

HL540 Primus Drain

anyag

anyag

PP (szifonbetét)
rozsdamentes acél (rács, rácskeret)

átfolyási érték [l/s]

átfolyási érték [l/s]

0,8

beépítési magasság [mm]

beépítési magasság [mm]

80-250

csatlakozó méret

csatlakozó méret

DN50

csőcsatlakozás iránya

csőcsatlakozás iránya

vízszintes

rácsméret, A×B [mm]

rácsméret, A×B [mm]

138x138;
145x145

terhelési osztály

terhelési osztály

K3 - 300 kg

tömeg (m) [kg]

tömeg (m) [kg]

1,533
