HL Hutterer & Lechner GmbH HL szigetelt csőátvezetés

A közmű vezetékek épületbe be-, vagy kilépése általában a pincefalon, vagy alaplapon keresztül történik. Ez az egybefüggő épületszigetelés átlyukasztása nélkül nem lehetséges. A csőátvezetéseknél átszakított szigetelések beázási pontok. A megfelelő védelmet ez ellen az nyújtja, ha az épület szigetelése és a cső között hozunk létre tökéletes tömítettséget. Erre a célra fejlesztették ki a HL800 és HL801 szigetelt csőátvezetéseket, melyek megvásárolhatóak bitumen, vagy PVC szigetelő gallérral, a járatos csőméretekhez 8-165 mm mérettartományban.

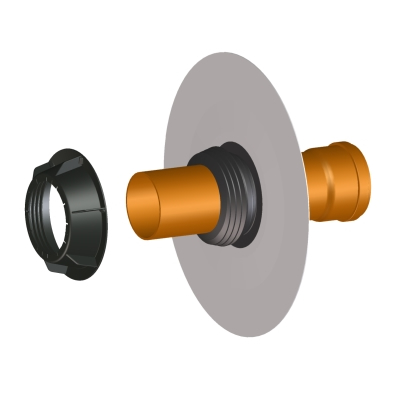

A HL szigetelt csőátvezetések valójában szigetelő galléros tömszelencék, melyek egyrészt tökéletesen kapcsolhatóak a bitumen, vagy a PVC épület-szigeteléshez, másrészt hatékony tömítettséget biztosítanak az átvezetett cső, vagy kábel palástja és a szigetelés között. Az átvezetés nem fix rögzítés, rugalmasságának köszönhetően 10% csőtengely kitérést tolerál amellett, hogy a nyomástartó képességét (0,6 bar) megőrzi. Alkalmazás könnyű, beépítése egy menetben történhet.
