G-U Magyarország Kft.

G-U harmonika vasalatok

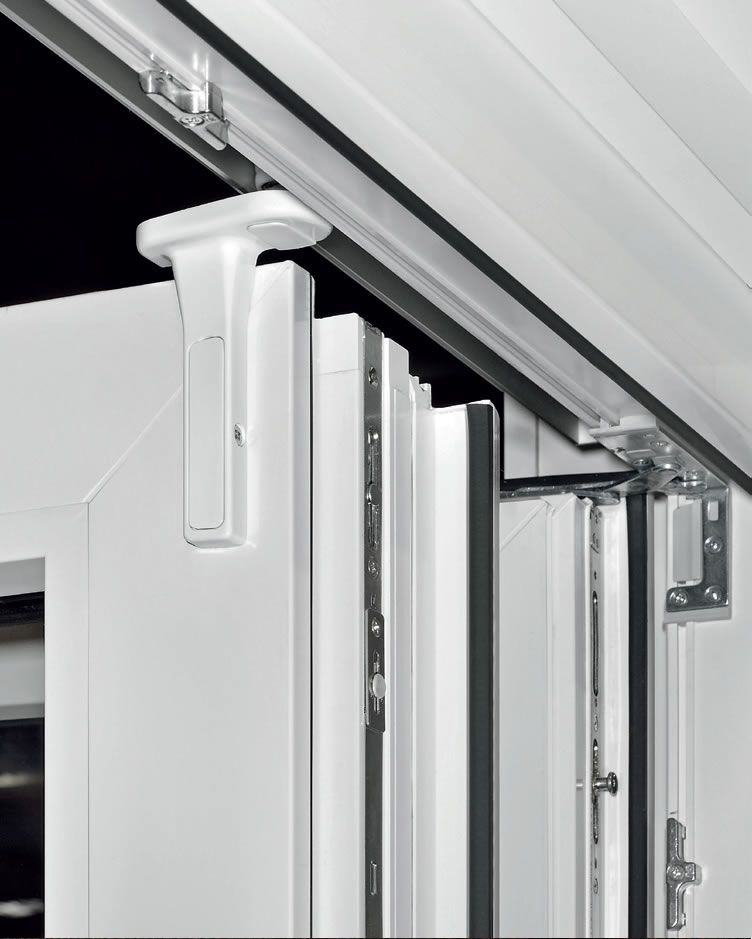

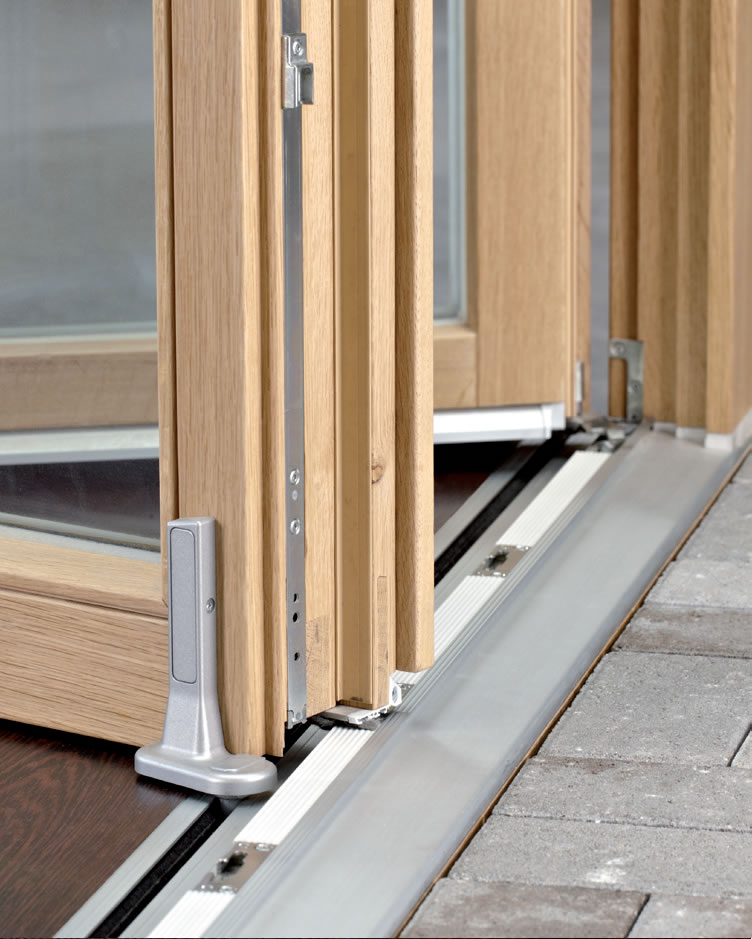

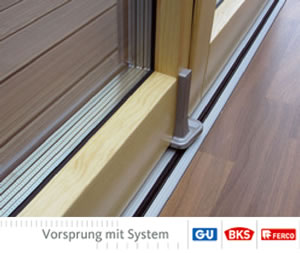

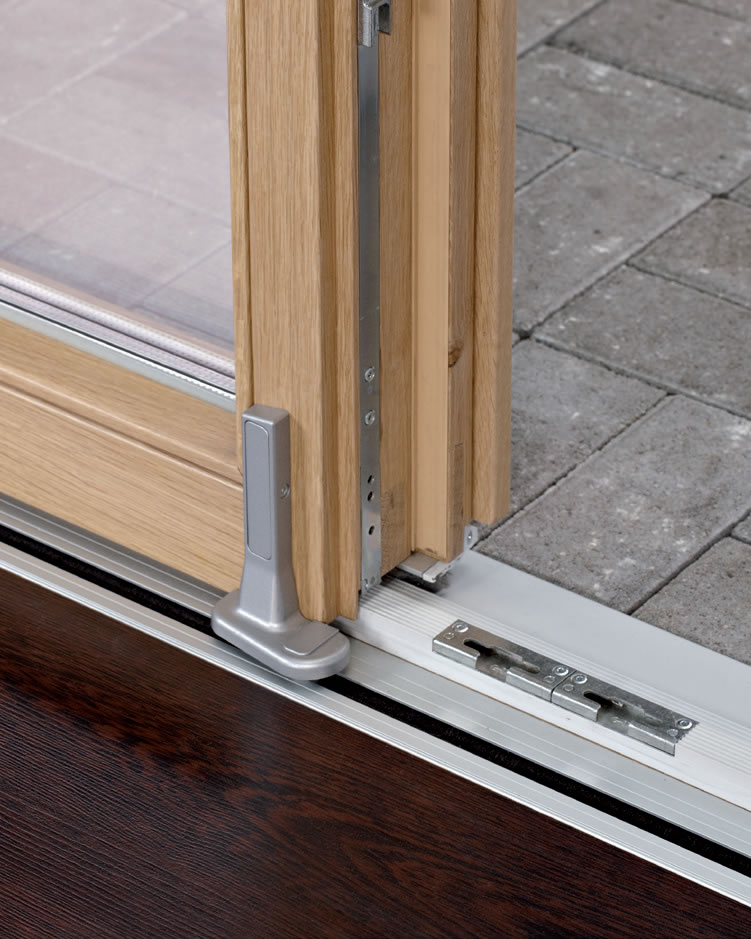

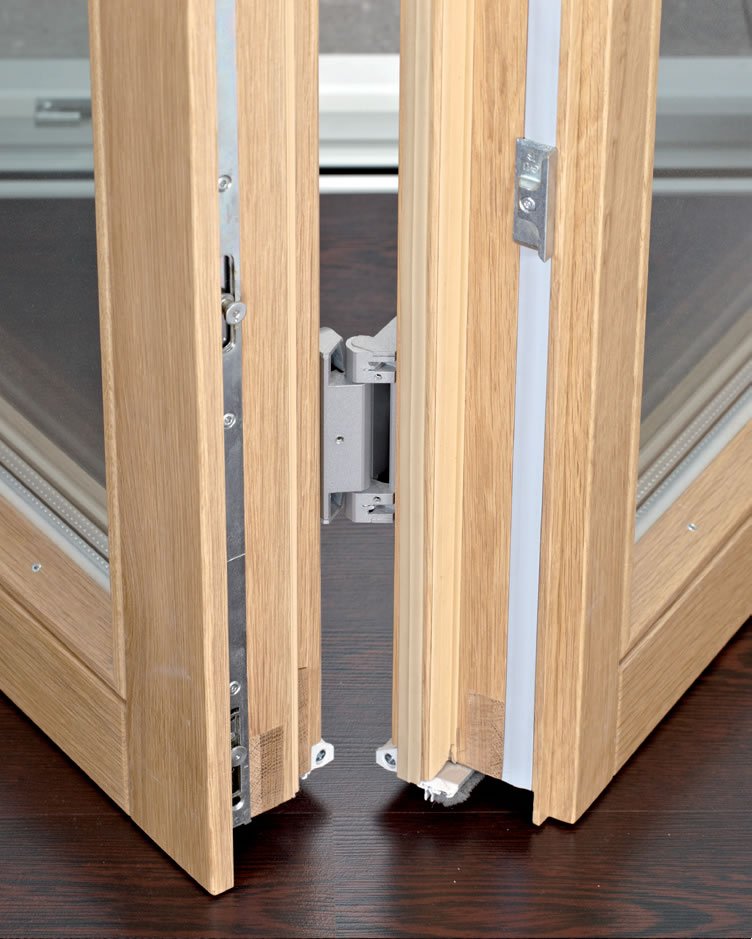

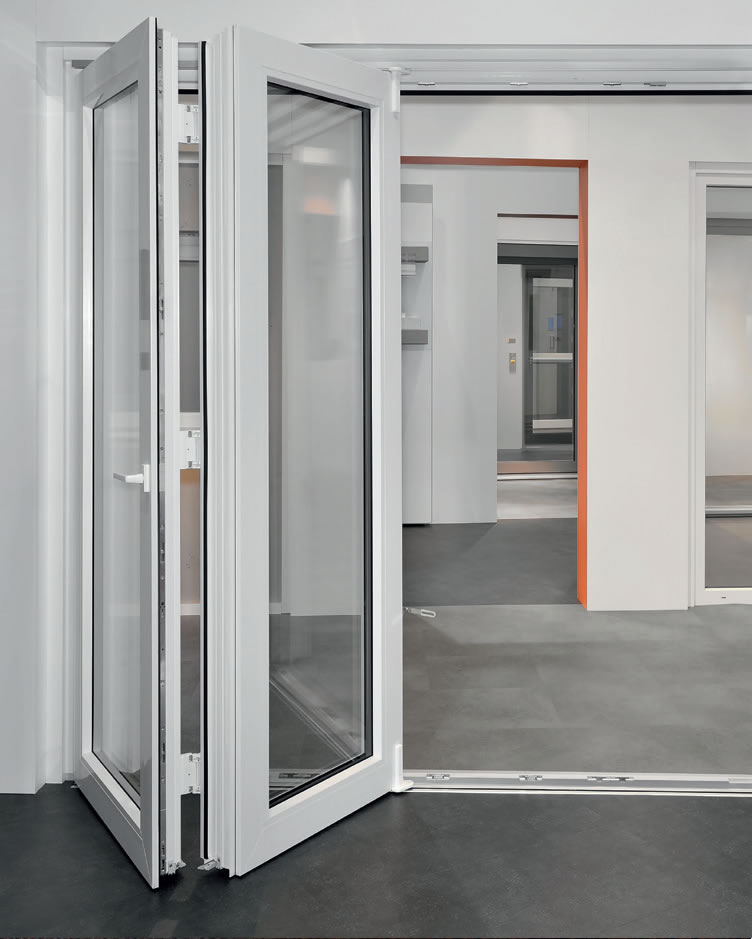

Alul és felül futó rendszerek műanyag borítású, golyóscsapágyazott görgőkkel GU-923 (fa és PVC rendszerekhez) valamint GU-823 (alumínium rendszerekhez). A GU harmonika vasalatai összesen 3–7 ablakelemet tudnak összekötni, ezáltal az ablakszerkezeteket 6700 mm szélességig, szárnyanként 1000 mm-ig, az egyes szárnyak súlyát pedig 130 kg-ig lehet növelni. A körbefutó gumitömítéssel ellátott szárnyak a lehető legjobb hő- és hangszigetelést biztosítják. A padlóba süllyeszthető futósínnek köszönhetően minden harmonika szerkezet megvalósítható a DIN 18025-ös szabvány szerinti akadálymentes kivitelben. A GU UNI-JET gombafejes záródású szárnyvasalat és a szárnyakon lévő harmonika pántok rejtett csavarozása megerősített betörésvédelmet biztosít, és a fém takarónak köszönhetően esztétikusan rejtve marad. A befelé vagy kifelé nyíló változat, valamint a nyílószárny alkalmazásának lehetősége egyedi megoldásokat kínálnak speciális követelmények megvalósításához is.

  • 670 cm szabad átjárhatóság is
  • normál méretű erkélyajtó szárnyakkal
  • rugalmasan választható ablakvasalat rendszer

Letöltések

G-U harmónika vasalatok - részletes termékismertető

részletes termékismertető

pdf 2.4 MB
G-U harmónika vasalatok

G-U Harmonika vasalatok<br>G-U Fold&Slide hardware - részletes termékismertető

részletes termékismertető

pdf 2.3 MB angol
G-U Harmonika vasalatok
G-U Fold&Slide hardware

G-U 823 harmonika alu profilhoz - CAD fájl

CAD fájl

dwg 1.7 MB
G-U 823 harmonika alu profilhoz

G-U 923 harmonika tok küszöb fa profilhoz - CAD fájl

CAD fájl

dwg 1.6 MB
G-U 923 harmonika tok küszöb fa profilhoz

G-U 923 harmonika PVC profilhoz - CAD fájl

CAD fájl

dwg 1.2 MB
G-U 923 harmonika PVC profilhoz

G-U 923 harmonika alu küszöbbel PVC profilhoz - CAD fájl

CAD fájl

dwg 1.3 MB
G-U 923 harmonika alu küszöbbel PVC profilhoz

G-U 923 harmonika alu küszöbbel fa profilhoz - CAD fájl

CAD fájl

dwg 1.3 MB
G-U 923 harmonika alu küszöbbel fa profilhoz


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

GU-923 GU-823

beépíthetőség

beépíthetőség

fa, műanyag profilba

beépíthetőség

alumínium profilba

szárnyak száma [db]

szárnyak száma [db]

2/7

szárnyak száma [db]

2/7

szár­nyfalc magasság [mm]

szár­nyfalc magasság [mm]

2350

szár­nyfalc magasság [mm]

2400

szár­nyfalc szélesség [mm]

szár­nyfalc szélesség [mm]

1000

szár­nyfalc szélesség [mm]

1000

szárnytömeg [kg]

szárnytömeg [kg]

130

szárnytömeg [kg]

130
