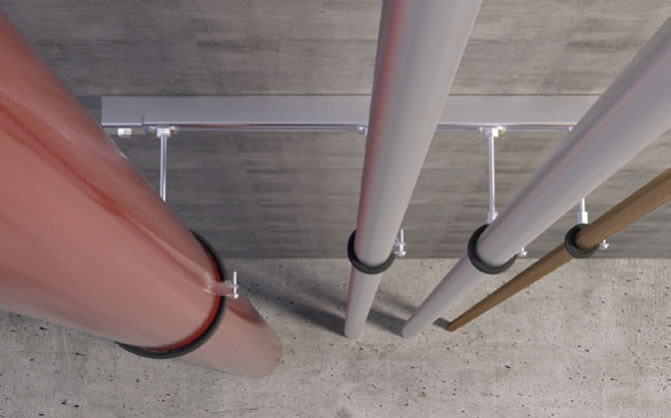

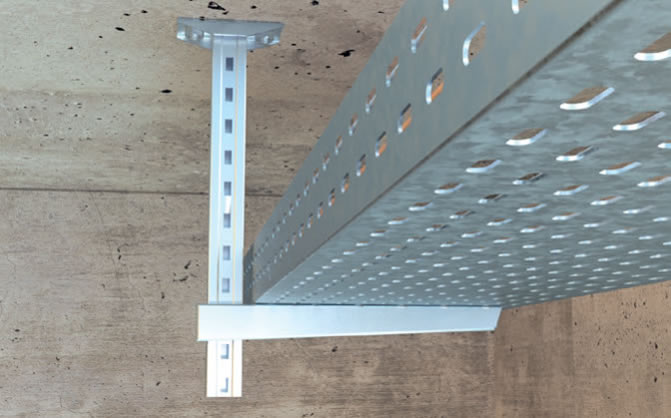

Az épületgépészetben előforduló valamennyi vezeték- és csőtípus biztonságos rögzítésére alkalmas fischer rendszerek. Az univerzális sínek, konzolok, összekötő- és szerkezeti elemek, bilincsek és egyéb szerelési anyagok sokféleképpen kombinálhatóak és sokoldalúan felhasználhatóak. Moduláris felépítésű optimális rendszermegoldások, amelyek gazdaságosan kivitelezhetőek és az átmenőszereléses rendszernek köszönhetően rendkívül egyszerűen összeépíthetőek.

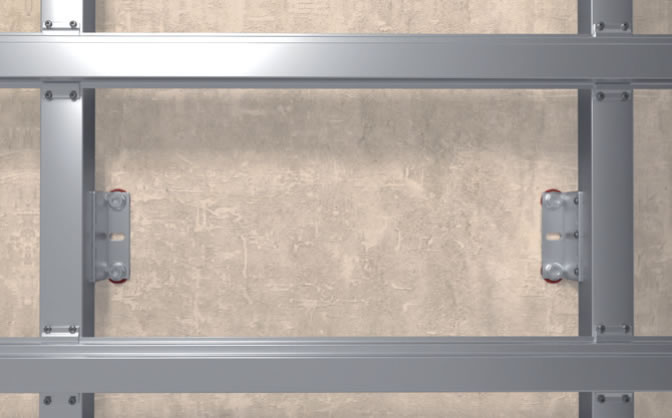

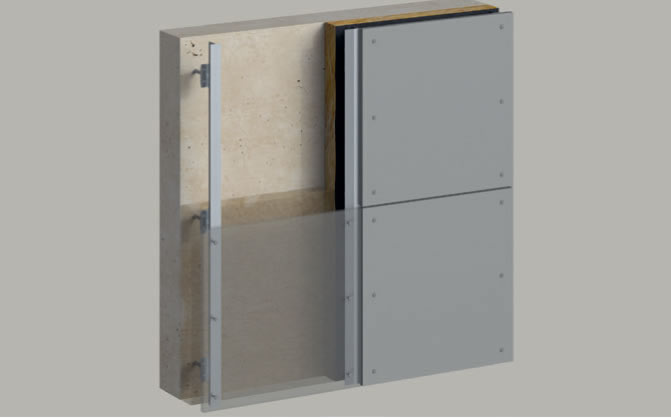

Hőmegszakításos fali tartók átszellőztetett homlokzatokhoz. Az ATK 100 függőleges háttérszerkezet függőleges rétegének alapját a ZeLa hőmegszakításos fali konzolok képezik, amelyek alumíniumból vagy korrózióálló acélból készült alapkonzolból és egy poliamid csatlakozókkal elválasztott lemezből állnak. Az épülethez fischer rögzítőelemekkel (pl. DuoXpand, SXRL) rögzíthetőek. A hőhidak csökkentése érdekében a fali konzolok kemény PVC-ből készült kiegészítő termo-stopokkal telepíthetőek. Az összes általános szigetelésvastagsághoz és homlokzati kiugráshoz történő alkalmazhatóság érdekében a fali konzolok különböző áthidaló hosszúságokban készülnek. A profilok hőtágulásának kiegyenlítése érdekében a fali konzolok fix- és csúszó pontokként is használhatók. Továbbá az arányos szélterhelésen kívül a fixpont veszi fel a homlokzati panelek és a háttérszerkezet teljes súlyát is. A rendszer különlegessége a poliamid csatlakozókba integrált csúszómechanizmus, aminek köszönhetően a lemezen nincs szükség oválfuratokra.
A fischer TherMax távtartó rendszer megoldás a külső falazatokba történő hőhídmentes rögzítéshez az ETICS esetén. Az önmetsző, üvegszál-erősítésű kónusz a speciális, szerszám nélküli szerelés közben a vakolaton át belemaródik a hőszigetelő anyagba. A műanyag kónusz termikus gátat képez. Az állítható rendszer külső falazatokba történő hőhídmentes rögzítéshez 45 mm-től 290 mm vastagságig alkalmazható ETICS esetén. A TherMax 8 és 10 dübelekkel közepes terheket, például lámpákat, levélszekrényeket, rögzíthetünk. A TherMax 12 és 16 rendszerrel tömör- és üreges téglába, betonba, pórusbetonba nagy terheket, például napellenzőket, légkondicionáló berendezéseket és szatelit antennákat rögzíthetünk.
A fischer FMS massive szerelősínrendszer hatékony rögzítési megoldás nagy terhelhetőségű szerkezetek építéséhez. A profilok és szerkezeti elemek egyértelmű termékválasztéka lehetővé teszi az előgyártás nélküli helyszíni összeszerelést. Az FMS fischer rendszerrel felépített szerkezet a dinamikus terheléseket is elviseli, ezáltal dinamikus terhelésekhez is alkalmazható. A massive FMP profilok a zártszelvényű kialakításnak köszönhetően kisebb súlyúak, mint a hagyományos acélgerendák, ezáltal lehetővé teszik a könnyű kezelhetőséget az építkezéseken.
Termékismertető
A fischer Zykon FZP II lehetővé teszi a terméskő burkolólapok rejtett rögzítését az átszellőztetett homlokzatoknál. A pontos furatot egy kezdeti hengeres rész hátsókúpos befejezésével alakítják ki. A beépített dübel és a furat feszültségmentes rögzítést eredményez. Csak a külső erők hatása okozza a belső reakcióerőket a hátsókúpos dübel és a terméskő panelek csatlakozásánál.
