Aluprof Hungary Kft.

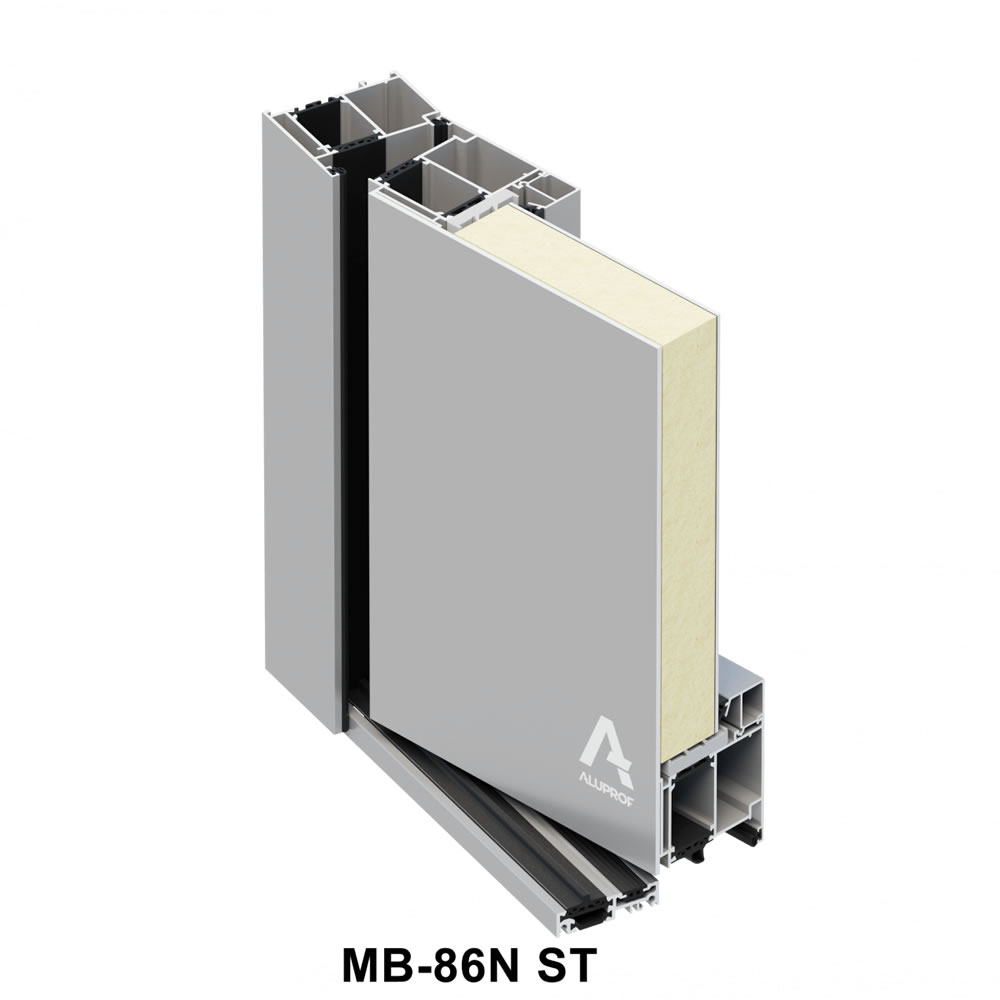

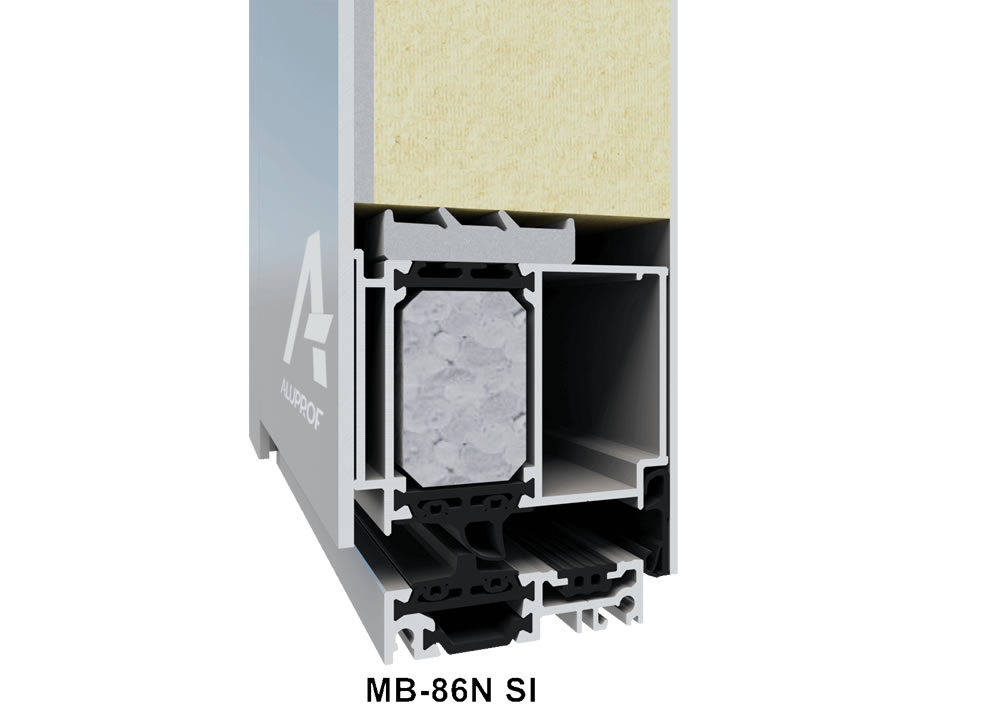

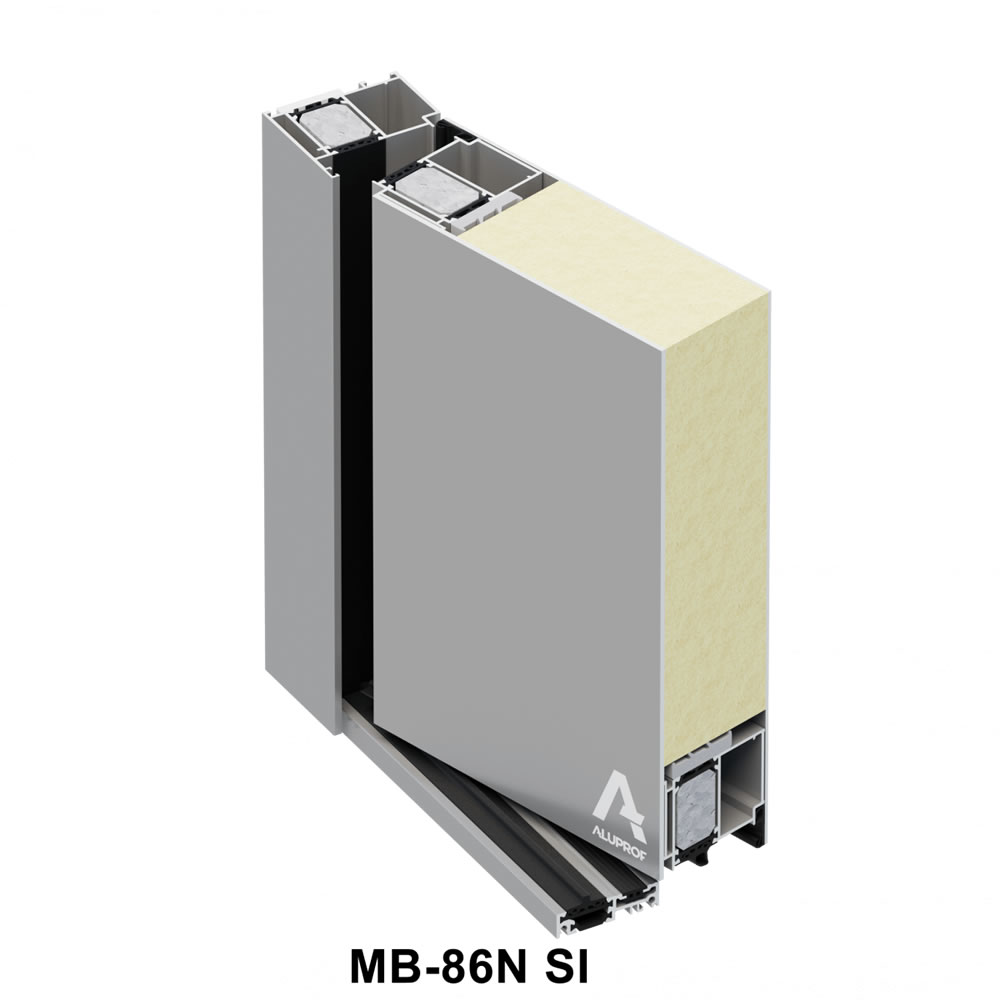

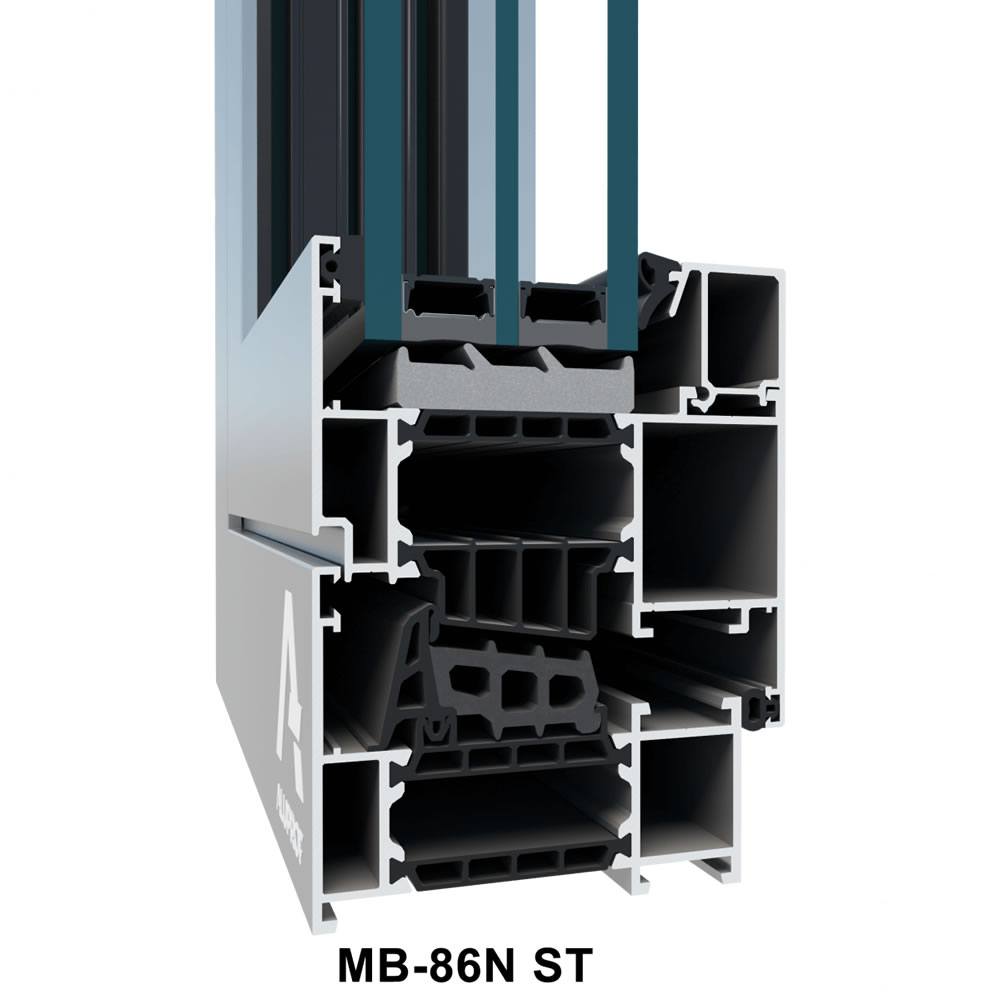

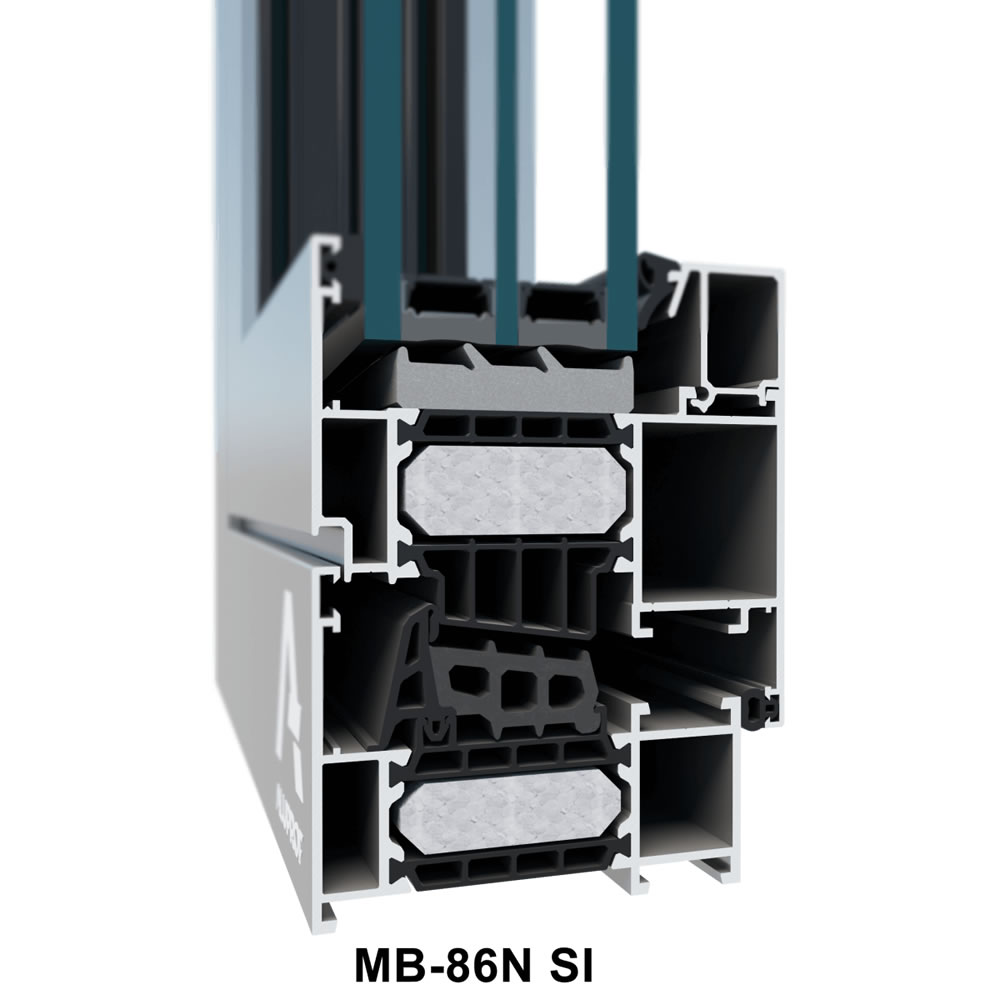

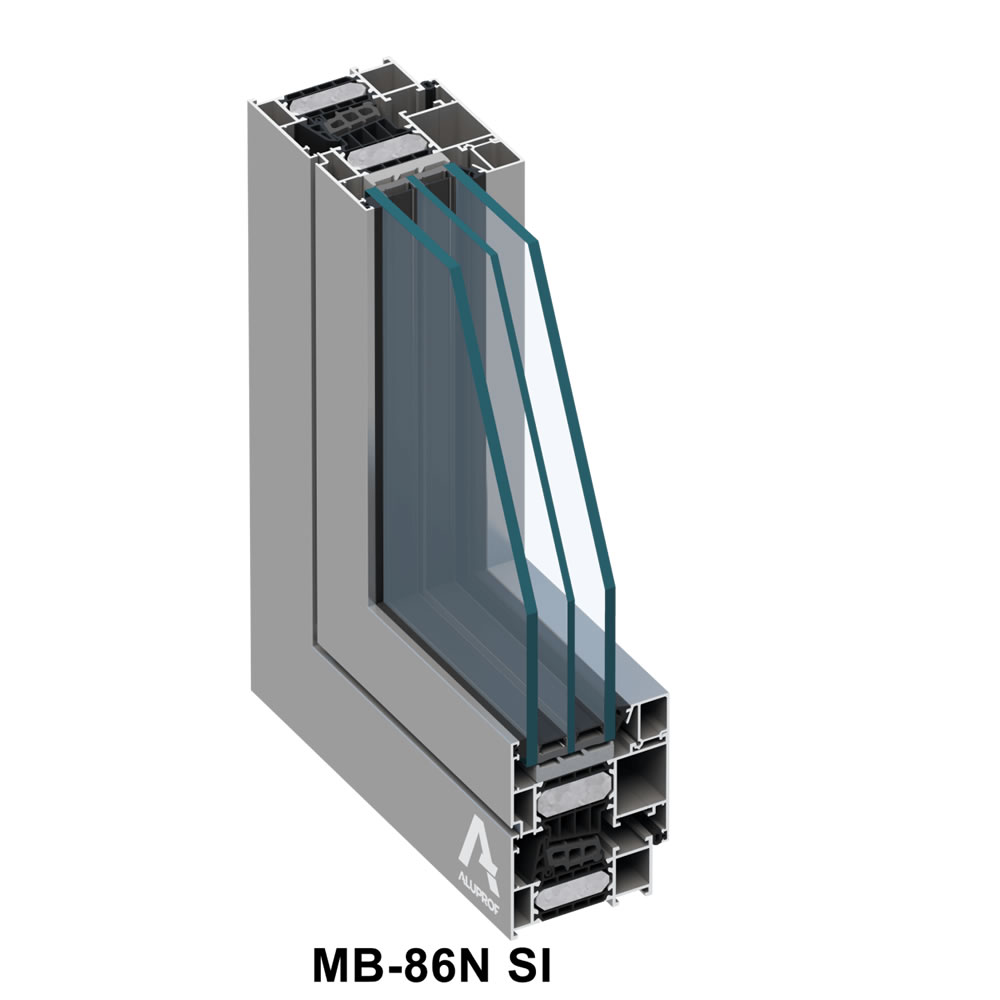

MB-86N Prémium ablak- és ajtórendszer (ST, SI, SI+, US, Casement)

Rendkívül hatékony ablak- és ajtórendszer, mely a legkülönfélébb igényeket is kielégíti. A profilok a hőenergia-megtakarítási követelményektől függően 5 változatban kerülnek kivitelezésre. Az MB-86N rendszer nagy méretű és nehéz súlyú szerkezetek gyártását is lehetővé teszi. Kapható az MB-86US-n alapuló, rejtett szárnyú ablak is.

  • prémium megoldás energiahatékony házakra
  • akár Uw>0,72 W/(m²K) hőátbocsátási tényező nyitható ablak esetén
  • nagy terjedelmű üvegezés: fix esetén 61,5 mm-ig, nyíló esetén 70,5 mm-ig (2 vagy 3 rétegű üvegezéssel)

Letöltések

MB-86N Prémium ablak- és ajtórendszer - részletes termékismertető

MB-86N Prémium ablak- és ajtórendszer

pdf 514.7 kB angol
részletes termékismertető

MB-86N Prémium ablak- és ajtórendszer - tervezési segédlet

MB-86N Prémium ablak- és ajtórendszer

pdf 38.9 MB angol, lengyel, német
tervezési segédlet

MB-86N Prémium ablak- és ajtórendszer beépítési csomópontok - tervezési segédlet

MB-86N Prémium ablak- és ajtórendszer beépítési csomópontok

pdf 2.1 MB angol, lengyel, német
tervezési segédlet

MB-86N SI - CAD fájl

MB-86N SI

dwg 2.3 MB
CAD fájl

MB-86N ST, SI - CAD fájlok - CAD fájl

MB-86N ST, SI - CAD fájlok

zip 6.7 MB
CAD fájl

MB-86N ST, SI - Archicad fájlok - BIM fájl

MB-86N ST, SI - Archicad fájlok

zip 21.2 MB
BIM fájl

MB-86N ST, SI - Revit fájlok - BIM fájl

MB-86N ST, SI - Revit fájlok

zip 15.4 MB
BIM fájl


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

MB-86N ablakok MB-86N ajtók MB-86 US rejtett sz. ablak MB-86 Pivot Door bejárati ajtó

anyag

anyag

alumínium

anyag

alumínium

anyag

alumínium

anyag

alumínium

biztonsági fokozat

biztonsági fokozat

RC1 - RC3

biztonsági fokozat

RC1 - RC3

biztonsági fokozat

RC1 - RC3

biztonsági fokozat

-

hőátbocsátási tényező: tok (Uf) [W/m²·K]

hőátbocsátási tényező: tok (Uf) [W/m²·K]

fix: 0,79-0,96 (ST); 0,67-0,83 (SI)
bukó-nyíló: 0,89-1,02 (ST); 0,76-0,89 (SI)

hőátbocsátási tényező: tok (Uf) [W/m²·K]

1,1-1,23 (ST);
0,97-1,1 (SI);
0,88-1,01 (SI+)

hőátbocsátási tényező: tok (Uf) [W/m²·K]

1,03 (ST);
1,01 (SI);
0,86 (AERO)

hőátbocsátási tényező: tok (Uf) [W/m²·K]

0,73-tól

kivitel / típus

kivitel / típus

-

kivitel / típus

-

kivitel / típus

rejtett szárnyú

kivitel / típus

eltolt forgáspontú

légzárási fokozat

légzárási fokozat

4-es osztály

légzárási fokozat

3-as osztály

légzárási fokozat

4-es osztály

légzárási fokozat

-

max. megengedett szárnysúly [kg]

max. megengedett szárnysúly [kg]

150
160 (bukó-toló esetén)

max. megengedett szárnysúly [kg]

200

max. megengedett szárnysúly [kg]

150

max. megengedett szárnysúly [kg]

300

max. szárnymagasság [mm]

max. szárnymagasság [mm]

3000 (max. szélesség = 1300 mm)

max. szárnymagasság [mm]

3000

max. szárnymagasság [mm]

2500

max. szárnymagasság [mm]

3400

max. szárnyszélesség [mm]

max. szárnyszélesség [mm]

1700 (max. magasság = 2150 mm)
2400 (bukó ablak esetén max. magasság = 1300 mm)

max. szárnyszélesség [mm]

1400

max. szárnyszélesség [mm]

1600

max. szárnyszélesség [mm]

2000

profilmélység [mm]

profilmélység [mm]

77 (keret)
86 (szárny)

profilmélység [mm]

77 (keret)
77 (szárny)

profilmélység [mm]

77 (keret)
80,8 (szárny)

profilmélység [mm]

77 (keret)
77 (szárny)

szélterhelési osztály

szélterhelési osztály

C5

szélterhelési osztály

C1/B2

szélterhelési osztály

C5

szélterhelési osztály

-

üvegezési vastagság [mm]

üvegezési vastagság [mm]

13,5-61,5 (fix ablak)
21-70,5 (nyíló ablak)

üvegezési vastagság [mm]

13,5-61,5

üvegezési vastagság [mm]

7-52 (fix ablak)
15-60 (nyíló ablak)

üvegezési vastagság [mm]

8,5-60

vízzárósági fokozat

vízzárósági fokozat

E 1500

vízzárósági fokozat

5A

vízzárósági fokozat

E 1350

vízzárósági fokozat

-
