Uponor Épületgépészeti Kft.

Uponor jégpálya és korcsolyapálya hűtés

A jégpálya felületének hűtésére csővezetékeket kell beépíteni a betonrétegbe, melyekben hűtőfolyadékot kell áramoltatni. A csővezetékek térhálósított polietilénből készülnek az ellenálló-képesség és a hosszú időtartam igény miatt. A csővezetékek a jégpálya melletti osztó-gyűjtő rendszerre csatlakoznak gyorscsatlakozókkal, melyek szereléséhez különleges szerszám nem szükséges. Fontos, hogy a betonban ne legyenek kötések az esetleges meghibásodások elkerülése végett. Az Uponor pályahűtő rendszer telepítésekor szakembereink segítik a kivitelezést az esetleges szereléstechnológiai hibák elkerülése végett. Magyarországon mára már több mint ötven jégpálya hűtőrendszere készült Uponor termékekből a megrendelők megelégedésére.

Letöltések

Uponor jégpálya és korcsolyapálya hűtés - tervezési segédlet

tervezési segédlet

pdf 4.5 MB
Uponor jégpálya és korcsolyapálya hűtés


Nem találta meg, amit keres?

Dokumentum igénylése

Áttekintés

A jégpálya hűtés típusai

A jégpálya hűtés célja a jég felületi hőmérsékletének fagyáspont alatt tartása. A jégpálya felhasználása szerint különböző hőmérsékletekre méretezendő. Műkorcsolya pálya hűtése esetén -1-2 ˚C (puha jég), jégkorong pálya esetén -3-5 ˚C (közepesen kemény jég), gyorskorcsolya pálya hűtése esetén -7-8 ˚C a szükséges hőmérséklet. A jégpályák hűtésének kialakításakor figyelembe kell venni a rendelkezésre álló költségkeretet, a felhasználás jellegét (ideiglenes, vagy állandó), illetve a rendelkezésre álló helyet. Ideiglenes jégpályákhoz gyakran alkalmaznak „mobil” hűtőfelületet, melyet az idény végeztével elbontanak, elcsomagolnak a következő télig. Ezen rendszerek bekerülési ára jelentősen kedvezőbb, élettartamuk azonban sokkal rövidebb, viszont előnyük hogy más helyszínen is alkalmazhatóak, mivel „mobilak”.

Uponor jégpálya és korcsolyapálya hűtés
Uponor jégpálya és korcsolyapálya hűtés

A Neva jégpálya hűtő rendszer előnyei:

  • Megbízható és tartós működést tesz lehetővé
  • Professzionális, környezetbarát megoldás
  • Gazdaságos üzemeltetés

Jégpálya hűtés célja a jég felületi hőmérsékletének fagyáspont alatt tartása

A jégpálya felhasználása szerint különböző hőmérsékletekre méretezendő:

  • műkorcsolya esetén -1-2 °C (puha jég)
  • jégkorong esetén -3-5 °C (közepesen kemény jég)
  • gyorskorcsolya esetén -7-8 °C

A szükséges hőáramsűrűség kültéri jégpályák esetén 100-300 W/m² (időjárási és üzemeltetési körülményektől függően), beltéri jégpályák esetén ~200-250 W/m² (állandó üzem). Ahol igény a gyorsfagyasztás is, ott 300 W/m² is szükséges lehet.

Kültéri jégpályák esetén befolyásoló tényezők lehetnek a szélsebesség, felhőzet vagy tiszta ég, illetve a külső léghőmérséklet. Tervezéskor figyelembe kell venni, hogy a hűtőközeg alacsony hőfoklépcsője miatt a pályahűtő rendszerben a teljesítmény hidraulikai okok miatt korlátozott, kb. 80-200 W/m² a kialakítási körülményektől függően. Emiatt kültéri jégpályák esetén vizsgálni kell a kívánt pálya üzemeltetési körülményeket, időszakokat.

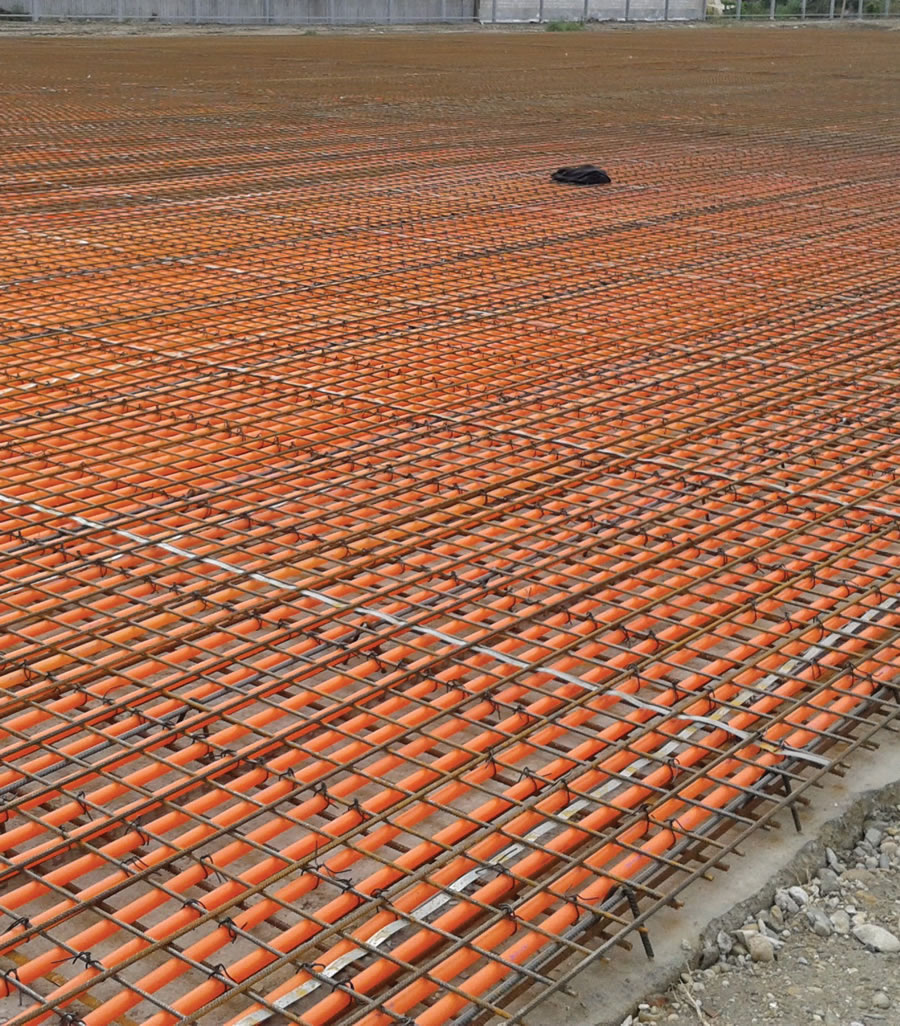

Beltéri jégpályák esetén az egyéb forrásokból származó hőterhelést (pl. világítás, tető nyílászárókon bejutó napsugárzás stb.) más gépészeti rendszerrel szükséges elszállítani. A pályahűtő rendszer méretezésekor figyelembe vett jégfelület feletti léghőmérsékletet biztosítani kell. A hőfoklépcsőt javasolt kis ∆T-re, pl. 3 °C-ra kialakítani, hogy egyenletes felületi hőmérsékletet érjünk el. Közvetítőközeg: etilén vagy propilén glykol oldat 30-40% töménységben. Osztástávolság: 75-100 mm. Ágvezetékek jellemző mérete: 25×2,3 mm Meltaway PEX csővezeték.

A hűtőgépek és a rendszer között hőcserélő beépítése szükséges. A rendszert Tichelmann elrendezés szerint kell kialakítani, osztó-gyűjtők alkalmazásával. A Tichelmann rendszer előnye, hogy nem szükséges szabályozó szerelvény a földbe telepített rendszerben, ezáltal minden elem műanyag, így nincs korrózióveszély.
Az osztó-gyűjtő vezetéket célszerű a pálya mindkét oldalán elhelyezni az egyenletes hűtési hatás elérése érdekében. Az osztó-gyűjtő vezetékek 6 m-es szálban kerülnek kiszállításra, melyeket a helyszínen tükörhegesztéssel kell összeépíteni, a szerelvényekhez (hőközponthoz) pedig karimával csatlakoztatni.

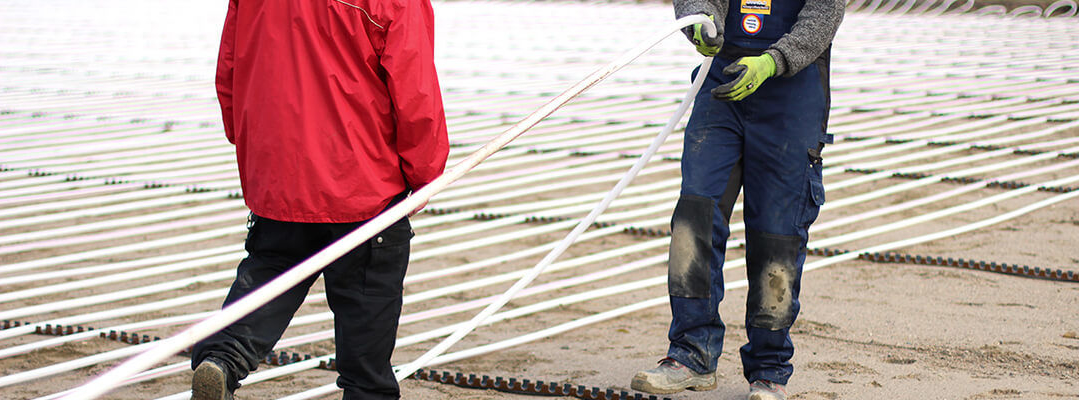

A gyárilag előkészített Uponor osztókon lévő csonktávolság 15-20 cm (75-100 mm-es csőosztás). A hőfoklépcső függvényében, illetve az alkalmazott glykol százalékos aránya szerint lehet meghatározni a hűtőkörök hosszát, de az semmilyen esetben sem haladja meg a 300 m-t. Az ágvezetékeket sorjázás után az Uponor műanyag osztó-gyűjtőkhöz kell csatlakoztatni a gyárilag behegesztett Uponor „rosex” gyorscsatlakozók segítségével (szerszámmentes). Ágvezetékek fektetése Uponor Meltaway PEX 25×2,3 mm csővezetékkel 1020 m-es tekercsekből 8-10 cm-es osztással történik. A csővezetékeket a vasbeton hálóhoz kell rögzíteni. A jégpálya területén a toldások alkalmazását minden esetben kerülni kell!

A rendszert 3 bar-os vízzel kell nyomáspróbázni, majd 2 bar túlnyomás alatt kell betonozni (illetve mobil jégpálya esetén homokkal befedni).
Beltéri jégpályák esetén talajfűtést kell alkalmazni a jégpálya alatti réteg felfagyásának megakadályozására. Jellemző hőáramsűrűség 6-8 W/m², jellemző osztástávolság 70-100 cm. Hőforrásként javasolt a hűtőgép hulladékhőjének felhasználása.

Jégpálya hűtés hidraulikai kialakítása

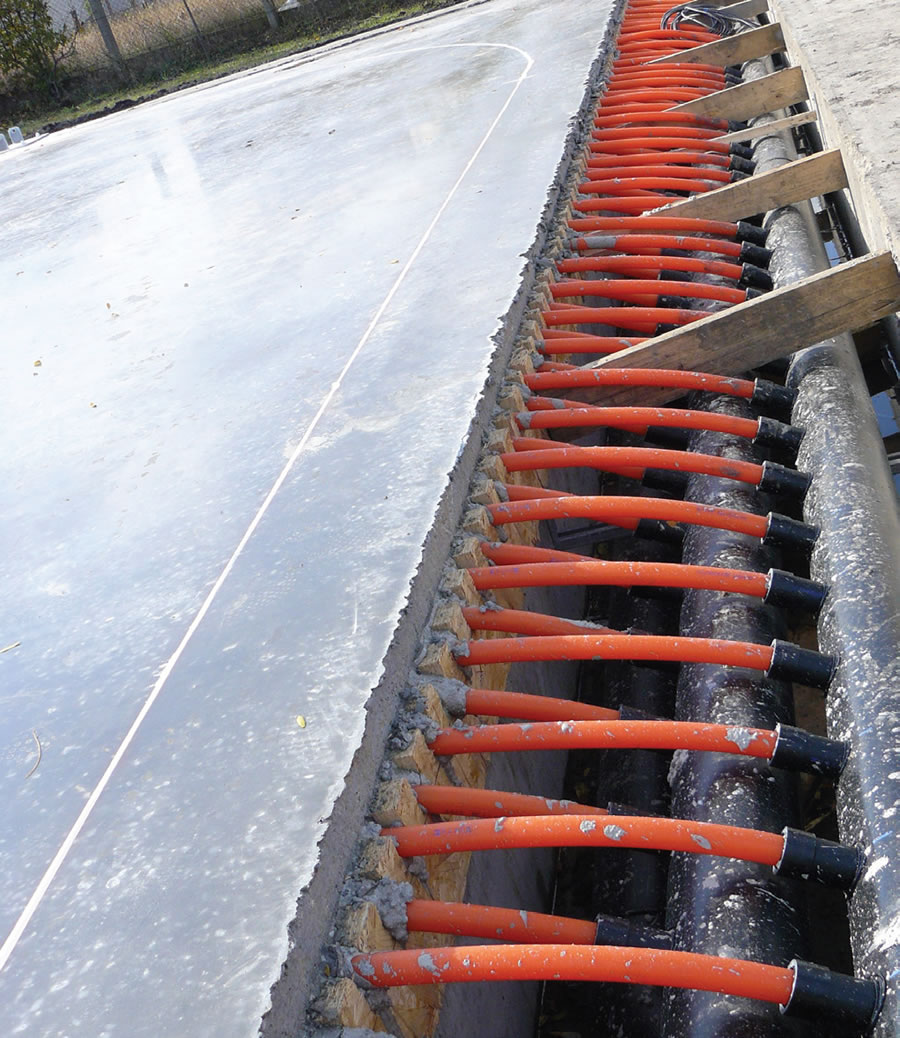

A pályahűtési mezőket osztó-gyűjtőre kell csatlakoztatni. Az osztó-gyűjtő Tichelmann-elv szerint kerül kialakításra. Az osztó-gyűjtő szigetelt HDPE cső (PE100), mely elérhető SDR11 és SDR17 változatokban is. Az elosztó hálózatot hegesztett kötésekkel alakítjuk ki. Jellemzően a jégpálya hűtéseknél a DN160 és DN200 méretű PE100/SDR17 csövek kerülnek beépítésre, de természetesen elérhetőek nagyobb méretek is. Az elosztó hálózatban nem csak a csövek, hanem az idomok is elérhetőek, mint például irányváltó idomok, toldó idomok, csatlakozó karimák. A gyepfűtő rendszer maximális üzemi paraméterei: 40°C/PN10.

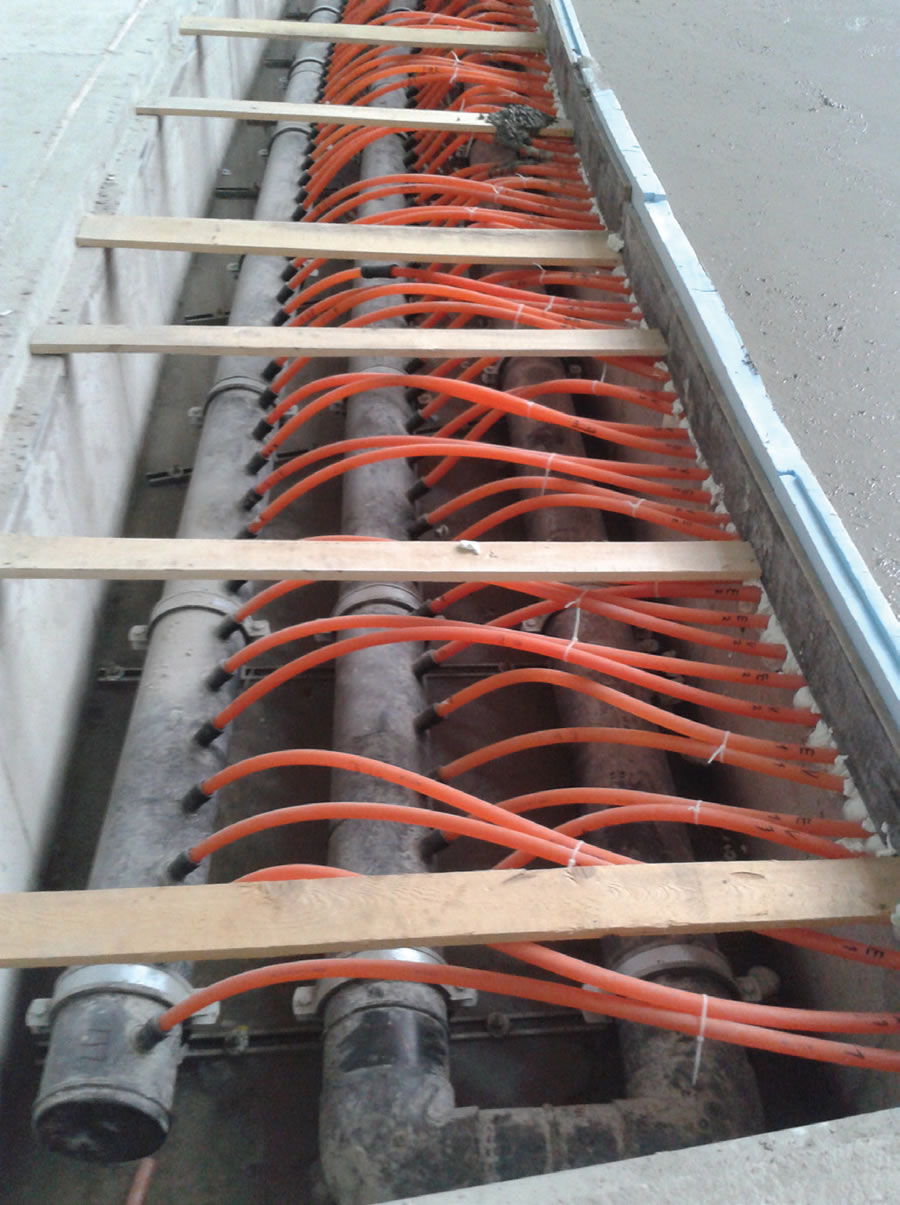

Uponor jégpálya hűtés hidraulikai kialakítása
Uponor jégpálya hűtés hidraulikai kialakítása

A Meltaway PEX csővezetékek általános leírása

Kezelés

  • Az Uponor Meltaway PEX cső nem oxigéndiffúzió-mentes rendszer, ezért nem szabad más fűtőrendszerekhez csatlakoztatni anélkül, hogy a kettő közé hőcserélőt tennének.
  • A Meltaway PEX csövet beltéren és kültéren is ponyva alatt tárolja. Ne távolítsa el róla a fekete csomagolást. A terméket károsítja, ha hosszabb ideig napfényben tárolja.
  • A cső maximum 120 °C hőmérsékletű aszfaltréteggel teríthető be feltéve, hogy hideg víz folyik át a csöveken az aszfalt terítése közben, és a csöveket 0,2 MPa nyomás alatt tartják.
  • A cső szilánnal térhálósított polietilénből (XLPE) készült.
  • A Meltaway PEX cső puha és könnyen kezelhető.

Beszerelés módja

  • A cső beteríthető aszfalttal, sóderrel, homokkal, tehető rá betonlemez vagy betonba önthető.
  • Felületfűtéshez a csövet körülbelül 100 mm-rel kell a végső felület szintje alá helyezni úgy, hogy a középpontok közötti távolság 250 mm legyen, így biztosítható az egyenletes hőmérséklet a teljes felületen.
  • A csövek lefektetése előtt jelölje meg az U-kanyarok helyét.
  • A Meltaway csöveket fektetéskor távtartókkal kell a helyükre rögzíteni, amelyeket a csövek beterítésekor el kell távolítani vagy maradék műanyagtartó gumikat kell használni. Betonba szereléskor a csövet kötözőhuzallal kell rögzíteni.
  • A felületi munkálatok megkezdése előtt töltse fel vízzel a csöveket és helyezze azokat nyomás alá (0,2 MPa belső nyomás).

Egyéb információ

  • A Meltaway PEX csövet nagyobb létesítményekben, például hangárokban, üzemekben és raktárakban padlófűtéshez használják. Az ezeken a területeken használt vízcsövek és elosztócsövek műanyagból, rézből vagy rozsdamentes acélból készülnek.
  • Uponor felületfűtési rendszert szereltek Európa számos labdarúgópályájába is.
  • Az osztó-gyűjtők és a Meltaway toldók nagy sűrűségű polietilénből (HDPE) készültek, vagyis minden alkatrész ugyanabból az anyagból készült, ugyanolyan lineáris hőtágulási együtthatóval.
  • A Meltaway PEX csőhöz gyártott egyenes rosex csatlakozók teljes egészében HDPE-ből készültek és tömítőgyűrűkkel rendelkeznek.

Szivárgásvizsgálat
A nyomáspróba vizsgálatot a következőképpen kell elvégezni:

  • Eressze ki a levegőt a rendszerből és helyezze a rendszert kb. az üzemi nyomás kétszeresének megfelelő víznyomás alá.
  • Ha a környezeti hőmérséklet kisebb, mint a nyomáspróba vizsgálathoz használt víz hőmérséklete, a nyomás nőni fog.
  • Ez a nyomásváltozás annak a ténynek köszönhető, hogy a műanyag nagyobb mértékben tágul és húzódik össze, mint a víz.
  • Tartsa fenn a nyomást 30 percig, majd vizsgálja meg szemrevételezéssel a csöveket és kötéseket.
  • A töltő- és ürítőszelepek segítségével állítsa a vizsgálati nyomást. Ha a rendszerben lévő vizsgálati nyomás 90 percig állandó marad, akkor a rendszer hézagmentes és a hurkok befedhetők.
  • Megjegyzés: A Meltaway PEX csövek csak akkor teríthetők be aszfalttal, ha közben hideg víz folyik át rajtuk (az aszfalt hőmérséklete nem haladhatja meg a 120 °C-t).
