ASD 535 aspirációs füstérzékelő

Letöltések

műszaki adatlap

pdf 222.8 kB

AirSCREEN ASD 535 aspirációs füstérzékelő

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok


csőátmérő (Ø) [mm]	csőátmérő (Ø) [mm] 25 (külső)
csőhossz [m]	csőhossz [m] max. 2 x 240 (EN 54-20 szerint)
ház anyaga	ház anyaga ABS, UL 94-V0
ház színe	ház színe szürke (RAL 280 7005; RAL 300 2005)
kábel bevezetés [db]	kábel bevezetés [db] 4 (M20), 1 (M25)
kiegészítő modulok [db]	kiegészítő modulok [db] (max. 4): SLM 35, MCM 35, 2x RIM 35
környezeti hőmérséklet [°C]	környezeti hőmérséklet [°C] -30 … +60
méretek, A×B×C [mm]	méretek, A×B×C [mm] 397 × 263 × 146 (ma × szé × mé)
nyugalmi áram [mA]	nyugalmi áram [mA] 290 (24 VDC)
relé kimenetek	relé kimenetek 3 szabadon programozható, feszültségmentes kontaktus
riasztási áram [mA]	riasztási áram [mA] 385 (24 VDC)
szívócső anyaga	szívócső anyaga ABS, kemény PVC
szívónyomás [Pa]	szívónyomás [Pa] >400 (5. fokozat)
szívózaj [dB(A)]	szívózaj [dB(A)] 43 (alapbeállítás)
tömeg (m) [kg]	tömeg (m) [kg] 3,8
üzemi feszültség [V]	üzemi feszültség [V] 10,5 - 30 VDC
védettség	védettség IP 54
ventilátor	ventilátor radiális, fordulatszám 5 fokozatban állítható

Áttekintés

Galéria

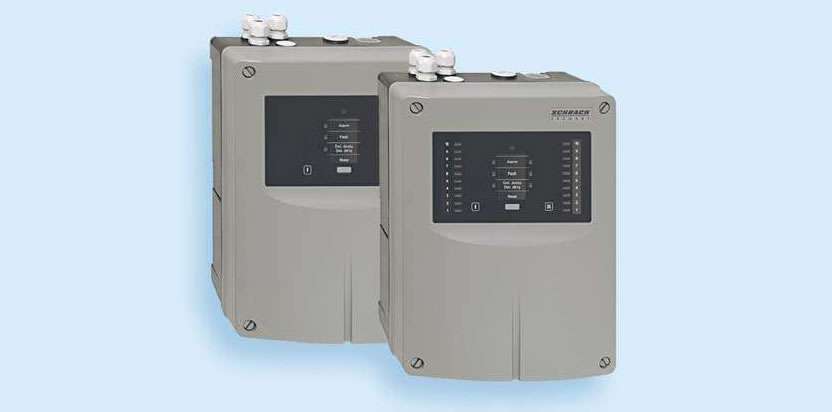

AirSCREEN ASD 535 aspirációs füstérzékelő

Aspirációs füstérzékelő ASD 535

állítható érzékenység 0,002 és 10 %/m között
1 vagy 2 szívócső külön légáram felügyelettel
állítható ventilátor fordulatszám
öntanuló funkció
VdS által engedélyezett “PipeFlow” csőméretező szoftver
az EN 54-20 valamennyi osztályára megfelel
alkalmazási terület legfeljebb -30°C-ig
VdS engedély

Leírás

Az ASD 535 aspirációs füstérzékelő egy vagy két egy-mástól független szívócsőből áll szívónyílásokkal és egy-egy kiértékelő egységgel, egy vagy két beépített SSD 535 füstérzékelővel.
ASD 535-1: 1 szívócső
ASD 535-2: 2 szívócső
ASD 535-3: 1 szívócső füstszint kijelzéssel
ASD 535-4: 2 szívócső füstszint kijelzéssel

Egy nagyteljesítményű ventilátor levegőt szállít a fel-ügyelendő helyiségből a szívócsövön keresztül a kiérté-kelő egységbe. Légáram-felügyelet segítségével a min-denkori szívócső törésre (repedésre) és a szívónyílások elszennyeződésére folyamatosan felügyelt.
A beszívott levegő a füstérzékelő által állandóan kiérté-kelésre kerül és ez által a füstkoncentráció emelkedését igen korán felismerik.
Minden szívócsőhöz három elő- és egy főriasztás prog-ramozható, melyek vagy feszültségmentes érintkezőkön keresztül, vagy a gyűrűvezetéken keresztül továbbítód-nak a tűzjelző központra.
A füstérzékelők különböző érzékenységi osztályokban állnak rendelkezésre és járulékosan azok érzékenységét a feltételekhez lehet igazítani.
A kijelző- és kezelőmező megjeleníti a beszívott levegő füstkoncentrációját, valamint további riasztás-, hiba- és állapot jelzéseket. Az ASD 535 járulékosan tartalmaz négy dugós csatlakozó helyet, amelyre kiegészítő modu-lokat lehet telepíteni és csatlakoztatni.
Aszimmetrikus szívócsövek méretezéséhez a „Pipe-Flow” szoftver áll rendelkezésre.

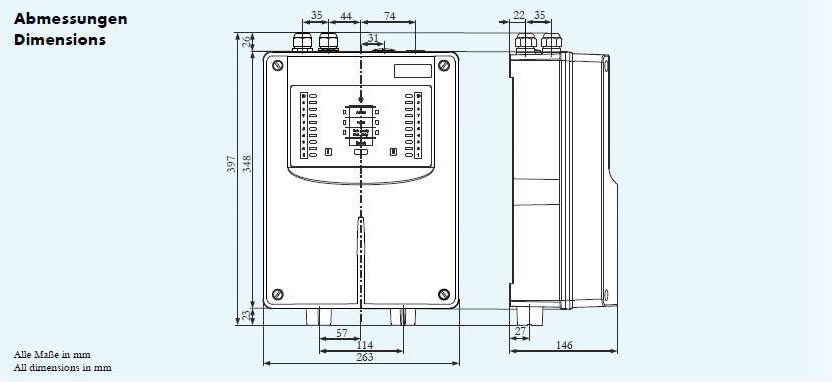

Aspirációs füstérzékelő ASD 535 - méretek

Galéria

AirSCREEN ASD 535 aspirációs füstérzékelő méretek

Műszaki adatok

Üzemi feszültség:	10,5 … 30 VDC
Nyugalmi áram:	260 - 290 mA @ 24 VDC
Riasztási áram:	295 - 385 mA @ 24 VDC
Relé kimenetek:	3 feszültségmentes érintkező
Kiegészítő modulok:	max. 4 darab (XLM 35, MCM 35, 2x RIM 35 SLM 35)
Érzékenységi tartomány: SSD 535-1 SSD 535-2 SSD 535-3	0,5 - 10 %/m 0,1 - 10 %/m 0,02 - 10 %/m
Előjel érzékenység:	0,002 - 10 %/m
Szívócső:	ABS és kemény PVC
Kábel bevezetések:	4 x M20, 1 x M25
Csőhosszak (EN 54-20):	max. 2 x 240 m max. 2 x 300 m
Csőátmérő:	25 mm külső átmérő
Ventillátor:	radiális, 5 állítható fordulatszám
Szívónyomás:	> 400 Pa (5. ventilátor fokozat)
Szívózaj:	43 dB(A) (3. ventilátor fokozat)
Védettség:	IP 54
Környezeti hőmérséklet:	-30°…+60°C
Ház anyaga:	ABS, UL 94-V0
Ház színe:	világosszürke RAL 280 7005 antracit RAL 300 2005
Méretek:	397 x 263 x 146 mm (MaxSzxMé)
Súly:	3,8 kg
VdS engedély:	G208154
Teljesítménynyilatkozat (DoP):	CPR-10-13-101
