Schneider Electric Hungária Villamossági Zrt.

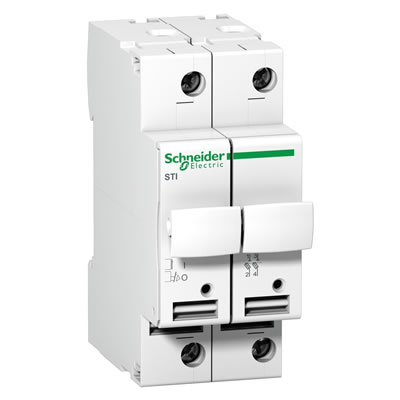

Acti 9 olvadóbiztosítós szakaszolók

Az olvadóbiztosítós szakaszolók túlterhelésvédelmet és rövidzárlat elleni védelmet nyújtanak. Ipari alkalmazásokhoz használhatóak, ahol magas megszakítóképességre van szükség. Az általános célú olvadóbiztosító betétek (gG betétek) túlterhelés és rövidzárlat ellen nyújtanak védelmet. A motorvédelmi célú olvadóbiztosító betétek (aM betétek) csak rövidzárlat ellen nyújtanak védelmet. Terhelések védelme magas csúcsáram értékek ellen (motorok, transzformátor stb.).

Letöltések

Szakaszolók szolgáltató szektor, ipar részére - Olvadóbiztosítós szakaszolók (STI, SBI, D0) - részletes termékismertető

részletes termékismertető

pdf 898.7 kB
Szakaszolók szolgáltató szektor, ipar részére - Olvadóbiztosítós szakaszolók (STI, SBI, D0)

Acti 9 D01, D02 - 3D (stp) és 2D (dwf, dwg, dxf) rajzok - CAD fájl

CAD fájl

zip 5.7 MB
Acti 9 D01, D02 - 3D (stp) és 2D (dwf, dwg, dxf) rajzok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

STI SBI DO

alkalmazási kategória

alkalmazási kategória

AC20B leválasztás a betéttartó kinyitásával,
tilos terhelés alatt kinyitni
DC20 leválasztás a betéttartó kinyitásával,
tilos terhelés alatt kinyitni

alkalmazási kategória

AC20B leválasztás a betéttartó kinyitásával,
tilos terhelés alatt kinyitni
DC20 leválasztás a betéttartó kinyitásával,
tilos terhelés alatt kinyitni

alkalmazási kategória

D01: AC-22A;
D02: AC-22A (63 A); AC-23A (35 A);
DC-22B (63 A); DC-22A (63 A)

megfelelőség

megfelelőség

MSZ EN 60947-3

megfelelőség

MSZ EN 60947-3

megfelelőség

MSZ EN 60947-1; MSZ EN 60947-3;
đMSZ EN 60269-1; MSZ EN 60269-3;
VDE 0660-100; VDE 0660-107

névleges áram (In) [A]

névleges áram (In) [A]

2; 4; 6; 10 (8,5x31 mm);
2; 4; 6; 10; 25; 32 (10,3x38 mm)

névleges áram (In) [A]

10; 16; 25; 32; 40; 50; 63; 80; 100

névleges áram (In) [A]

D01: 10; 13; 16;
D02: 63

névleges lökőfeszültség-állóság (Uimp) [kV]

névleges lökőfeszültség-állóság (Uimp) [kV]

6000

névleges lökőfeszültség-állóság (Uimp) [kV]

névleges lökőfeszültség-állóság (Uimp) [kV]

6000

névleges rövidzárlat állóság - AC [kA]

névleges rövidzárlat állóság - AC [kA]

20 (8,5 x 31,5 mm)
120 (10,3 x 38 mm)

névleges rövidzárlat állóság - AC [kA]

névleges rövidzárlat állóság - AC [kA]

50

névleges rövidzárlat állóság - DC [kA]

névleges rövidzárlat állóság - DC [kA]

névleges rövidzárlat állóság - DC [kA]

névleges rövidzárlat állóság - DC [kA]

8 (DO2)

névleges szigetelési feszültség (Ui) [V AC]

névleges szigetelési feszültség (Ui) [V AC]

690

névleges szigetelési feszültség (Ui) [V AC]

690

névleges szigetelési feszültség (Ui) [V AC]

400

névleges üzemi feszültség (Ue) [V]

névleges üzemi feszültség (Ue) [V]

400 (8,5x31 mm);
500 (10,3x38 mm)

névleges üzemi feszültség (Ue) [V]

400; 500; 690

névleges üzemi feszültség (Ue) [V]

230/400 V AC;
110 V DC (2P)

olvadóbiztosító betét típusa és mérete

olvadóbiztosító betét típusa és mérete

aM (8,5x31 mm); gG (5,8x31 mm);
aM (10,3x38 mm); gG (10,3x38 mm)

olvadóbiztosító betét típusa és mérete

aM (14x51 mm); gG (14x51 mm);
aM (22x58 mm); gG (22x58 mm)

olvadóbiztosító betét típusa és mérete

D01; D02

pólusok száma

pólusok száma

1P; 1P+N; 2P; 3P; 3P+N

pólusok száma

1P; 1P+N; 2P; 3P; 3P+N

pólusok száma

1P; 1P+N; 2P; 3P; 3P+N

szennyeződési fokozat

szennyeződési fokozat

3

szennyeződési fokozat

3

szennyeződési fokozat

védettség

védettség

P20 (csak a készülék);
IP40, II. érintésvédelmi osztály
(készülék moduláris szekrényben)

védettség

IP20 (csak a készülék);
IP40 (készülék moduláris szekrényben)

védettség

IP20 (csak a készülék);
IP40 (készülék moduláris szekrényben)
