6 méter széles, 26 méter hosszú és 44 tonna. Tekintélyes paraméterek, kiváltképpen egy medencének, amit csupán két fát formázó acélpillér tart magasan a levegőben. Az Európában páratlan beruházás kivitelezése több tekintetben is különleges műszaki megoldásokat kívánt – ezek között volt az innovatív zsaluzási technológia is, amelyet a MEVA biztosított, mégpedig a MEP nehézállványzatával.

Zalakaroson egymást érik a jobbnál jobb szállodák. Ezek között kitűnni, egy még olyan nagy múltú intézménynek sem könnyű, mint a közel 30 éve működő, és a vendégeket mindig újabb és újabb szolgáltatásokkal váró MenDan Hotel. Ők azonban mindig nyitottak és készek a változásra. Így történt, hogy a MenDan Kft. közel 2 milliárd forintos beruházásba kezdett 2019-ben. A terveket Jankovics Gergő készítette, a kivitelezést pedig a beruházó részéről Várkonyi Gyula, a SkyPool megálmodója vette kézbe. A nem mindennapi 44 tonnás, 2/3 részben átlátszó falú és aljazatú tetőmedencét fát formáló acél tartószerkezetek tartják, amelynek használatát tériszonyosoknak nem ajánlják, hiszen 16 méteres magasságban, az 5. emeleten helyezkedik el.

Építészetileg a legnagyobb kihívást a lábak pontos behelyezése és a feszített víztükrű medence szintezése jelentette a 16 méteres magasságban. A feszített víztükör kialakítása miatt ugyanis a szintezési hibahatár maximum 1 mm.

Zsaluzzunk! – De hogyan?

A szerkezet kivitelezését végző J-Terv Építész Kft. számára a kezdettől fogva egyértelmű volt, hogy a megfelelő zsaluzat kialakításához nem a megszokott módszerekhez kell nyúlni, ezért a MEVA szakértőinek segítségét kérte a feladathoz.

A nehézséget ez esetben nem a súly jelentette, hanem egy olyan összefüggő munkaszint megalkotása, ahol a nagy magasság ellenére is biztonságos a munkavégzés. Mindezt fokozta a medence építését megelőzően már elhelyezett fa alakú tartószerkezet szabálytalan geometriája, melyet „ki kellett kerülni” az állvánnyal.A MEVA munkatársának tehát azon kellett elgondolkodnia, hogy a cég melyik állványa a legalkalmasabb erre a feladatra? Így került képbe a MEVA MEP.

Skypool – egy panoráma medence építése a MEVA innovatív zsaluzási technikájával
Skypool – egy panoráma medence építése a MEVA innovatív zsaluzási technikájával
Merész ötlet, bravúros megvalósítás

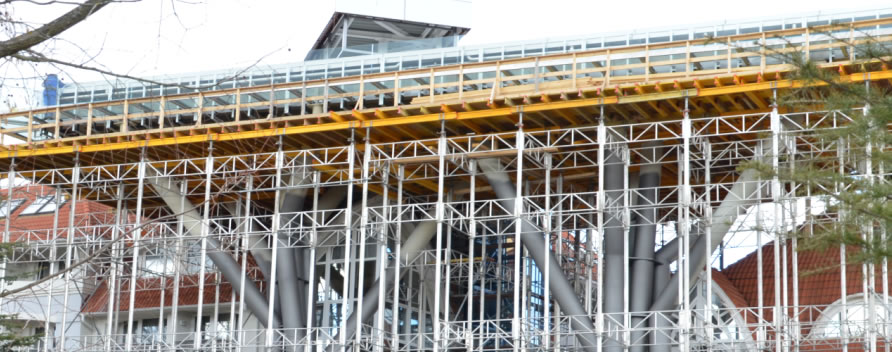

A medence tekintélyes mérete és súlya rendkívül erős acél tartószerkezetet követelt. 14 méteres magasságban mintegy 420 négyzetméter alapterületet kellett úgy kialakítani, hogy az a medencét alátámasztó gigantikus acél pilléreket kikerülve, összefüggő munkaszint felületet képezzen a medence és a hozzá kapcsolódó átjáró folyosók alatt. Ehhez nagy teherbírású, ritka letámasztású és jól variálható, speciális állványzatra volt szükség, hiszen a medencét alátámasztó acél fák ágai és a kapcsolódó épület geometriája a hagyományos keretes állványzattal csak nagy nehézségek árán lett volna megoldható. A MEVA MEP állványzat megfelelő választásnak bizonyult a komplikált feladatra.

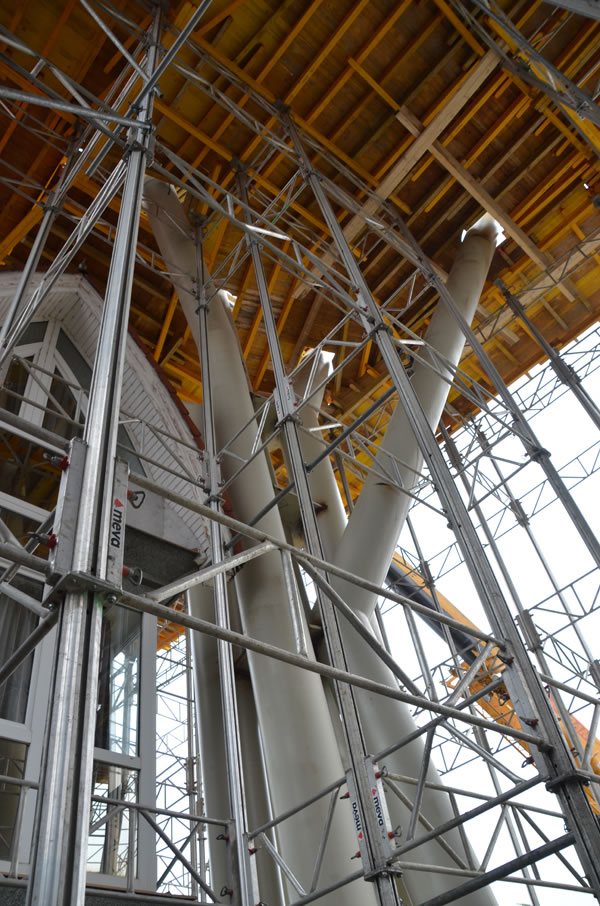

„Ez a szerkezet a legjobb megoldás, hiszen az állványzat stabilitását biztosító keretek az állványtornyokon belül szabadon és bárhol elhelyezhetők, így a „fák ágai” közé is könnyen beépíthetők.” – érvelt a választás mellett Oláh Zoltán, a MEVA munkatársa, majd hozzátette, hogy ezen felül a ritka letámasztásnak köszönhetően az acélszerkezeti vázzal is csak néhány ütközés alakult ki.

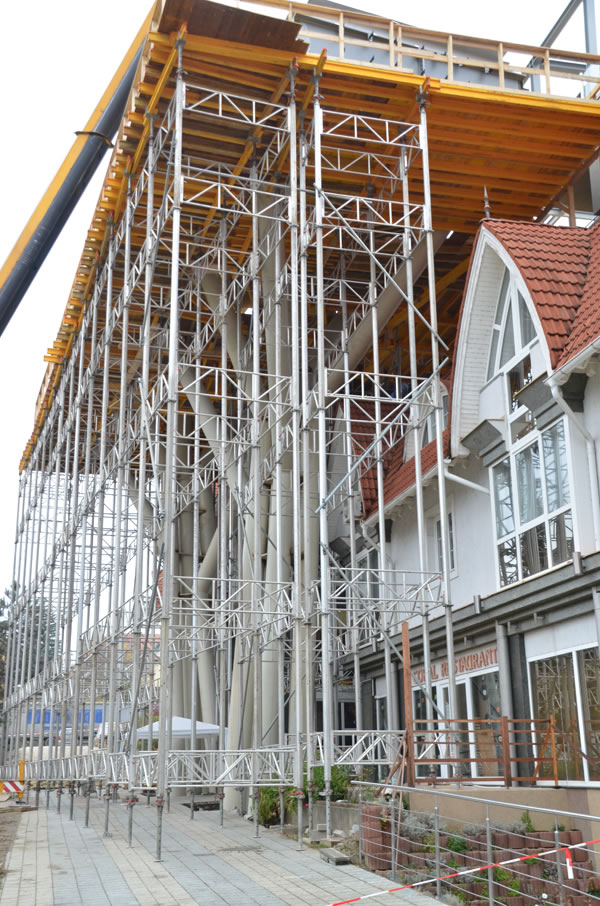

Az állványzat összeszerelése sem a szokványos módon történt. Ugyanis az állványtornyokat nem lehetett a földön fekve előszerelni, ezért álló helyzetben kellett gyakorlatilag „befűzni” őket a pillérek közé. Viszont előnyt jelentett, hogy az állványzat minden eleme kézzel mozgatható, így azokat szintről-szintre lehetett felépíteni gép nélkül – illetve ahol lehetett, emelőkosaras daru segítségével – a közbenső munkaszintekről.

A szerkezet kiépítését a munkaszint kialakítása követte, amelyet a nehézállványzaton a fatartós födémzsalu rendszer elemeivel készítettek el a szakemberek. A rendszer a meglévő tetőszerkezet fölé épült és az épület kontúrján belül helyezkedett el. A munkaszint tető fölé eső részeinek megtámasztását pedig a 4. emeleti tartószerkezet, illetve a tető szerkezete biztosította.

Skypool – egy panoráma medence építése a MEVA innovatív zsaluzási technikájával
Skypool – egy panoráma medence építése a MEVA innovatív zsaluzási technikájával

Építészeti tervezés: Jankovics Gergő, Jankovics és Deák Kft., Keszthely
Szerkezetépítés: J-Terv Építész Kft.
A kivitelezésben közreműködött: Hork Acél Kft, Direkt Line Kft., Üvegcentrum Kft, Otis Kft.

Skypool – egy panoráma medence építése a MEVA innovatív zsaluzási technikájával
Skypool – egy panoráma medence építése a MEVA innovatív zsaluzási technikájával

″Ez a szerkezet a legjobb megoldás, hiszen az állványzat stabilitását biztosító keretek az állványtornyokon belül szabadon és bárhol elhelyezhetők, könnyen beépíthetők.″ – Oláh Zoltán mérnök, MEVA Zsalurendszerek Zrt.

A hírben szereplő termékek
MEP nehézállványzat

MEP nehézállványzat

A MEP koncepciója, hogy egyedi támaszként, födémasztalba építve, illetve nehézállványként összeállítva egyaránt alkalmazható legyen. A födémzsaluzás valamennyi területén használható. Nincs szükség "támaszerdőre" a födém alatt, csak a "szellősen" beépített, mindig kevés számú, egyforma alkotóelemekre, melyek mindegyike "SAS" gyors-süllyesztő rendszerrel (a támaszok gyors tehermentesítésére) van ellátva.
