fischer Hungária Bt.

fischer ATK 100 KL homlokzati klipsz

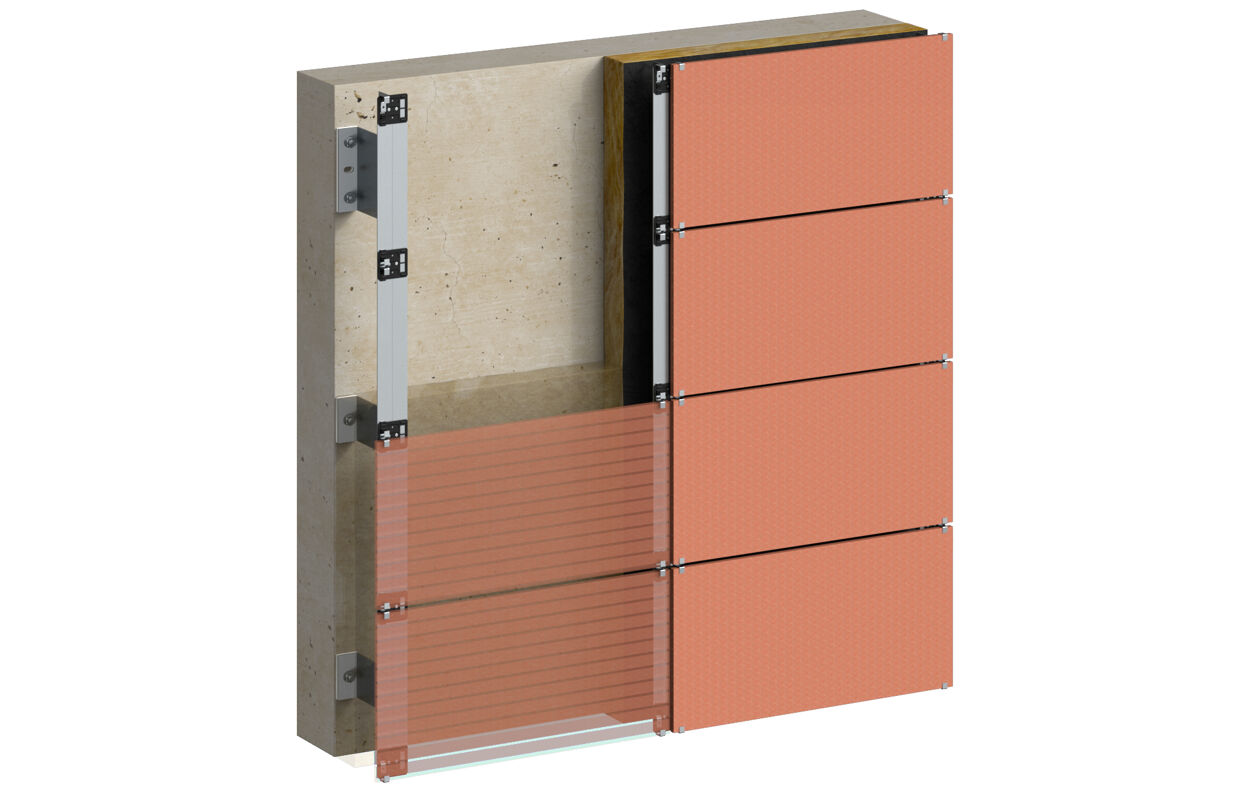

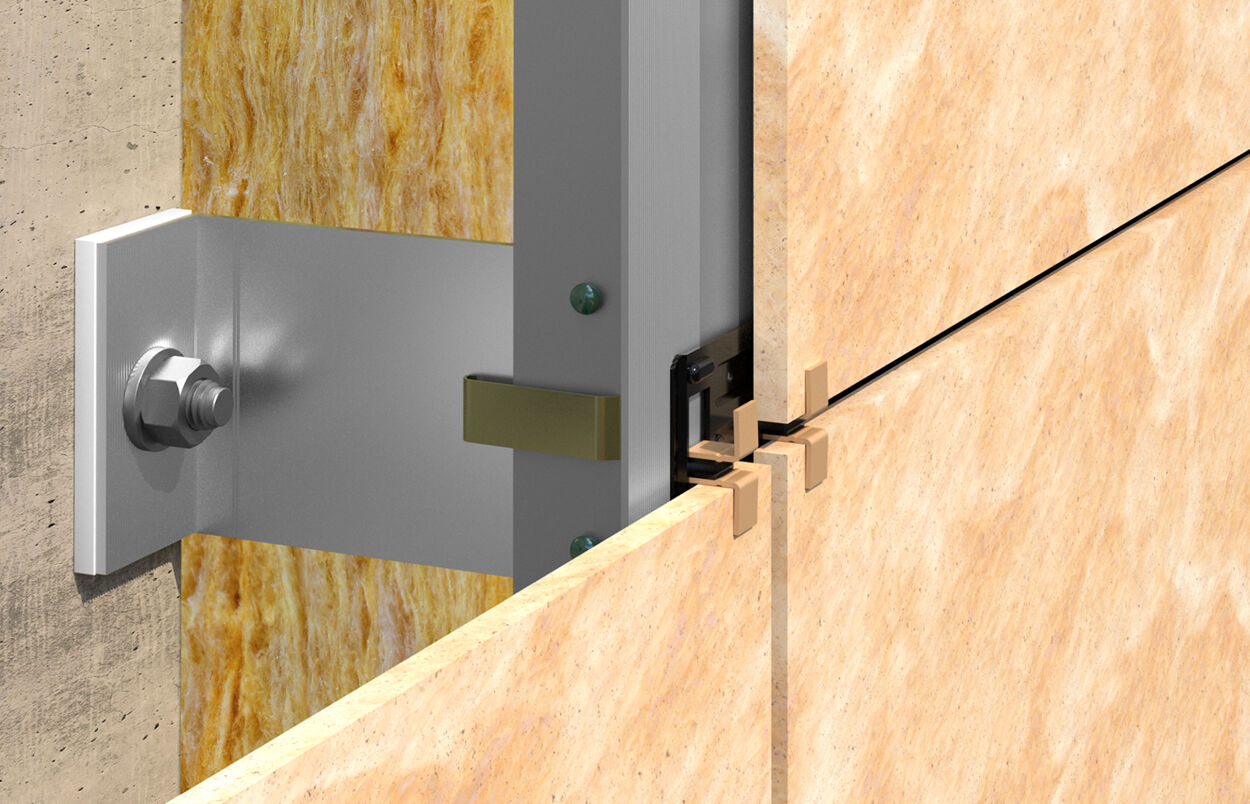

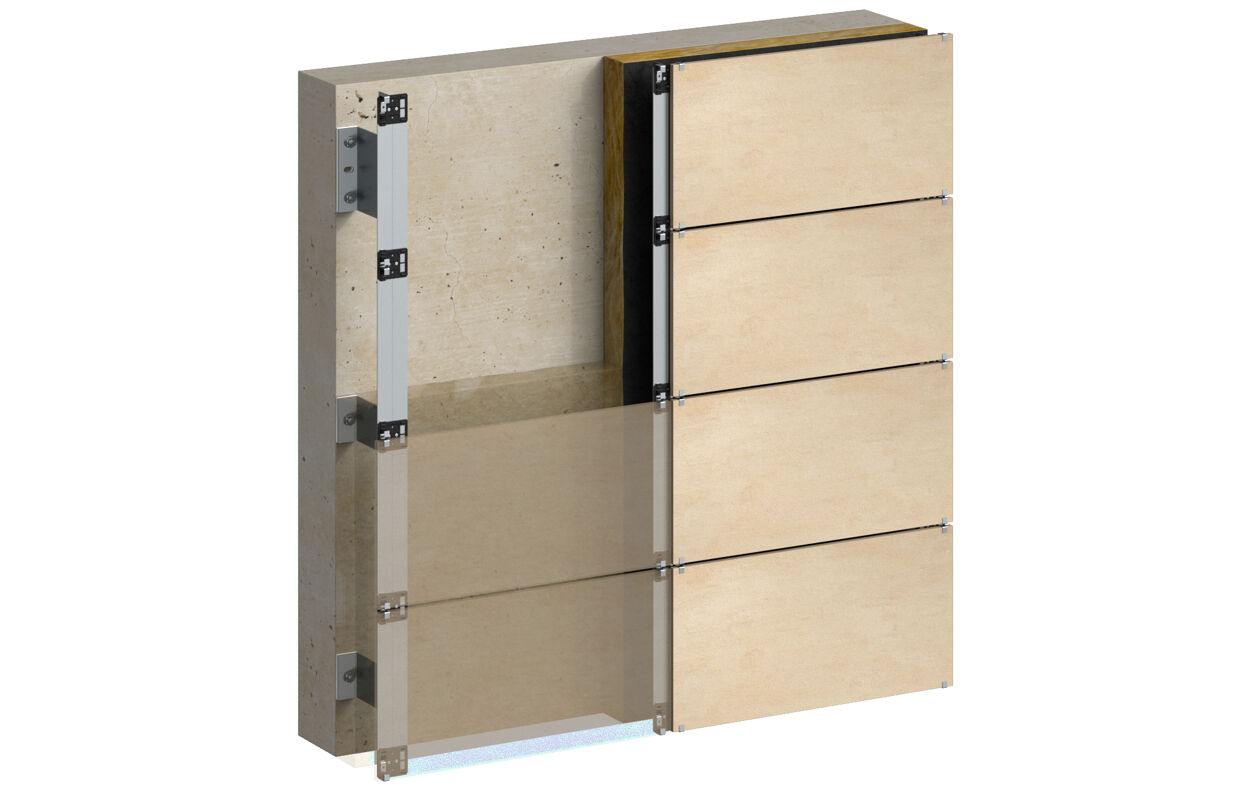

Az ATK 100 KL klipszek a homlokzati panelek rögzítésére szolgálnak. Ennél a megoldásnál a homlokzati panelek rögzítése látható módon történik. A klipsz alaplemeze minden változatnál azonos, de a bilincsek pozíciója és típusa a különböző alkalmazásokhoz (pl. fugák, falsíkok) és burkolóanyagokhoz igazodik. A klipszelemeket közvetlenül a megfelelő háttérszerkezethez kell rögzíteni. A vizuálisan tetszetősebb megoldás érdekében a klipszek a megfelelő lemezszínnel alkalmazhatóak.

  • lehetővé teszi a homlokzati panelek látható rögzítését
  • a különböző változatok különböző alkalmazásokhoz igazodnak
  • a klipszek a megfelelő panelszínhez igazodva alkalmazhatók

Műszaki adatok

ATK 100 KL

anyag

anyag

korrózióálló acél (A4)

funkció / felhasználás célja

funkció / felhasználás célja

homlokzati panelek látható rögzítéséhez

furatátmérő [mm]

furatátmérő [mm]

3,3

méret - hosszúság (l) [mm]

méret - hosszúság (l) [mm]

12

méret - magasság (h) [mm]

méret - magasság (h) [mm]

52

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

60

méret - vastagság [mm]

méret - vastagság [mm]

4,2

panelvastagság [mm]

panelvastagság [mm]

8-13
