ACO AG 142 rozsdamentes ipari padlóösszefolyó

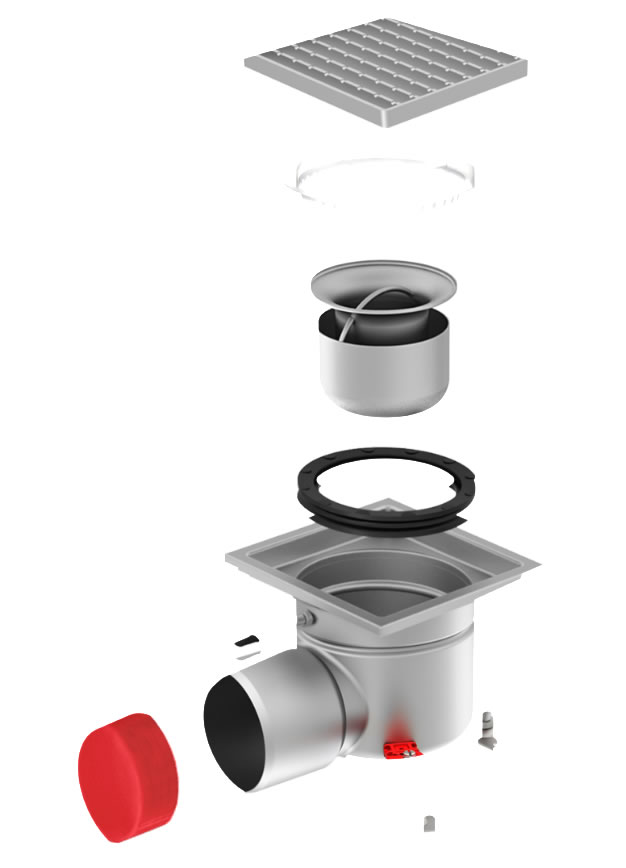

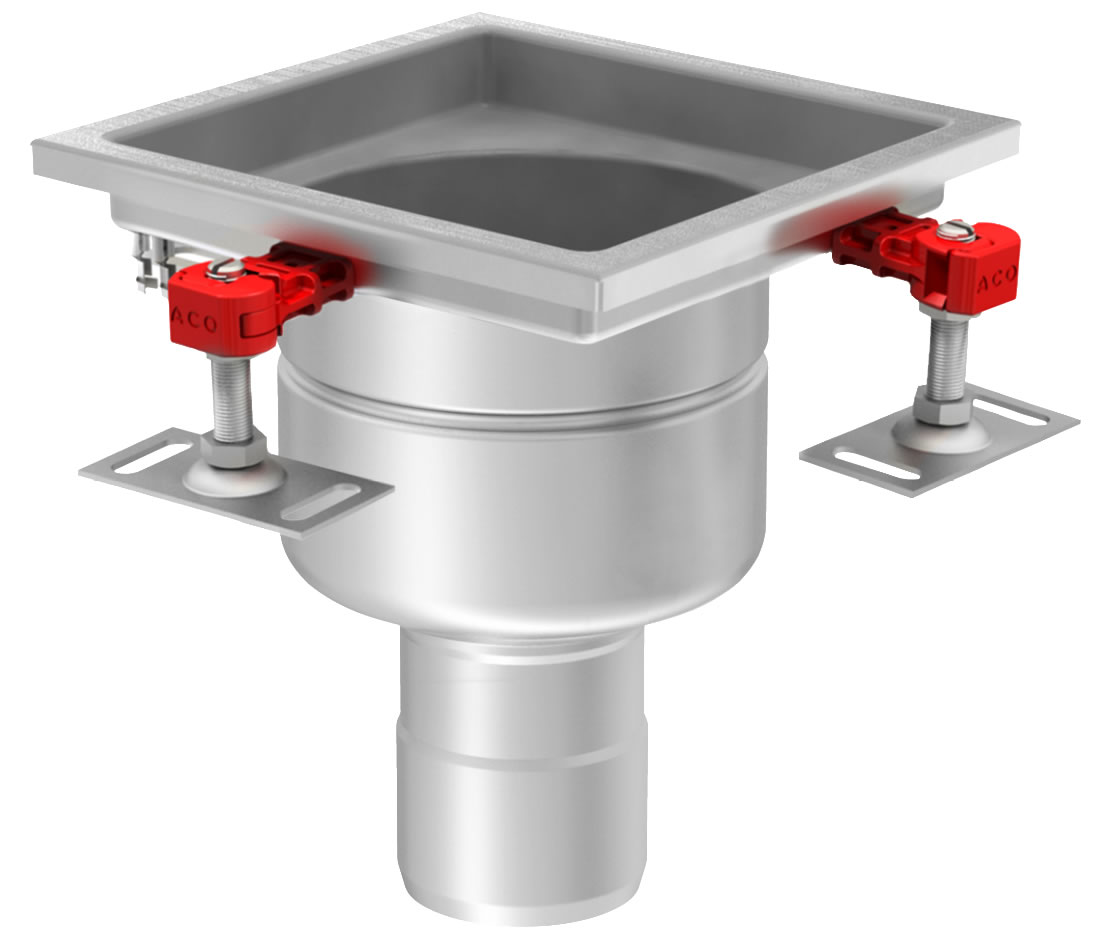

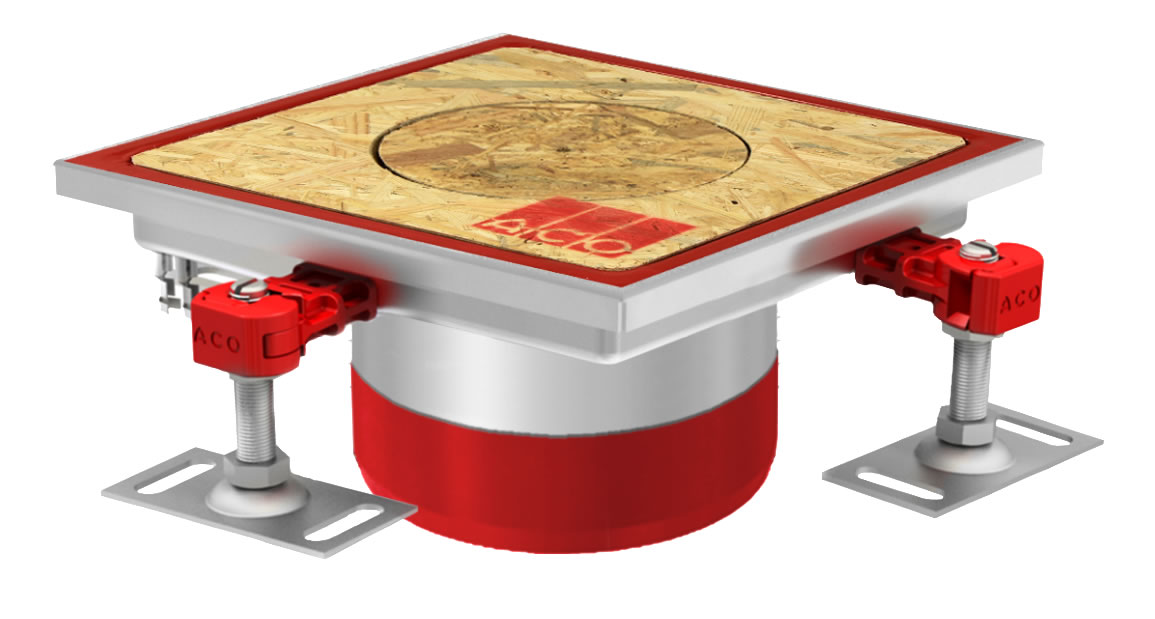

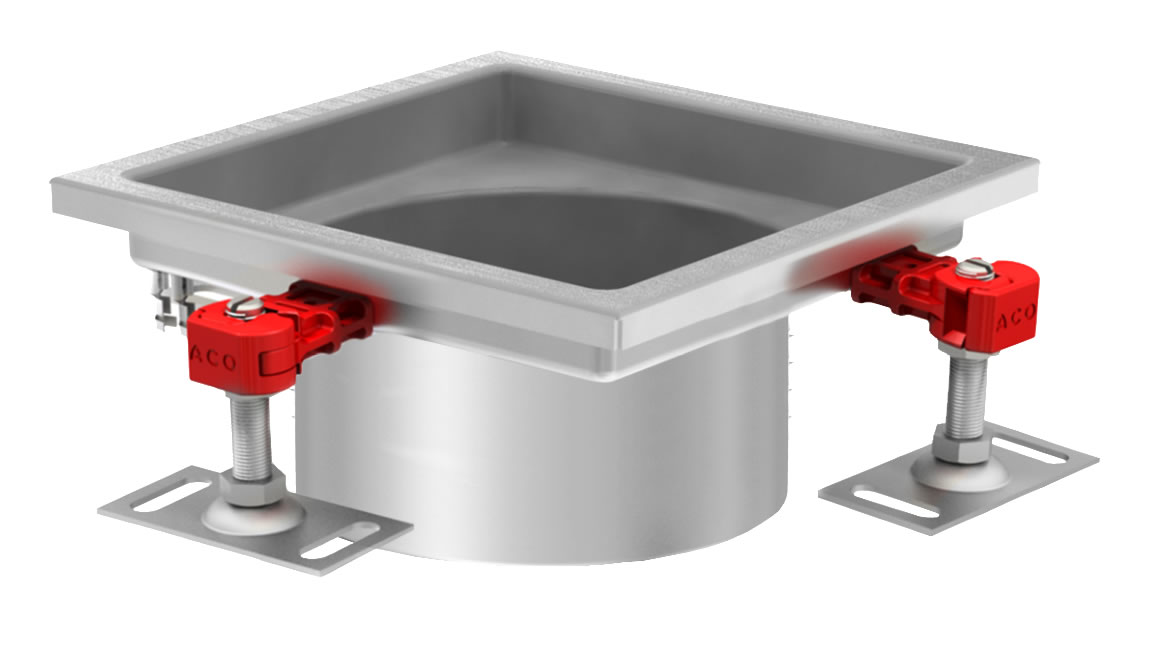

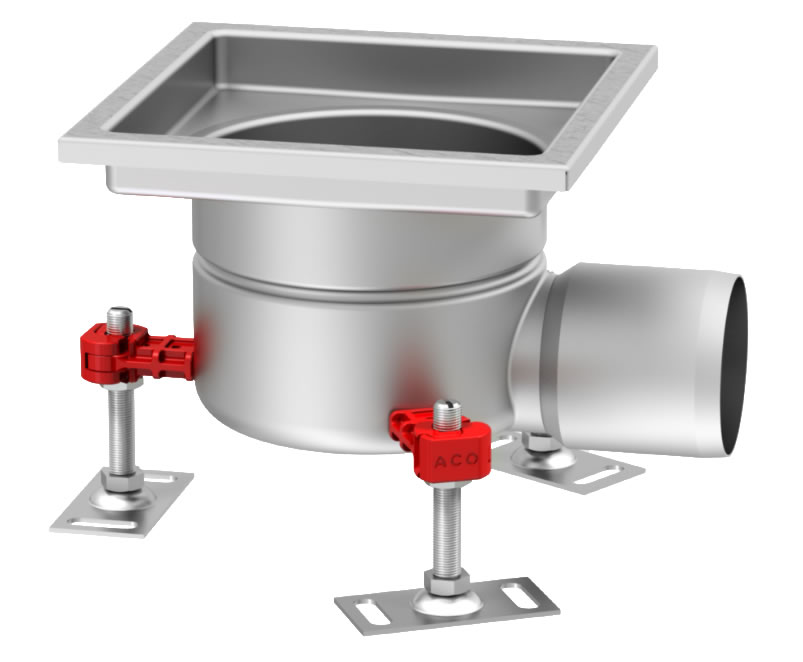

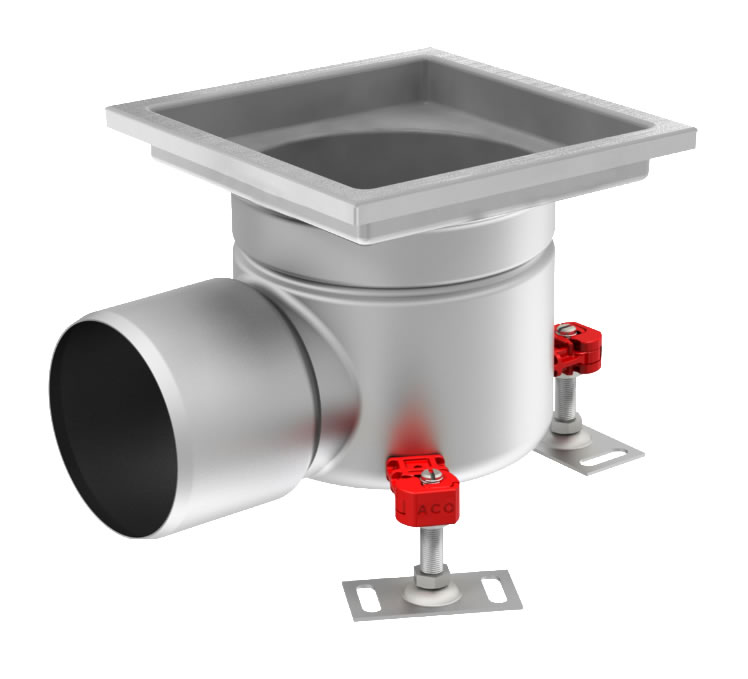

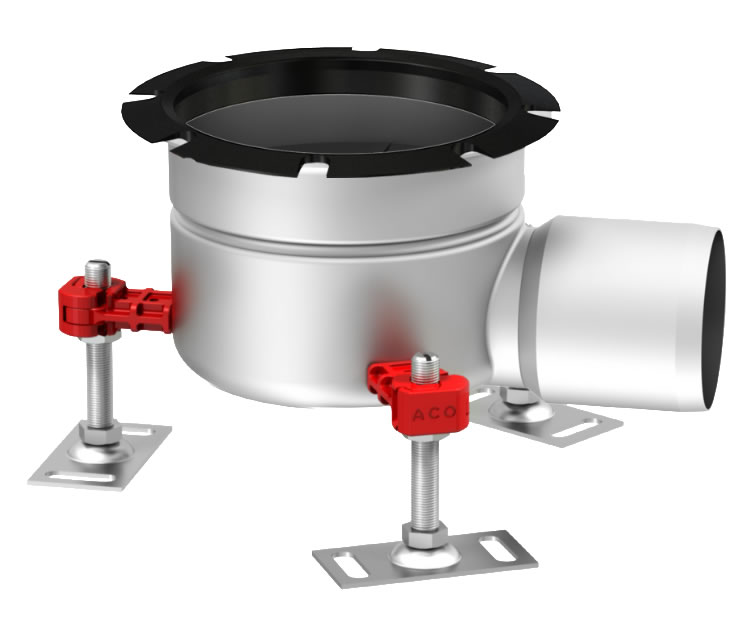

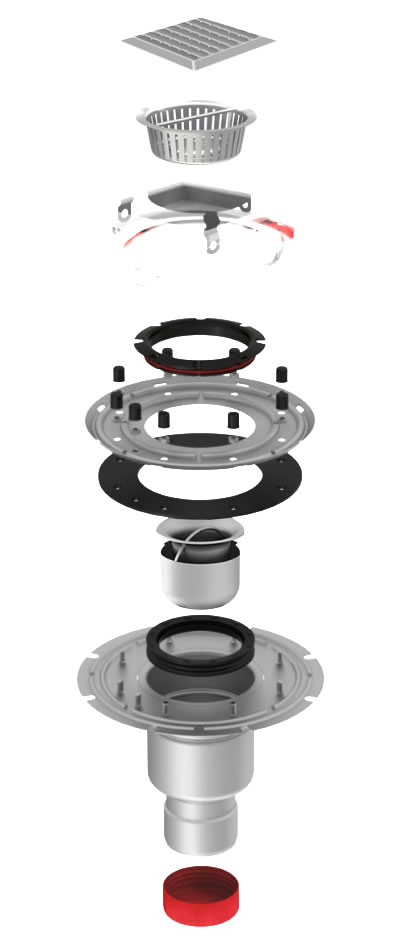

A fix magasságú összefolyókat olyan területekre javasolt beépíteni, ahol a vízszigetelés a padlóösszefolyótól független. Az ilyen padlóösszefolyók beton, műgyanta vagy lapburkolatú padlók esetében alkalmazhatók. A kétrészes kivitel lehetővé teszi a magassági szintezést és a forgatást, illetve az alsó részek szigetelő gallérosak is lehetnek, így a vízelvezető rendszer és a vízszigetelés csatlakoztatható egymáshoz. A padlóösszefolyók a szükséges teherbírási kategóriának megfelelő ráccsal láthatók el. Az AG 142 higiénikus padlóösszefolyó függőleges és vízszintes kivezetéssel egyaránt elérhető.

  • Rozsdamentes acél alapanyag
  • NÉBIH minősítésű, higiénikus kialakítás

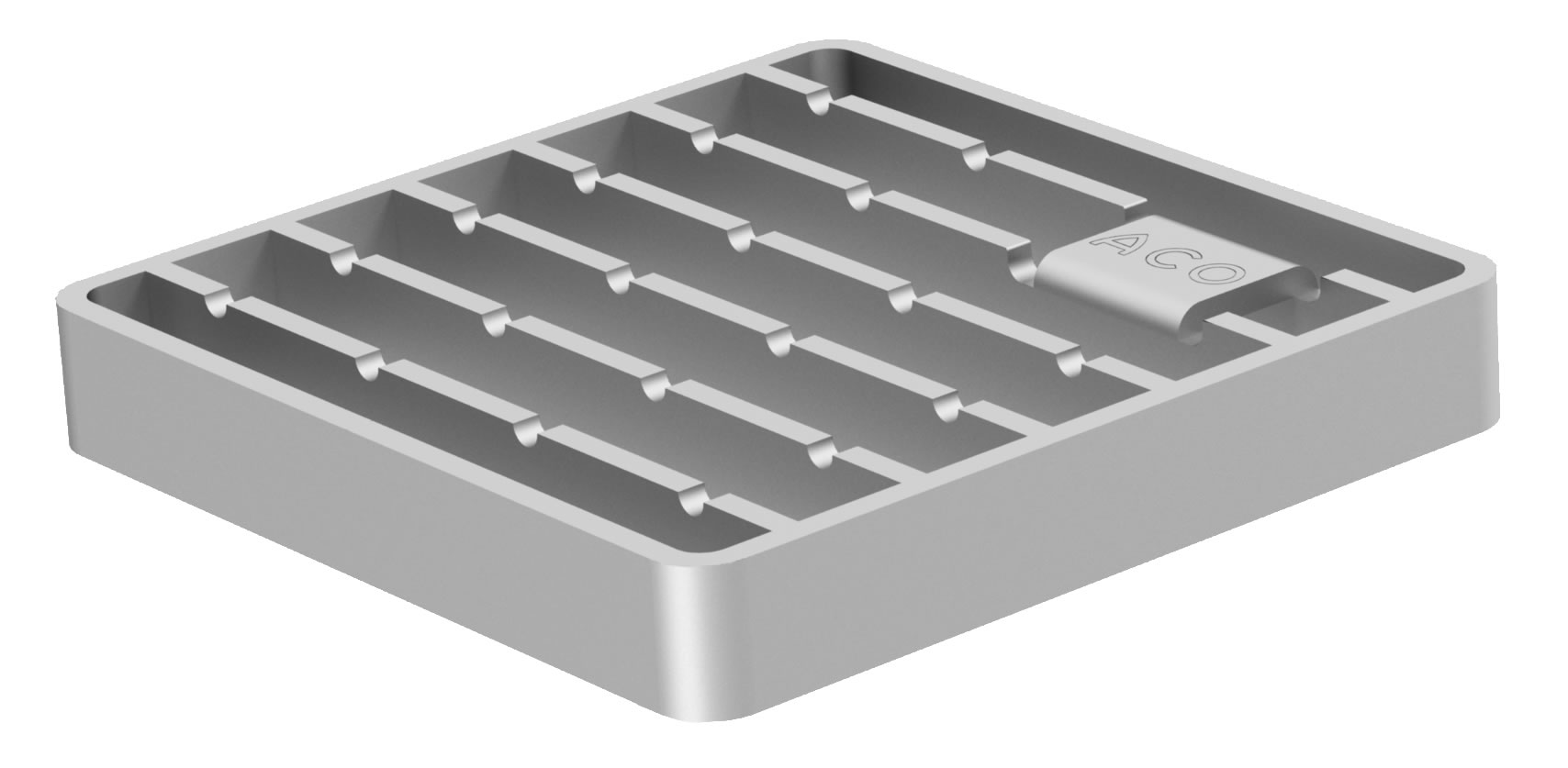

  • L15-től N250 teherbírásig

Letöltések

AG 142 rozsdamentes ipari padlóösszefolyó - részletes termékismertető

részletes termékismertető

pdf 1.8 MB
AG 142 rozsdamentes ipari padlóösszefolyó

L15 csúszásmentes hálós rács - CAD fájl

CAD fájl

dxf 556.7 kB
L15 csúszásmentes hálós rács

M125 higiénikus csúszásmentes létra rács - CAD fájl

CAD fájl

dxf 311.4 kB
M125 higiénikus csúszásmentes létra rács

AG 142 200 x 200 mm-es egyrészes függőleges padlóösszefolyó DN100, bűzzár nélkül - CAD fájl

CAD fájl

dxf 2.9 MB
AG 142 200 x 200 mm-es egyrészes függőleges padlóösszefolyó DN100, bűzzár nélkül

AG 142 200 x 200 mm-es egyrészes vízszintes padlóösszefolyó DN100 - CAD fájl

CAD fájl

dxf 1.4 MB
AG 142 200 x 200 mm-es egyrészes vízszintes padlóösszefolyó DN100

AG 142 szintezhető padlóösszefolyó alsó rész, DN100 - CAD fájl

CAD fájl

dxf 332.3 kB
AG 142 szintezhető padlóösszefolyó alsó rész, DN100

Ragasztó galléros AG 142 padlóösszefolyó alsó rész, DN100 - CAD fájl

CAD fájl

dxf 424.7 kB
Ragasztó galléros AG 142 padlóösszefolyó alsó rész, DN100

Szorító galléros AG 142 padlóösszefolyó alsó rész, DN100 - CAD fájl

CAD fájl

dxf 431.8 kB
Szorító galléros AG 142 padlóösszefolyó alsó rész, DN100

200 x 200 mm-es AG 142 padlóösszefolyó felső rész - CAD fájl

CAD fájl

dxf 327.2 kB
200 x 200 mm-es AG 142 padlóösszefolyó felső rész

200 x 200 mm-es AG 142 padlóösszefolyó felsőrész csempeperemmmel - CAD fájl

CAD fájl

dxf 315.8 kB
200 x 200 mm-es AG 142 padlóösszefolyó felsőrész csempeperemmmel

200 x 200 mm-es AG 142 padlóösszefolyó felsőrész csempeperemmmel, szivárgónyílásokkal - CAD fájl

CAD fájl

dxf 417.0 kB
200 x 200 mm-es AG 142 padlóösszefolyó felsőrész csempeperemmmel, szivárgónyílásokkal

200 x 200 mm-es egyrészes vízszintes AG 142 padlóösszefolyó csempeperemmel, DN10 - CAD fájl

CAD fájl

dxf 368.2 kB
200 x 200 mm-es egyrészes vízszintes AG 142 padlóösszefolyó csempeperemmel, DN10

M125 higiénikus csúszásmentes öntvény rács - CAD fájl

CAD fájl

dxf 905.9 kB
M125 higiénikus csúszásmentes öntvény rács


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

anyag

anyag

rozsdamentes acél (1.4301 vagy 1.4404)

csőcsatlakozás (DN)

csőcsatlakozás (DN)

DN70; DN100

csőcsatlakozás iránya

csőcsatlakozás iránya

függőleges;
vízszintes

keretméret [mm]

keretméret [mm]

200×200;

kiegészítő / tartozék

kiegészítő / tartozék

bűzzár beépítési lehetőség;
szennyfogo kosár beépítési lehetőség

méret - átmérő [mm]

méret - átmérő [mm]

142

peremkialakítás

peremkialakítás

hagyományos perem;
csempeperem

szigetelőgallér

szigetelőgallér

ragasztógallér;
szorítógallér;
gallér nélkül

terhelési osztály

terhelési osztály

L15, R50, M125, N250
