Porotherm

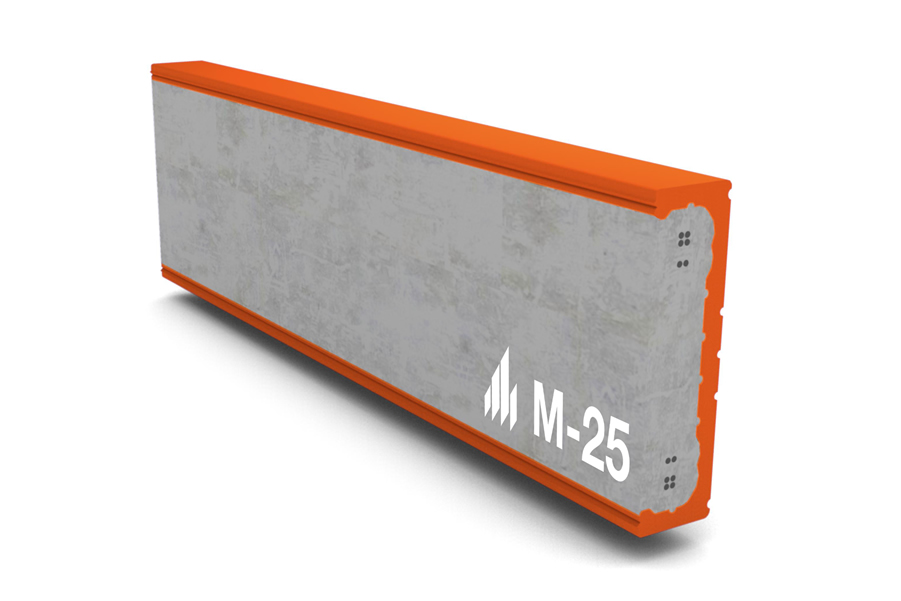

Porotherm M-25 áthidaló

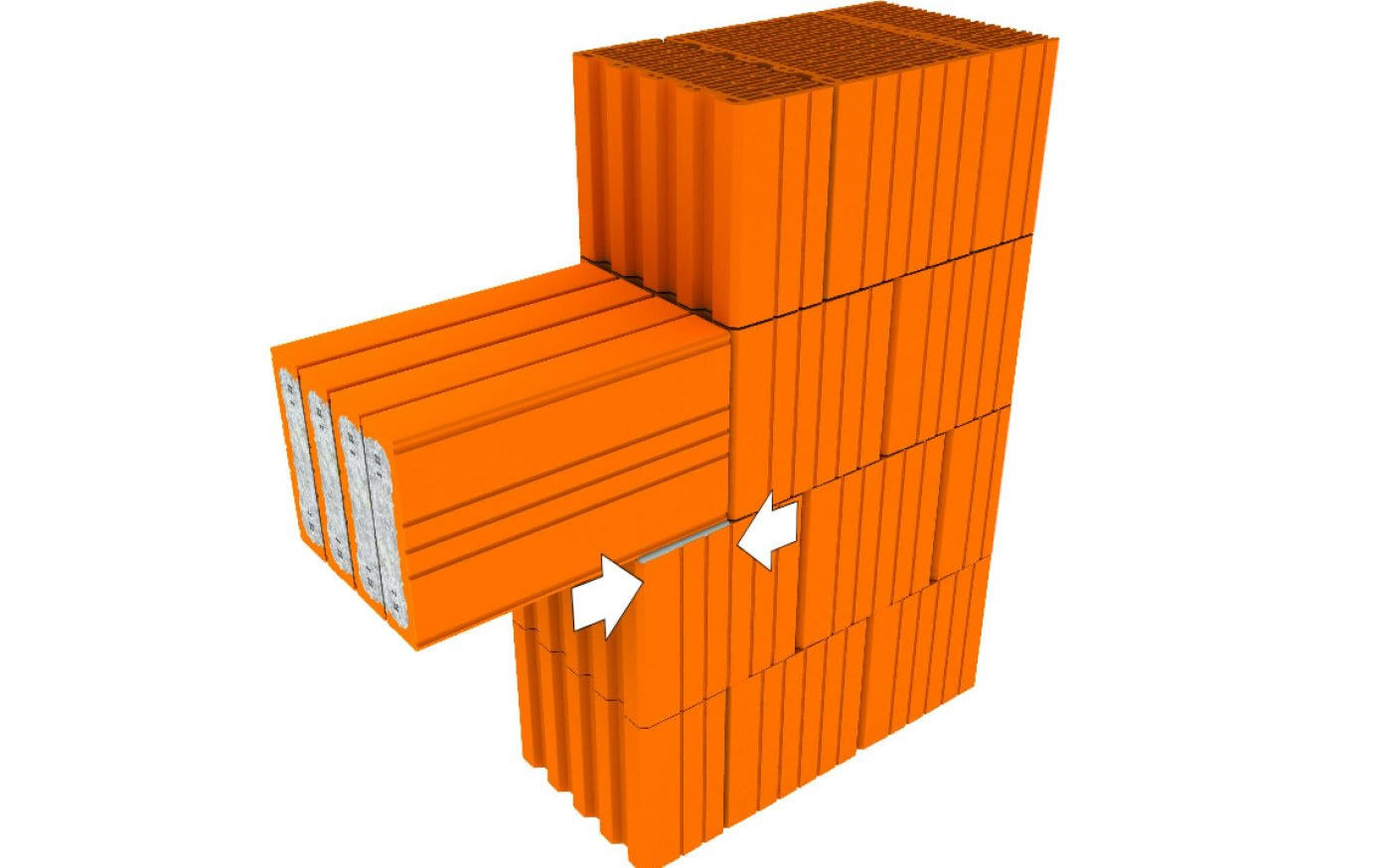

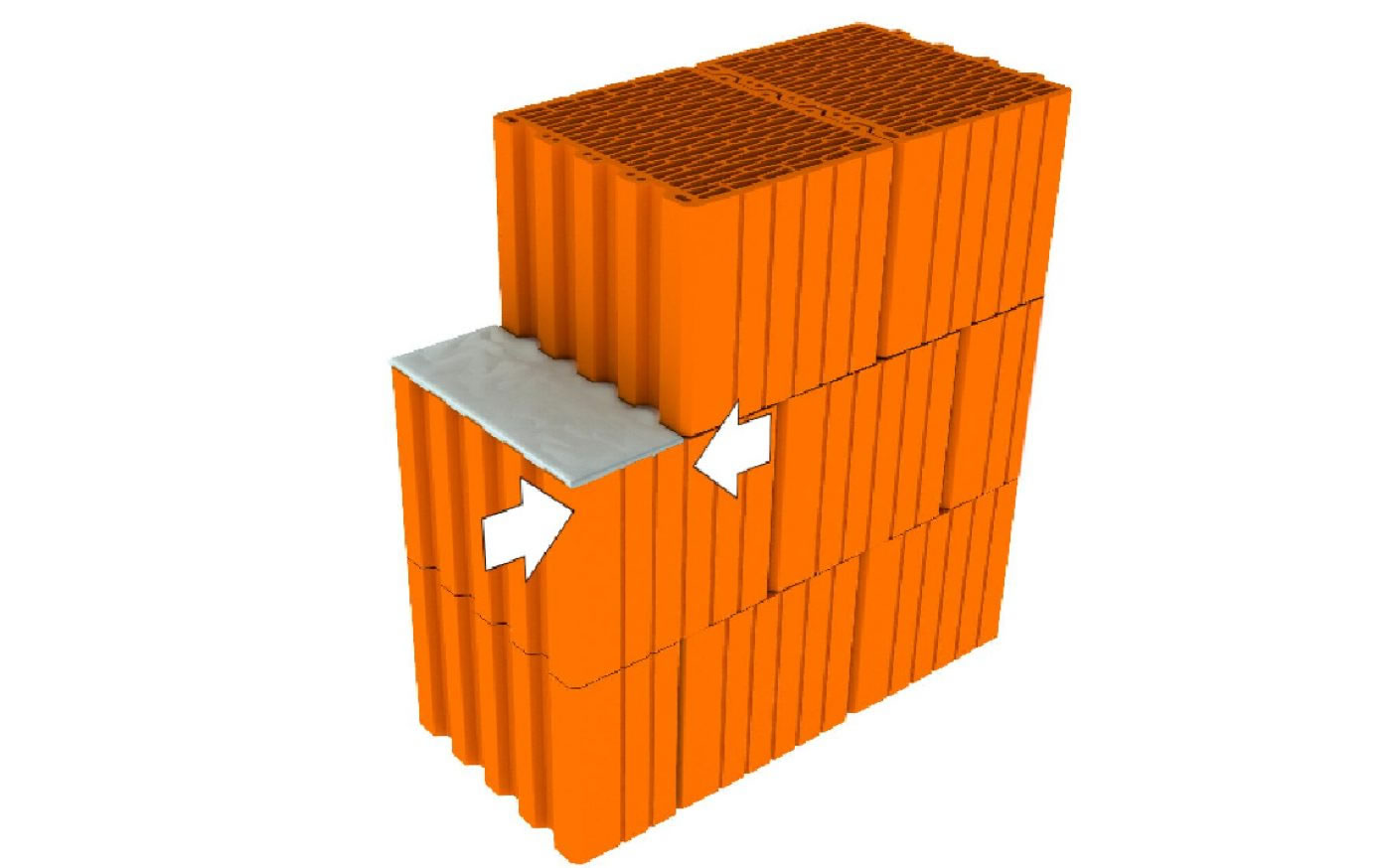

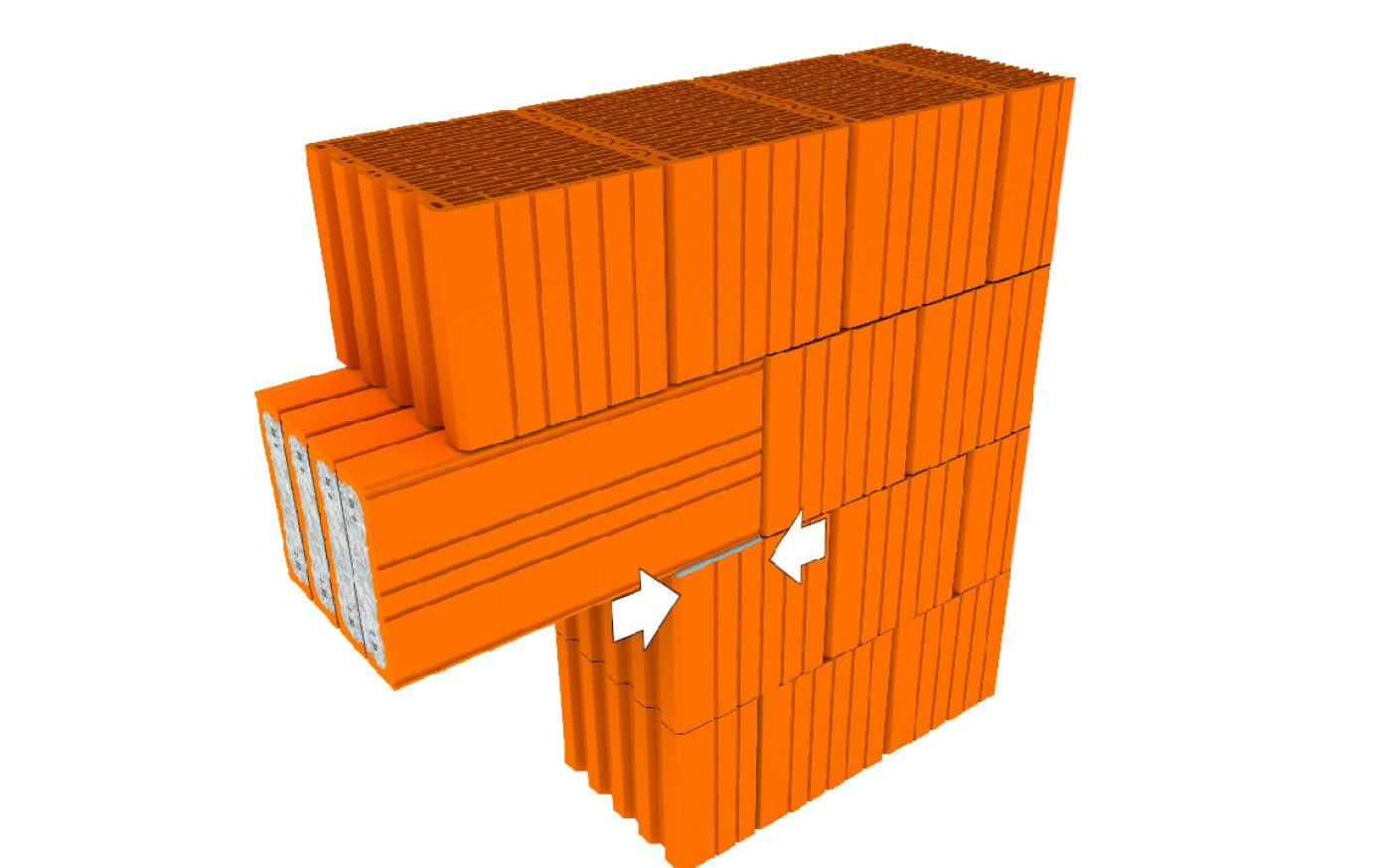

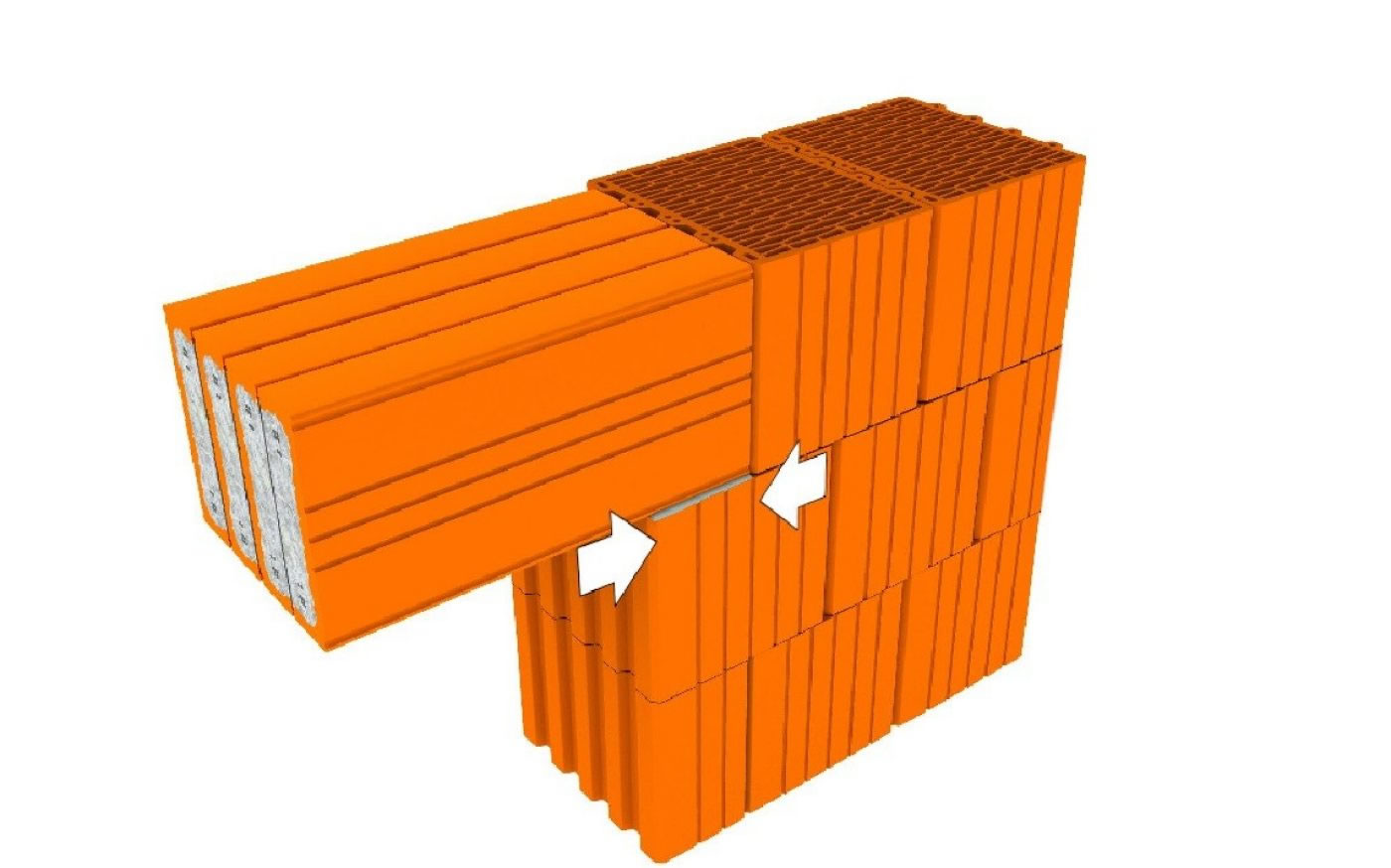

Nyílásáthidalások kialakítására alkalmas, kerámiaköpenyes előfeszített vasbeton áthidaló. Azonnal terhelhető, egyszerű áthidaló, kiegészítő ráfalazás vagy rábetonozás nélkül. Korlátlanul darabolható, egyedi nyílásméretekhez is jól használható.

  • illeszkedik a Porotherm modulrendszerébe (25 cm-es modulméret)

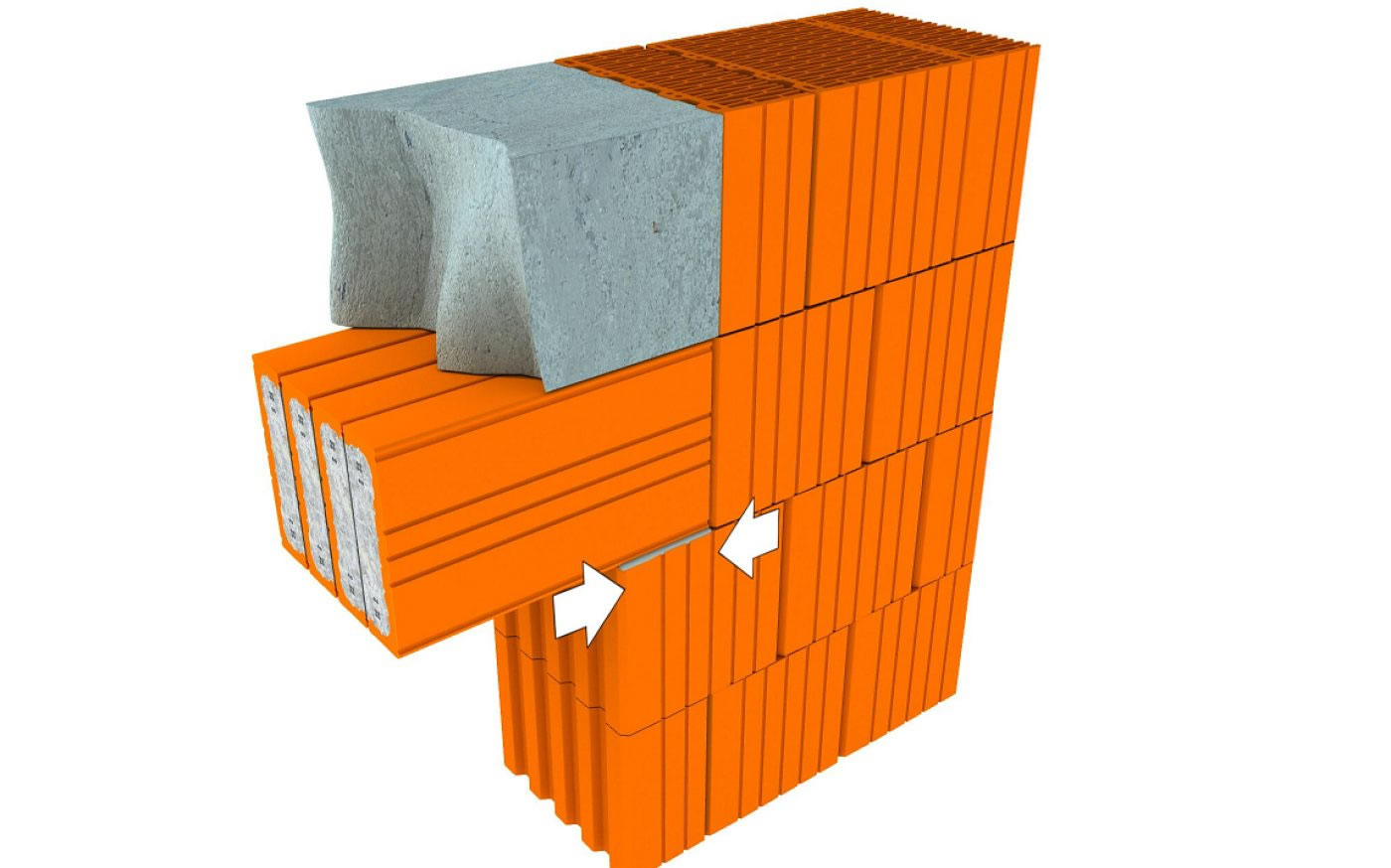

  • önmagában is teherhordó, rábetonozással pedig még erősebb lesz
  • kerámia felületének köszönhetően jól vakolható

Letöltések

Porotherm M-25 áthidaló - műszaki adatlap

Porotherm M-25 áthidaló

pdf 122.6 kB
műszaki adatlap

Porotherm M-25 áthidaló - alkalmazástechnikai útmutató

Porotherm M-25 áthidaló

pdf 2.0 MB
alkalmazástechnikai útmutató

Wienerberger Ház konfigurátor - Webalkalmazás

Wienerberger Ház konfigurátor

Webalkalmazás

Porotherm M-25 áthidaló - teljesítménynyilatkozat

Porotherm M-25 áthidaló

teljesítménynyilatkozat

Porotherm M-25 áthidaló - CAD fájl

Porotherm M-25 áthidaló

CAD fájl

Ablakbeépítés függőleges metszete – PTH 30 N+F + téglaburkolat – M25 áthidaló - CAD fájl

Ablakbeépítés függőleges metszete – PTH 30 N+F + téglaburkolat – M25 áthidaló

dwg 190.6 kB
CAD fájl

Ajtóbeépítés vízszintes metszete – PTH 30 N+F + téglaburkolat – M25 áthidaló - CAD fájl

Ajtóbeépítés vízszintes metszete – PTH 30 N+F + téglaburkolat – M25 áthidaló

dwg 129.5 kB
CAD fájl

3D AR csomópont – Ablak - Porotherm 44 X-therm Rapid Dryfix és Porotherm M-25 áthidaló - Webalkalmazás

3D AR csomópont – Ablak - Porotherm 44 X-therm Rapid Dryfix és Porotherm M-25 áthidaló

Webalkalmazás


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Porotherm M-25 áthidaló

alkalmazási terület

alkalmazási terület

védett falazatokban egyszerű, vagy kompozit áthidalóként

betonminőség

betonminőség

C40/50-XC3-8-F6

hőátbocsátási tényező (U) [W/m²·K]

hőátbocsátási tényező (U) [W/m²·K]

1,14

méret - hosszúság (l) [mm]

méret - hosszúság (l) [mm]

1000-3500

méretlépcső [cm]

méretlépcső [cm]

25

méret - magasság (h) [mm]

méret - magasság (h) [mm]

238

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

65

páradiffúziós ellenállási szám (μ)

páradiffúziós ellenállási szám (μ)

50/150

tömeg/felület [kg/m²]

tömeg/felület [kg/m²]

144

tömeg/hossz [kg/m]

tömeg/hossz [kg/m]

34,3

tűzállósági határérték (TH) [perc]

tűzállósági határérték (TH) [perc]

R 45 (vakolatlan szerkezetre)
R 60 (1 cm jav. mész- vagy gipszvakolat)
R 120 (1,5 cm perlitvakolattal )

tűzvédelmi osztály

tűzvédelmi osztály

A1
