A 2022-es energiaválság megteremtette Magyarországon az alacsony energiafelhasználás igényét. Mivel ez a jövőben is egy fontos követelmény lesz, a Szerelvénybolt Kft. az alábbiakban bemutatja a HakaTherm SkyFlow mennyezetfűtési, -hűtési rendszerét.
A HakaTherm SkyFlow gipszkartonos álmennyezeti rendszerrel az alacsony fűtővíz hőmérsékletnek köszönhetően hatékonyan lehet télen fűteni, nyáron hűteni a lakásokat.
A HakaTherm SkyFlow Steel panelek beszerelése igen egyszerű, de fontos feltétel a megfelelő előkészítés.

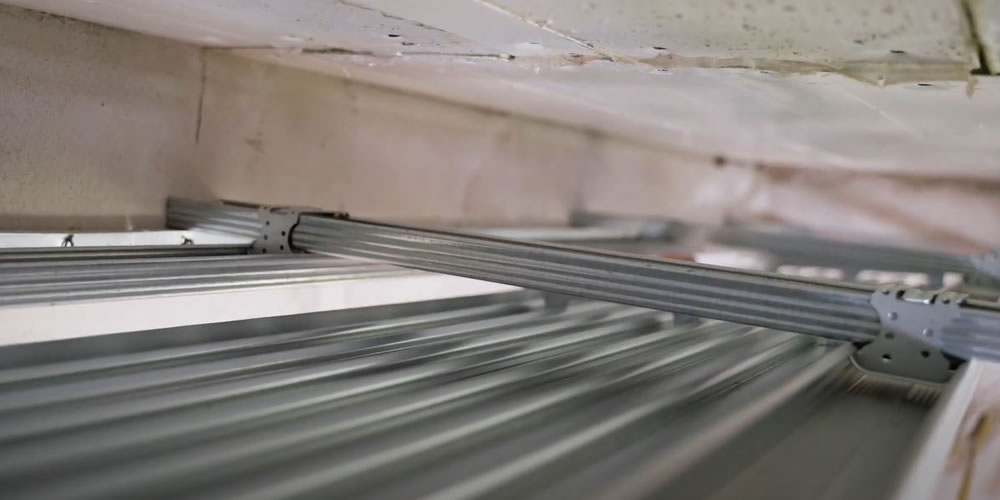

A kényelmes és biztonságos beépítéshez a födém és a gipszkarton borítás felső síkja között minimum 90 mm távolságra van szükség, illetve fontos megjegyezni, hogy a gipszkarton profilszerkezet tengelyközép távolságának 400 mm-nek kell lennie.

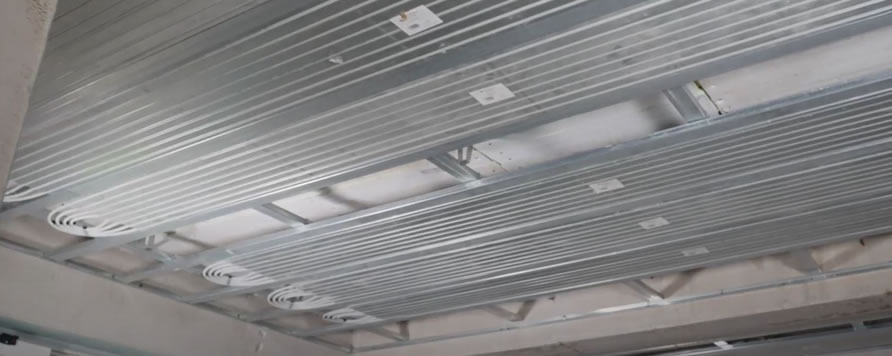

A horganyzott lemez panelek 1 m-es hosszúságtól 4 m-es hosszúságig elérhetőek, fél méteres különbségekkel. A lemezbe HakaTherm 10×1,3-as PERT EVOH cső van beletekerve. Az omega kialakítású járatoknak köszönhetően a cső és a panel nagy felületen érintkezik egymással, így a hőátadás a lehető legnagyobb mértékben megvalósul.
Az első lépés az osztók, és a bekötővezeték kiépítése. Az osztókat lehet a födémen, illetve oldalfalon is elhelyezni. A HakaTherm SkyFlow osztók speciális műanyagból készülnek, ami miatt csökken a páralecsapódás (kondenzáció) lehetősége. Az osztókba épített szelepekkel és áramlásmérőkkel könnyen szabályozhatóak a fűtési körök, de az osztón légtelenítő és töltő ürítő szelepek is találhatóak. Az eurókónuszos csatlakozási lehetőséget felhasználva lehet a HakaTherm Multiplex 20×2-es ötrétegű bekötő csövet csatlakoztatni.

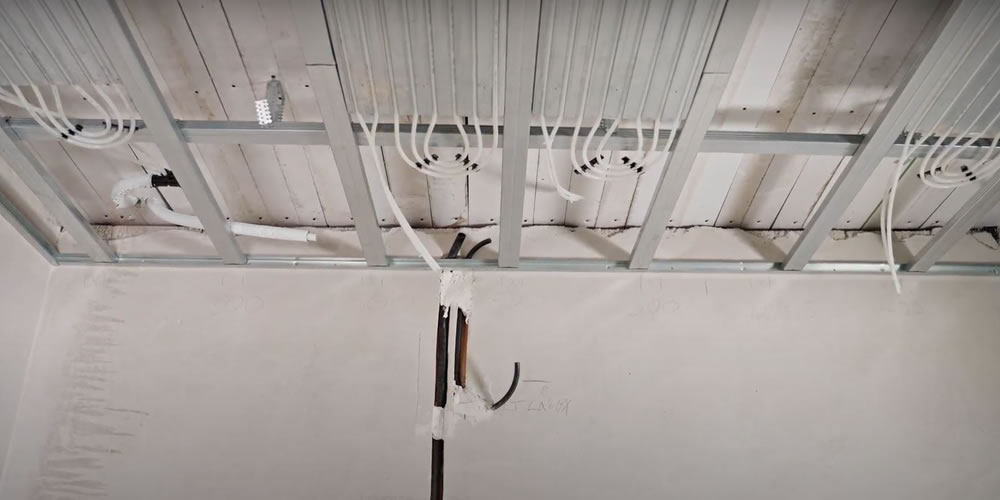

A gerincvezetékeket lehet a padlórétegben, illetve az álmennyezeti térben is elvezetni az osztótól a panelekig. Ezt a csőszakaszt minden esetben párazáró szigeteléssel kell ellátni, és a paneleket Tichelmann rendszerben kell kötni.

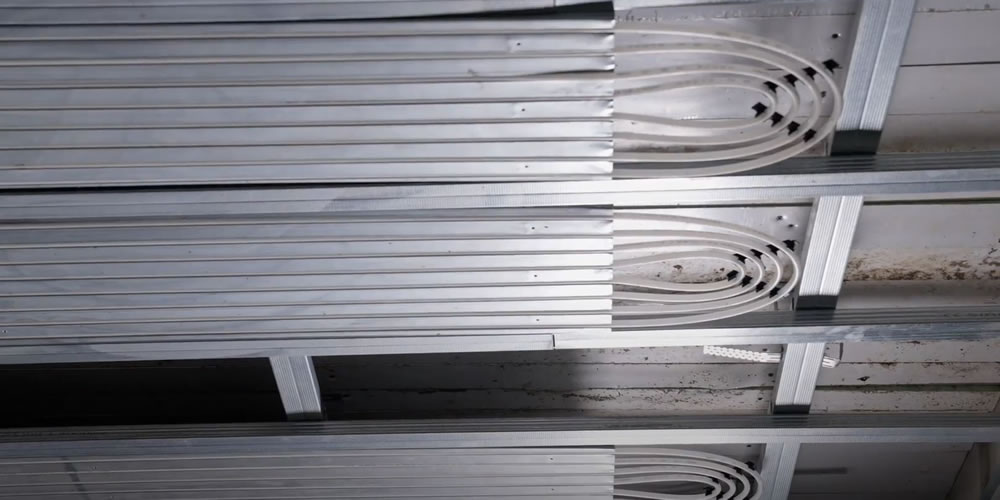

A paneleket a hátoldalukon lévő akasztó segítségével kell beakasztani az alsó gipszkarton profilszerkezetekbe. Először az egyik oldalon, majd a panel másik oldalát kicsit megemelve rátolni a következő profilt. Ideális esetben a panel szélei és a gipszkarton profilok összeérnek, így növelve a hőleadó felület nagyságát.

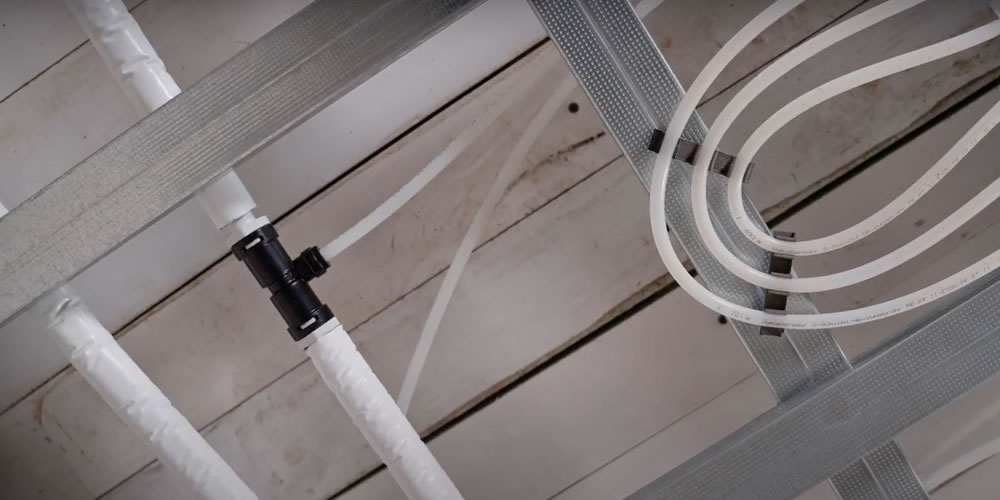

A HakaTherm SkyFlow Steel panelek 10×1-es PERT EVOH csövét és a HakaTherm Multiplex 20×2-es ötrétegű bekötő csövet a speciális HakaTherm SkyFlow Push Alpex műanyag idomokkal lehet egymáshoz csatlakoztatni. Ennek az idomcsaládnak nagy előnye az, hogy nem szükséges semmilyen présgépet használni a mennyezeti rendszer szerelésénél, elég a csővégeket megfelelő módon kezelni.
A levágás után kalibrálni és teljesen sorjátlanítani kell a csöveket. Ezt semmilyen esetben nem szabad elmulasztani! A 20×2-es csövet 39 mm-re, a 10×1,3 mm-es csövet 24 mm-re a csővégtől be kell jelölni, azután egyszerűen a jelölésig bele kell dugni az idomba. Az idomokat villáskulccsal oldani is lehet, de ebben az esetben a belső biztosító gyűrűt cserélni kell. A felszerelt rendszert minden esetben nyomáspróba alá kell vetni.
A nyomáspróba után felcsavarozott gipszkarton táblák hozzáérnek a HakaTherm SkyFlow panelekhez, így közvetlenül tudják átadni a hőenergiát.
