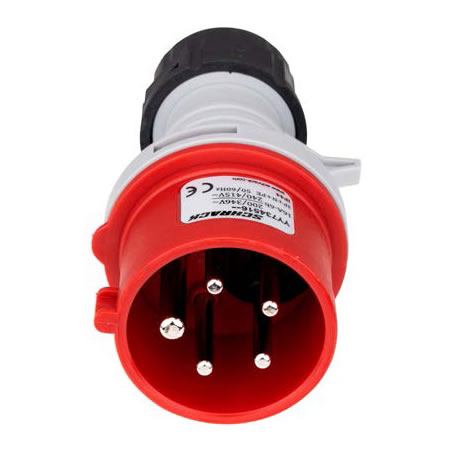

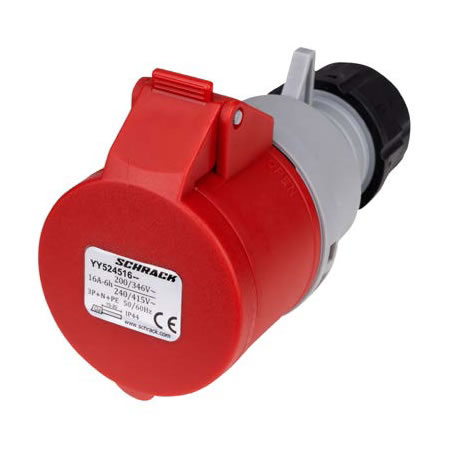

CEE dugaszolóvillák és kuplungok - Magnus sorozat

A Magnus sorozat CEE dugaszolóvillák és kuplungok robusztus kivitelűek, nagy ütésállósággal és ellenállósággal a szélsőséges környezeti feltételekhez. A CEE dugaszolóvillák és kuplungok védettsége IP44, és 16 A, 32 A, valamint 63 A változatban kaphatók csavaros csatlakozókapcsokkal.

  • robusztus kivitel nagy ütésállósággal
  • magas hőállóság
  • 16 A, 32 A és 63 A változatban

Letöltések

CEE dugaszolóvillák és kuplungok - Magnus sorozat <br>
(Magnus katalógus 15-25. oldal) - részletes termékismertető

részletes termékismertető

pdf 1.5 MB
CEE dugaszolóvillák és kuplungok - Magnus sorozat
(Magnus katalógus 15-25. oldal)


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

YY714516 YY714532 YY714563 YY514516 YY724516 YY724532 YY724563 YY524516 YY734516 YY734532

anyag

anyag

PA6

anyag

PA6

anyag

PA6

anyag

PA6; PC/ABS

anyag

PA6

anyag

PA6; PA66

anyag

PA6; PA66

anyag

PA6; PC/ABS

anyag

PA6

anyag

PA6; PA66

csatlakozó kivitele

csatlakozó kivitele

csavaros kapcsok

csatlakozó kivitele

csavaros kapcsok

csatlakozó kivitele

csavaros kapcsok

csatlakozó kivitele

rugós kapcsok

csatlakozó kivitele

csavaros kapcsok

csatlakozó kivitele

csavaros kapcsok

csatlakozó kivitele

csavaros kapcsok

csatlakozó kivitele

rugós kapcsok

csatlakozó kivitele

csavaros kapcsok

csatlakozó kivitele

csavaros kapcsok

frekvencia [Hz]

frekvencia [Hz]

50/60

frekvencia [Hz]

50/60

frekvencia [Hz]

50/60

frekvencia [Hz]

50/60

frekvencia [Hz]

50/60

frekvencia [Hz]

50/60

frekvencia [Hz]

50/60

frekvencia [Hz]

50/60

frekvencia [Hz]

50/60

frekvencia [Hz]

50/60

névleges áram (In) [A]

névleges áram (In) [A]

16

névleges áram (In) [A]

32

névleges áram (In) [A]

64

névleges áram (In) [A]

16

névleges áram (In) [A]

16

névleges áram (In) [A]

32

névleges áram (In) [A]

64

névleges áram (In) [A]

16

névleges áram (In) [A]

16

névleges áram (In) [A]

32

névleges üzemi feszültség (Ue) [V]

névleges üzemi feszültség (Ue) [V]

230/415

névleges üzemi feszültség (Ue) [V]

230/415

névleges üzemi feszültség (Ue) [V]

230/415

névleges üzemi feszültség (Ue) [V]

230/415

névleges üzemi feszültség (Ue) [V]

230/415

névleges üzemi feszültség (Ue) [V]

230/415

névleges üzemi feszültség (Ue) [V]

230/415

névleges üzemi feszültség (Ue) [V]

230/415

névleges üzemi feszültség (Ue) [V]

230/415

névleges üzemi feszültség (Ue) [V]

230/415

pólusok száma

pólusok száma

5 (3P+N+PE)

pólusok száma

5 (3P+N+PE)

pólusok száma

5 (3P+N+PE)

pólusok száma

5 (3P+N+PE)

pólusok száma

5 (3P+N+PE)

pólusok száma

5 (3P+N+PE)

pólusok száma

5 (3P+N+PE)

pólusok száma

5 (3P+N+PE)

pólusok száma

5 (3P+N+PE)

pólusok száma

5 (3P+N+PE)

szigetelési feszültség [V]

szigetelési feszültség [V]

690

szigetelési feszültség [V]

690

szigetelési feszültség [V]

690

szigetelési feszültség [V]

690

szigetelési feszültség [V]

690

szigetelési feszültség [V]

690

szigetelési feszültség [V]

690

szigetelési feszültség [V]

690

szigetelési feszültség [V]

415

szigetelési feszültség [V]

690

színválaszték

színválaszték

piros

színválaszték

piros

színválaszték

piros

színválaszték

piros

színválaszték

piros

színválaszték

piros

színválaszték

piros

színválaszték

piros

színválaszték

piros

színválaszték

piros

védettség

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védőérintkező állása

védőérintkező állása

6h

védőérintkező állása

6h

védőérintkező állása

6h

védőérintkező állása

6h

védőérintkező állása

6h

védőérintkező állása

6h

védőérintkező állása

6h

védőérintkező állása

6h

védőérintkező állása

6h

védőérintkező állása

6h
