Almeva STARR műanyag és Almeva EW rozsdamentes acél égéstermék-elvezetés a csehországi kastélyban

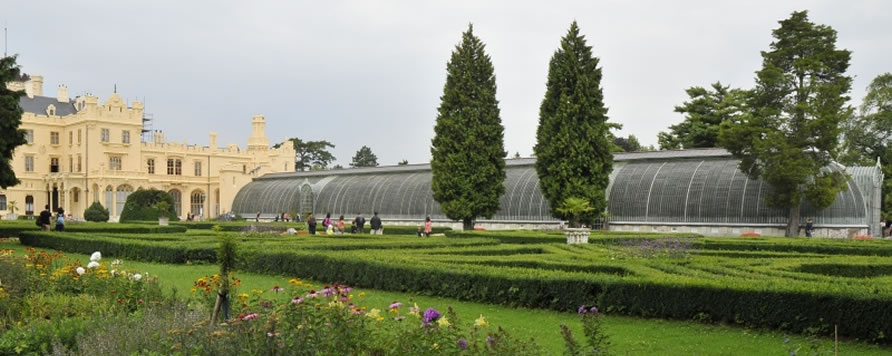

A csehorszagi Lednice kastélyának üvegháza (fotó: zamek-lednice.com)

A kastély üvegháza megmenekült: Lednicében versenyt futottak az idővel

A lednicei kastély, amelynek létezéséről már 1222-ből származnak írásos emlékek, egy gótikus erődből és annak udvarából alakult ki. Az egész kastélyt Európa egyik legnagyobb parkja veszi körül, amelyben velencei szökőkutat, római vízvezetéket, minaretet és a Janův hrad mesterséges romjait találhatjuk.

A kastély szerves részévé vált az 1843 és 1845 között épült üvegház, amelynek teljes hossza 92 méter, szélessége 13 méter, magassága pedig 7,5 méter. A maga korában technikai csodának számított. Szakértők és ritka vendégek érkeztek a világ minden tájáról, hogy megcsodálják nemcsak műszaki kivitelezését, hanem a trópusi és szubtrópusi növények sokaságát is.

A 2025-ös év eleje egyáltalán nem volt kedvező az üvegház gondnokának. Januárban krízishelyzetbe kerültek, amikor a két régebbi kazánok egyike (nem kondenzációs gázkazán) meghibásodott. Ez a különleges üvegház fűtési szintjének csökkenéséhez és a ritka egzotikus növények veszélybe kerüléséhez vezetett.

Trópusi és szubtrópusi növények a lednicei kastély üvegházában (foto: zamek-lednice.com)
Trópusi és szubtrópusi növények a lednicei kastély üvegházában (foto: zamek-lednice.com)

A munkával megbízott Almeva, az égéstermék elvezető rendszerek gyártója és forgalmazója, azonnal cselekedett, és nagyon rövid időn belül képes volt megtervezni, kiszállítani és a bonyolult égéstermék-elvezetést telepíteni az újonnan szállított kondenzációs gázkazánokhoz.

Az első és egyben nem könnyű feladat az üvegház alatt elhelyezkedő kazánház teljes átvizsgálása és a teljes égéstermék-elvezetés valós állapotának felmérése volt. Az eltűnt a fal mögött, ezért nem volt ismert a keresztmetszete, iránya és hossza. Az első javaslat kizárólag az Almeva munkatársainak feltételezésein és tapasztalatain alapult. Csak a tényleges kivitelezés során, a fal lebontása után derült ki, hogy egy 60 × 60 cm-es, egyenetlen téglaaknáról van szó.

Kilátás a kitisztított téglaaknából (60 x 60 cm) a kazánház felé, az Almeva STARR rendszerének telepítése előtt
Kilátás a kitisztított téglaaknából (60 x 60 cm) a kazánház felé, az Almeva STARR rendszerének telepítése előtt
Kilátás a kitisztított téglaaknából (60 × 60 cm) a kazánház felé, az Almeva STARR rendszerének telepítése előtt

A kazánházból (egy gyönyörű, boltíves helyiség, amelynek alaprajza körülbelül 15 × 10 m) egy körülbelül 15 m hosszú, vízszintes és ferde kürtő vezetett ki. Maga a tégla kémény hatékony magassága 20 m volt. Egyébként ez az a legmagasabb, villámhárítóval ellátott „tornyocska”, amelyet a látogató az üvegházból a lovarda felé nézve láthat. 1997-ig ez a tégla kémény két gőzkazán füstgázának elvezetésére szolgált, amelyekben kokszot égettek. Ezért az egész üvegház alatt egy alagút húzódik, amelyen át a két kazán hamuját elszállították.

Először a régi (300 mm átmérőjű, hőszigetelt rozsdamentes acél) füstcsöveket darabolták fel és távolították el. Bár a bontás helyszínén a megfelelő kéményhatás kellőképpen minimalizálta az óriási porfelhőt, az Almeva csapatának munkatársai a nap végén mégis úgy néztek ki, mint a bányászok.

A tégla kémény és az eredeti hőszigetelt rozsdamentes füstcsatorna alulról (szétszedve)
A tégla kémény és az eredeti hőszigetelt rozsdamentes füstcsatorna alulról (szétszedve)
A tégla kémény és az eredeti hőszigetelt rozsdamentes füstcsatorna alulról (szétszedve)

Az üvegház valóban hatalmas, és a természetéből kifolyólag nem hőszigetelhető, így a hőveszteség meglehetősen nagy. Ezért egy Hoval UltraGas 600D (2 × 300 kW) kondenzációs kazánt telepítetése mellett döntöttek.

Szemléltető példaként: egy 300 kW teljesítményű gázkazán esetében óránként körülbelül 30 m³/h földgáz (300 kWh = 0,3 MWh = 1,1 GJ) ég el, ami közel 50 kg/h vízgőzt eredményez. Egy jól működő kondenzációs kazánban a vízgőz körülbelül 70%-a (35 kg/h) kondenzálódik a kazánban (a hőcserélőben), így a füstgázútban további közel 30% (15 kg/h) vízgőz kondenzálódhat, mivel a füstgáz útja hőszigetelés nélküli (és ezért a füstgáz hőmérséklete majdnem megegyezik a környezeti hőmérséklettel). Emiatt nagy hangsúly kerül a teljes füstgáz-elvezetés tökéletes tömítésére (nedvesség és túlnyomás szempontjából), és különösen annak vízszintes részére (a kazán torka és a füstcső között).

Ezért a vízszintes részben 315 mm külső átmérőjű Almeva STARR műanyag rendszert, a függőleges részben pedig 300 mm átmérőjű Almeva EW rozsdamentes acél rendszert használtak (vízszintes csatlakozással).

Almeva STARR rendszer műanyag ellenőrző T-idoma a kémény alja felé nézve
Almeva STARR rendszer műanyag ellenőrző T-idoma a kémény alja felé nézve
Az Almeva STARR rendszer műanyag ellenőrző T-idoma a kémény alja felé nézve

Biztosnak kellett lenni abban, hogy az akna befalazása után a rendszer sok éven át kondenzátum szivárgás és bármiféle javítás nélkül működni fog. Bár a 315 mm átmérőjű műanyag rendszer nem szokványosan raktáron tartott méret, az Almeva azonnal ki tudta szállítani és összeállítani a teljes megrendeléshez szükséges, ilyen átmérőjű teljes műanyag- és rozsdamentes égéstermék-elvezetést.

A tapasztalatok megerősítették, hogy a Liechtensteinek korszakában minőségi anyagokat használtak, mert a füstcsövek rögzítési pontjai problémamentesen rögzíthetők voltak az eredeti téglákba, amelyekből az égéstermék-elvezetés épült.

Az újonnan telepített ALMEVA STARR műanyag cső a ferde aknából (60 x 60 cm) a kémény alja felé nézve (a kazánház felől)
Az újonnan telepített ALMEVA STARR műanyag cső a ferde aknából (60 x 60 cm) a kémény alja felé nézve (a kazánház felől)
Az újonnan telepített Almeva STARR műanyag cső a ferde aknából (60 × 60 cm) a kémény alja felé nézve (a kazánház felől)

A projekt megvalósítása emellett sok ismeretet is hozott az Almeva csapatának arról, hogy mi minden található a kastély alatt, hogyan oldották meg a fűtést műszakilag, és hogy az említett kastélytornyok valójában kémények.

Kilátás a „toronyból” az üvegházra és az új, 300 mm átmérőjű ALMEVA EW rendszer rozsdamentes kémény (építés közben)
Kilátás a „toronyból” az üvegházra és az új, 300 mm átmérőjű ALMEVA EW rendszer rozsdamentes kémény (építés közben)
Kilátás a „toronyból” az üvegházra és az új, 300 mm átmérőjű Almeva EW rendszer rozsdamentes kéményre (építés közben)

Az üvegház alatti rész tele van ritka műtárgyakkal, füstcsatornák és légcsatornák labirintusával. A kastély fénykorában akár 30 fűtő is dolgozott itt, akik többek között a fatüzelésű kemencéket is üzemeltették. Ezek a föld alatt voltak elhelyezve, és egy nagyon kifinomult csatornarendszeren keresztül melegítették a levegőt, amelyet a kastély termeibe vezettek. Tudta, hogy a lednicei kastély már a 19. században padlófűtést használt?

Kilátás a kémény felől a lednicei kastély fő szárnyára (Almeva EW kémény építés alatt)
Kilátás a kémény felől a lednicei kastély fő szárnyára (Almeva EW kémény építés alatt)
Kilátás a kémény felől a lednicei kastély fő szárnyára (Almeva EW kémény építés alatt)

Az egész folyamatot a helyi denevérek közössége felügyelte, és nemcsak számukra, hanem az Almeva csapatának is nagy és hihetetlen élmény volt az új égéstermék-elvezetés megvalósítása.

Szerzők: Ing. Jiří Horák, Ph.D., Ing. Petr Staněk
