A tervezési folyamatba illesztett egyedi gyártmányfejlesztés
Az épületet körülvevő homlokzati vízelvezetés kivitelezési munkáihoz az osztrák BG-Graspointner cég szállította az egyedi gyártású rozsdamentes folyókákat. Egyedi gyártásra, valamint a tervezés folyamatába integrált egyedi gyártmányfejlesztésre volt szükség. (A BG-Graspointner csapadékvíz-levezető, tároló- és kezelőrendszereket gyárt.)
Legek és bravúrok

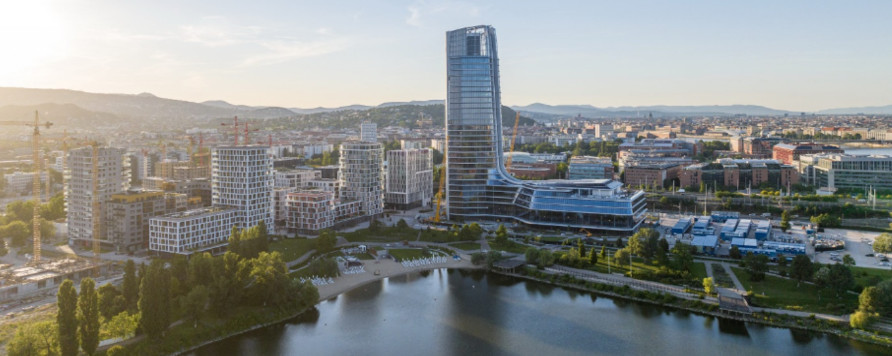

A MOL Campus Irodaház 28 emelet magas, 68 000 négyzetméteres alapterülettel és 5 000 férőhelyes nézőtérrel — majdnem annyival, mint a világhírű Sydney-i Operaház —, valamint közel 53 000 négyzetméternyi padlóburkolattal. A kivitelezéshez az ország legmagasabb toronydaruját használták, 10 800 tonna újrahasznosított acélt használtak fel (nagyjából ugyanannyit, mint amennyiből az Eiffel-torony épült), és 62 000 köbméter betont építettek be. A kúszózsalus technológiának köszönhetően 8–9 nap alatt készült el egy-egy szint.
A tervezési feladatokat a magyar FintaStudio közreműködésével a világ egyik leghíresebb londoni építészirodájára, a Foster és Partners végezte.
Fény és csapadék
28 ezer négyzetméter üveghomlokzat gondoskodik arról, hogy a munkaállomások 86%-a természetes megvilágítást kapjon. A 28 ezer négyzetméter üveghomlokzat nagymennyiségű csapadékvizet gyűjt össze és juttat el a terepszintre. Ezért az épület körüli csapadékvíz összegyűjtése és elvezetése kiemelten fontos feladat.
Az építészeknek egyedi megoldásokra volt szükségük, a megrendelő pedig magas minőségi elvárásokat támasztott. A folyókáknak követniük kellett a tervezők esztétikai irányelvei által megadott nyomvonalvezetést, figyelemmel kellett lenni az épületszerkezeti- és gépészeti részletmegoldásokra. Kihívást jelentett a folyókák számára a mélygarázs miatt rendelkezésre álló alacsony beépítési mélység, a homlokzati üvegfelületek nagy méretei, valamint a vízkivételi pontok korlátozott száma.
Egyedi tervezés — a BG-Graspointner Kft. közreműködésével
A felmerült tervezési és kivitelezési feladatok megoldása érdekében a BG-Graspointner magyarországi cége közel két éven keresztül részt vett az építészeti tervezésben és a műszaki megoldások kialakításában. Az optimális megoldás érdekében egyedi gyártásra valamint a tervezés folyamatába integrált egyedi gyártmányfejlesztésre volt szükség. A tervezés során lépésről lépésre alakultak ki a folyókák egyedi méretbeli és műszaki paraméterei, együttműködve az építész-, a közmű- és a kerttervezővel. Ennek eredményeképpen az építészeti kiviteli tervek részletrajzaiban már a speciális helyigényű és hidrológia méretezésű egyedi termékek szerepeltek.
A kivitelezés: az egyedi kivételek miatt minden szakasz egyedi gyártmánytervezést igényelt
Végső megoldást az egyedi gyártású és tervezésű rozsdamentes acél résfolyókák szolgáltatták, melyeket vízhatlanul hossztoldott kivitelben, ívelt elemekben gyártott a BG-Graspointner cége (nem szegmensekből összeillesztve). A kivitelezés során, a helyszíni adottságok módosulása a gyártmánytervek folyamatos korrigálását tette szükségessé a gyártó részéről.
Amennyiben Ön is építési projekt megvalósításán dolgozik, bízza a vízelvezetést a BG-Graspointner kínálta megoldásokra. A cég tervezést segítő szolgáltatásával, bármely feladatban, Ön is megtalálhatja a legoptimálisabb műszaki megoldásokat.
Keresse a BG-Graspointner területi képviselőit és a tervezési tanácsadó kollégáit.
Projekt adatok
Projekt neve: Mol Campus
Helyszín: Kopaszi Gát, Budapest
Beépített folyókák: egyedi, vízmentesen hossztoldott, rozsdamentes résfolyókák
- íves folyóka, S150, m=165 mm, 36 folyóméter
- egyenes folyóka, S150, m=165 mm,127,07 folyóméter
- Kifolyóelem S150 folyókához: 18 db.
- íves folyóka, S200, m=280 mm: 7,49 folyóméter
- egyenes folyóka, S200, m=280 mm: 174,57 folyóméter
- kifolyás S200 folyókához: 17 db.
Összes folyóméter: 445 m
Műszaki támogatás: BG-Graspointner — egyedi homlokzati folyókák és rácsok tervezése és kivitelezése
Építészeti tervezés: FintaStudio, Budapest; Foster és Partners, London
Kivitelező: MARKET Zrt.
