A KRL Watchdog egy energiafelügyeleti rendszer ipari fázisjavító berendezések távoli ellenőrzésére és vezérlésére. A fázisjavító berendezések jelentős szerepet játszanak a gazdaságos villamosenergia felhasználásban és a hatékony energiaellátásban. A berendezésekben üzemelő kondenzátorok kritikus elemei a kis/középfeszültségű villamos hálózatoknak. A távfelügyelet valós idejű adatok ellenőrzésével valósul meg. A felhasználók azonnal értesülhetnek az esetleges hibajelzésekről, így elkerülhetik a fázisjavítók meghibásodásával járó energiaveszteségeket és meddőenergia költségeket. A fejlesztés során meglkották a KRL Watchdog webszoftvert, amelyhez kapcsolódóan készült egy mobiltelefonos és egy táblagépes applikáció is.
Termékismertető
Az eszköz egy inverter alapú PFC megoldás, mely képes induktív és kapacitív irányba meddőt kompenzálni. Garantáltan induktív, 0,99 érték tartása mellett fokozatmentesen kapcsol, elkerüli az alul-vagy túlkompenzálást. Az SVG (Statikus Var Generátor) kompenzálja a rendszer által igényelt specifikus teljesítményt. 15 msec kapcsolási sebesség, RS 485 kommunikáció, Modbus protokoll, IGBT vezérlés.
Egy- vagy háromfázisú középfeszültségű kondenzátorok acélházban elhelyezett lapos tekercsekkel, fedélen porcelán kivezetőkkel. Mind az egyfázisú, mind a háromfázisú kondenzátorokat a kis veszteségi tényező (tgδ), és kedvező részleges kisülési tulajdonság (magas gyújtási és kialvási feszültségek) jellemzik. Ezek a tulajdonságok a tiszta film dielektrikumnak köszönhetők. Az MSD öngyógyuló kondenzátorok gyártási technológiája lehetôvé teszi a középfeszültségű kondenzátorok gazdaságos gyártását gyúlékony és környezetkárosító olaj töltetek alkalmazása nélkül. A kondenzátor nagyszámú jó minőségű öngyógyuló MKP elemből áll, melyek rozsdamentes acélházban egymáshoz csatlakoznak.
A KRL Kontrol széleskörű választékot nyújt fázisjavító berendezésekből figyelembe véve a legkülönbözőbb üzemi körülményeket:
- a hálózat szennyezettsége áram és feszültség harmonikusokkal (sima, vagy fojtótekerccsel ellátott berendezés);
- meddőteljesítmény változásának gyorsasága (mágneskapcsolós, vagy tirisztoros fokozatkapcsolású berendezés);

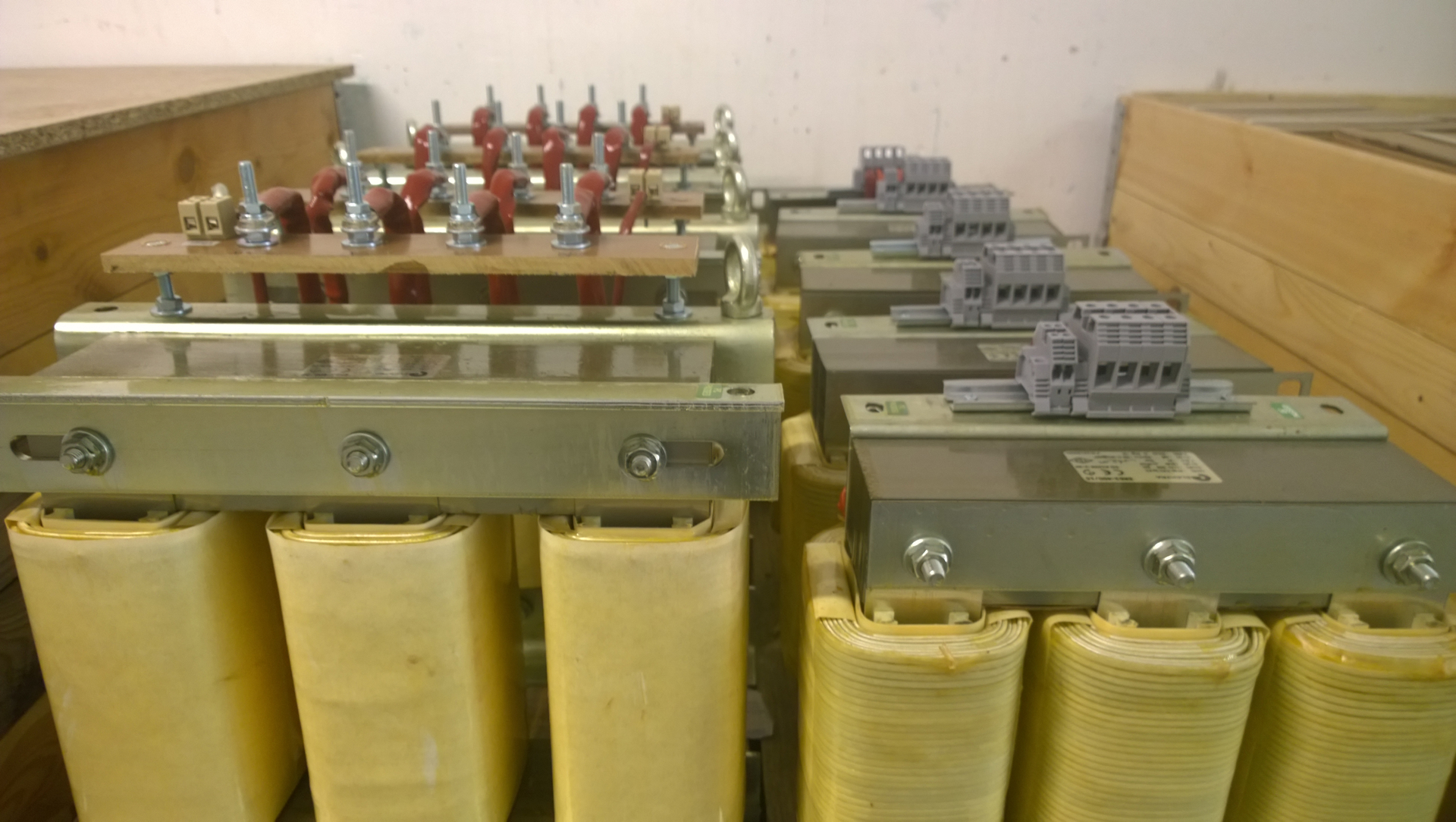

- induktív vagy kapacitív meddőteljesítményt (esetleg mindkettőt) kell e kompenzálni (kondenzátoros, söntfojtós, vagy vegyes kialakítású berendezés);
- környezeti hatások, környezeti hőmérséklet (beltéri, kültéri kivitel, vagy megerősített kondenzátorokkal épített berendezés).
A KRL Kontrol fogyasztásmérői között megtalálhatóak a direkt és közvetett csatlakozású, az egy- és háromfázisú, az egyszerű kivitelű és a különböző multiméter funkciókkal, be- és kimenetekkel, illetve MID tanúsítvánnyal is rendelkező eszközök.
A legtöbb táblaműszer a feszültség- és áramértékek, valamint a teljesítmény és fogyasztás mellett méri a hálózat egyéb fontosabb paramétereit is (frekvencia, teljesítménytényező, harmonikusok stb.). Bővítő modulok segítségével lehetőség van különböző kommunikációk (USB, RS-232, RS-485, Ethernet stb.) kiépítésére, így képesek a mért adatokat továbbítani, hibajelzéseket küldeni. Háttérvilágítású grafikus LCD kijelzővel, egyszerű és intuitív navigációs menüvel és nagy mérési pontossággal rendelkeznek.
