IMI Heimeier Globo D vörösöntvény gömbcsap ivóvizes rendszerekhez

Letöltések

műszaki adatlap

pdf 1005.4 kB

IMI Heimeier Globo D vörösöntvény gömbcsap ivóvizes rendszerekhez
(5330-31.483 HU Globo D ed.5 08.2022)

szerelési útmutató

pdf 958.6 kB

Szerelési utasítás Globo D vörösöntvény ivóvízes golyóscsaphoz

Szakvélemény Heimeier Globo D vörösöntvény gömgcsapok ivóvíz- és használati melegvíz-ellátás területén (max. 60°C) történő alkalmazhatóságáról <br>
(Nemzeti Népegészségügyi Központ - 2019. január 3.) - tanúsítvány

tanúsítvány

pdf 407.1 kB

Szakvélemény Heimeier Globo D vörösöntvény gömgcsapok ivóvíz- és használati melegvíz-ellátás területén (max. 60°C) történő alkalmazhatóságáról
(Nemzeti Népegészségügyi Központ - 2019. január 3.)

CAD fájl

dwg 190.4 kB

Globo D (cikkszám: 0670-03-000)

CAD fájl

dwg 182.7 kB

Globo D (cikkszám: 0670-02-000)

CAD fájl

dwg 165.0 kB

Globo D (cikkszám: 0670-04-000)

BIM fájl

zip 1.1 MB

Globo D (1 db Revit RFA BIM fájl)

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok


alkalmazási terület	alkalmazási terület ivóvizes rendszerek
anyag	anyag cinkkiválással szemben ellenálló vörösöntvény
méret - átmérő [mm]	méret - átmérő [mm] DN 15 - DN 50 (belső menetes, ürítőcsonk nélkül); DN 15 - DN 32 (belső menetes, Viega és Mapress préscsatlakozókkal); DN 15 - DN 32 (külső/belső menetes, Viega és Mapress préscsatlakozókkal, ürítőcsonkkal)
névleges nyomás [bar]	névleges nyomás [bar] PN 16
üzemi hőmérséklet [°C]	üzemi hőmérséklet [°C] -10…+120; -10…+110 (préscsatlakozókkal); -10…+95 (ürítőcsonkkal)

Áttekintés

IMI Heimeier Globo D - Vörösöntvény gömbcsap ivóvizes rendszerekhez

A Globo D széles körben alkalmazható gömbcsap ivóvizes rendszereknél. A kompakt kézikeréknek köszönhetően a Globo D gömbcsap ideális választás mind a hőtermelőknél, mind az elosztó hálózatokban.

IMI Heimeier Globo D gömbcsap ivóvizes hálózatokhoz

Galéria

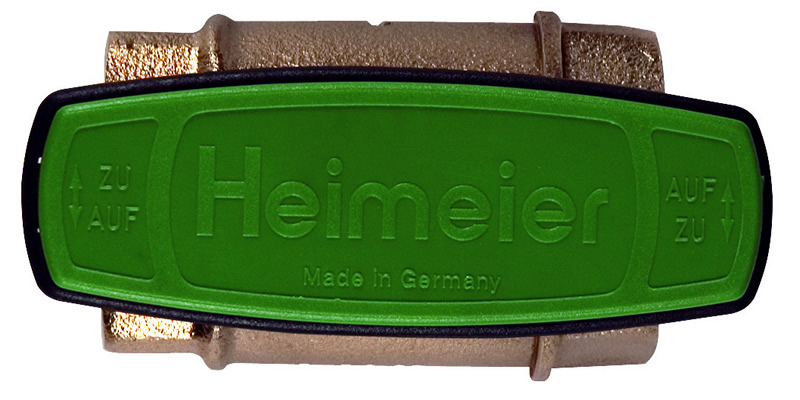

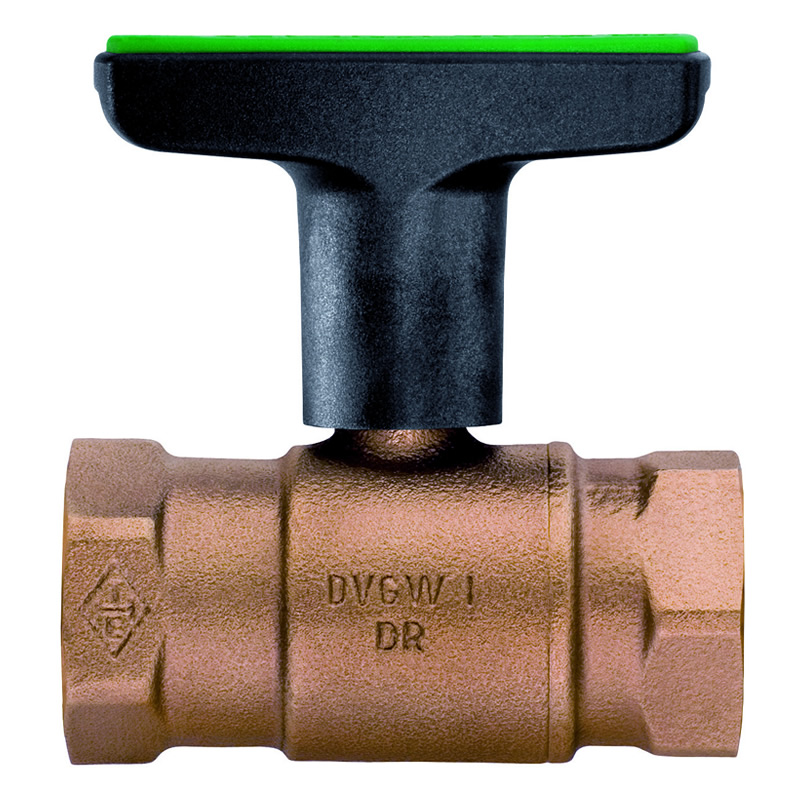

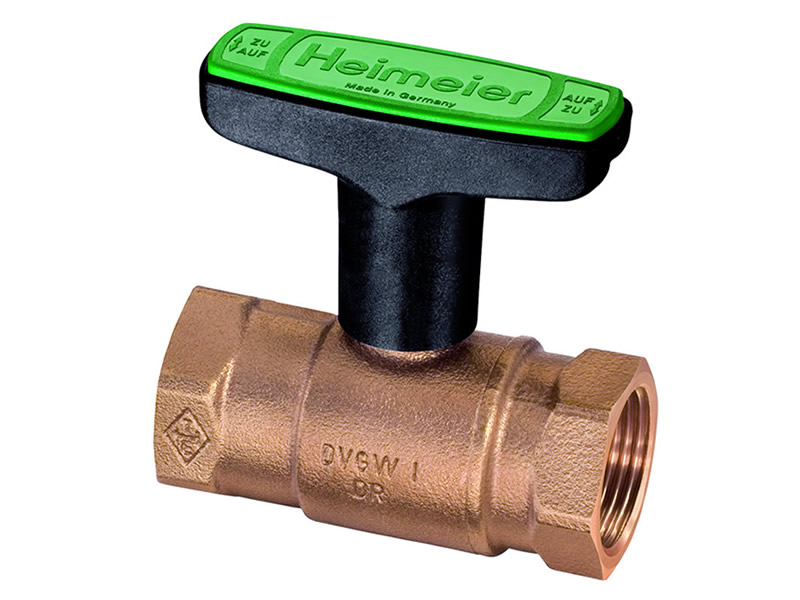

1”-os B-B változat

Galéria

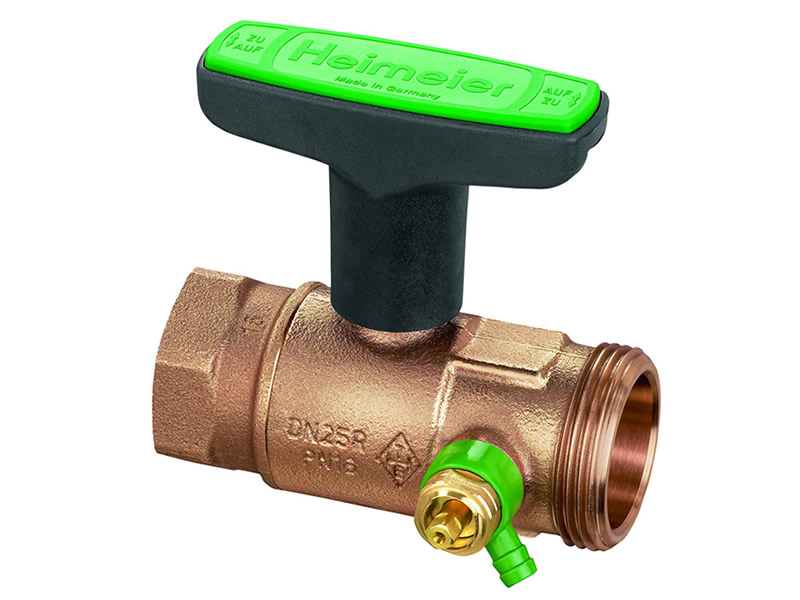

1”-os B-B változat ürítőszeleppel

Galéria

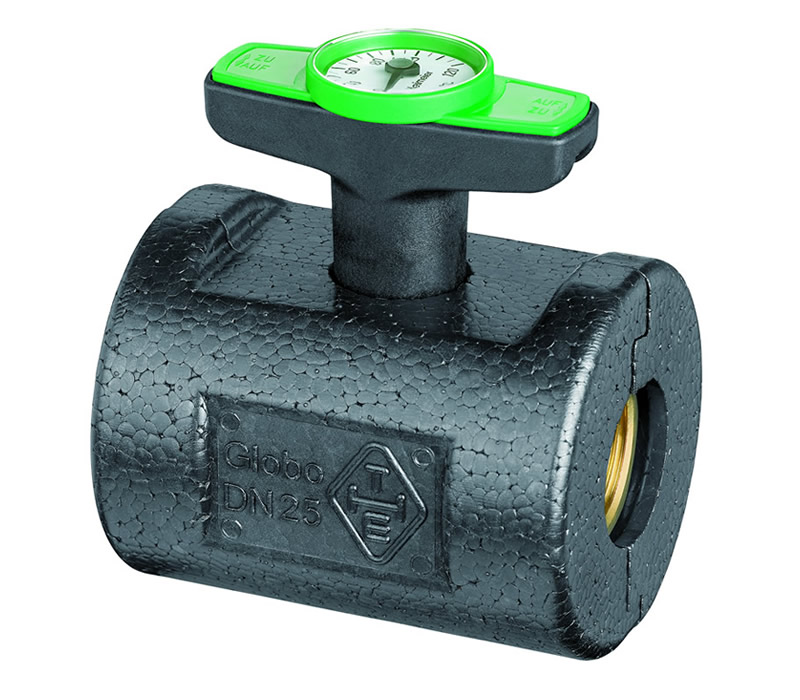

1”-os B-B változat formatervezett szigeteléssel
Galéria

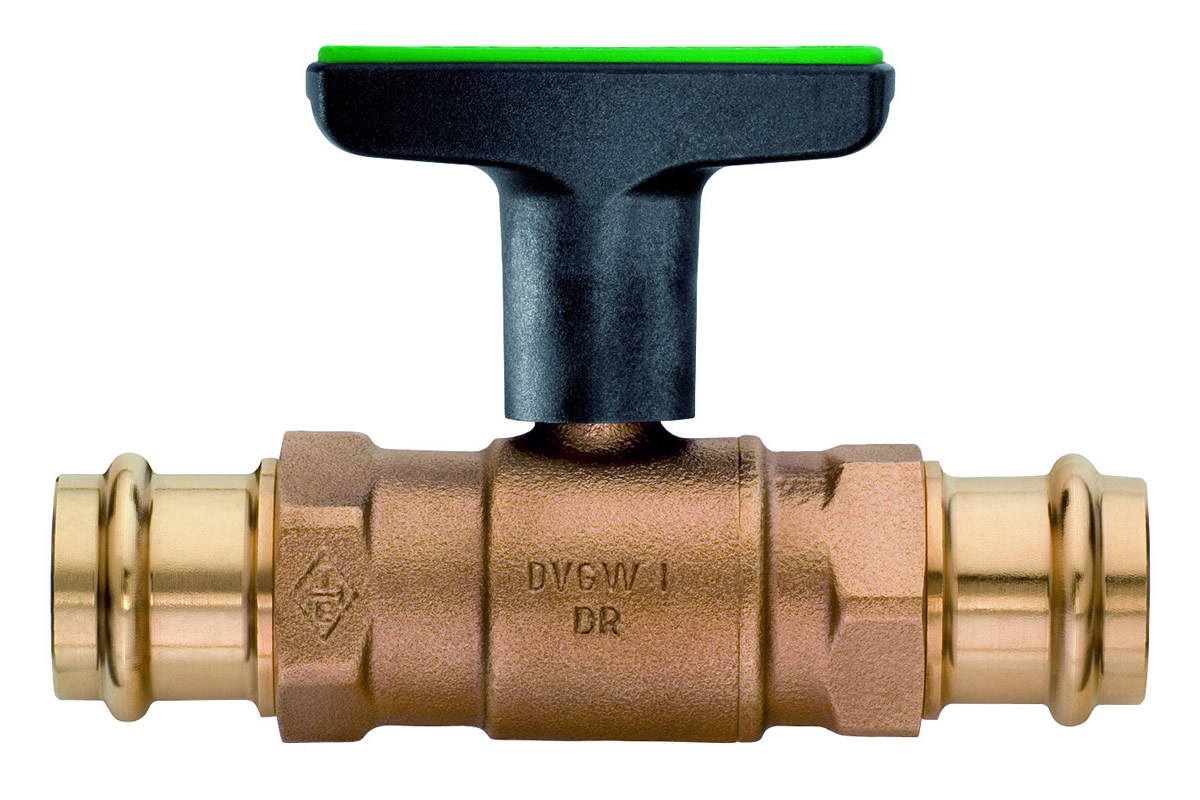

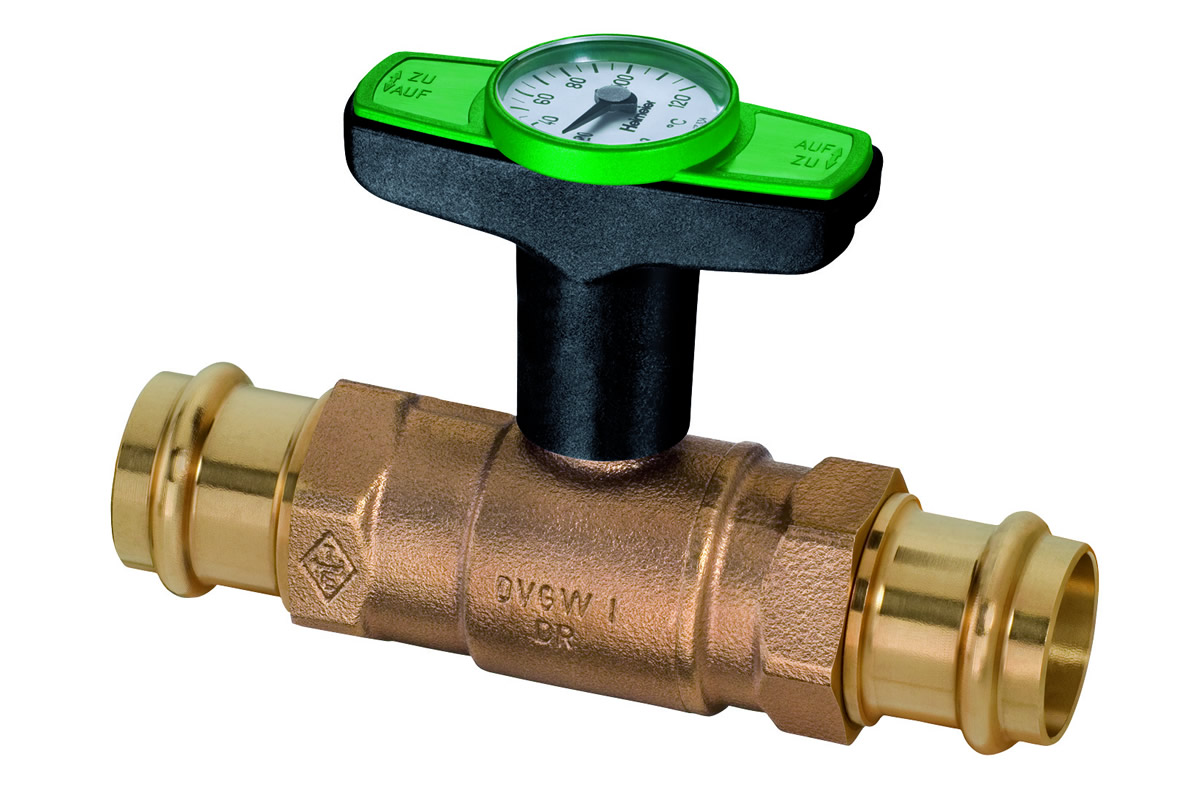

1”-os B-B változat Viega préscsatlakozással

Műszaki ismertető

Alkalmazás:
Ivóvizes rendszerek

Funkciók:

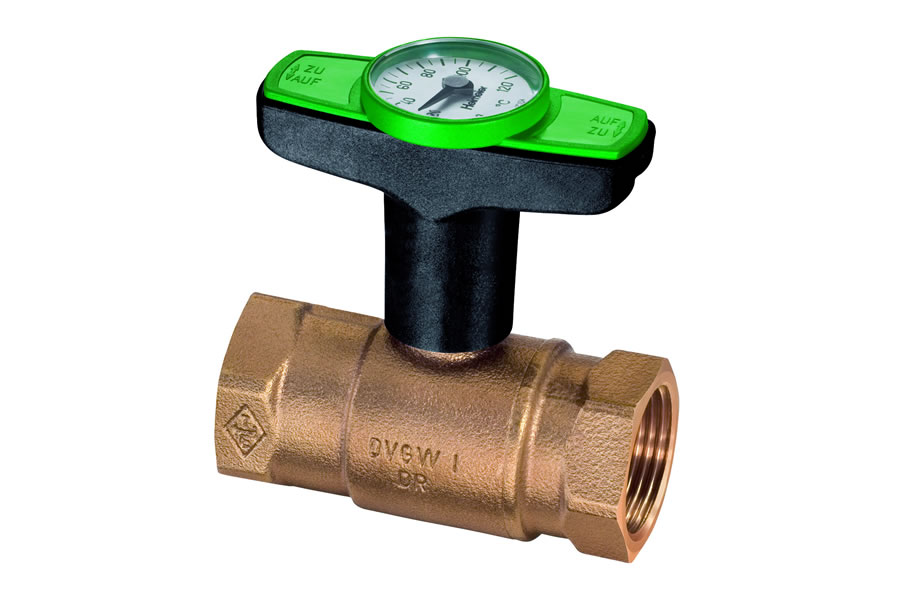

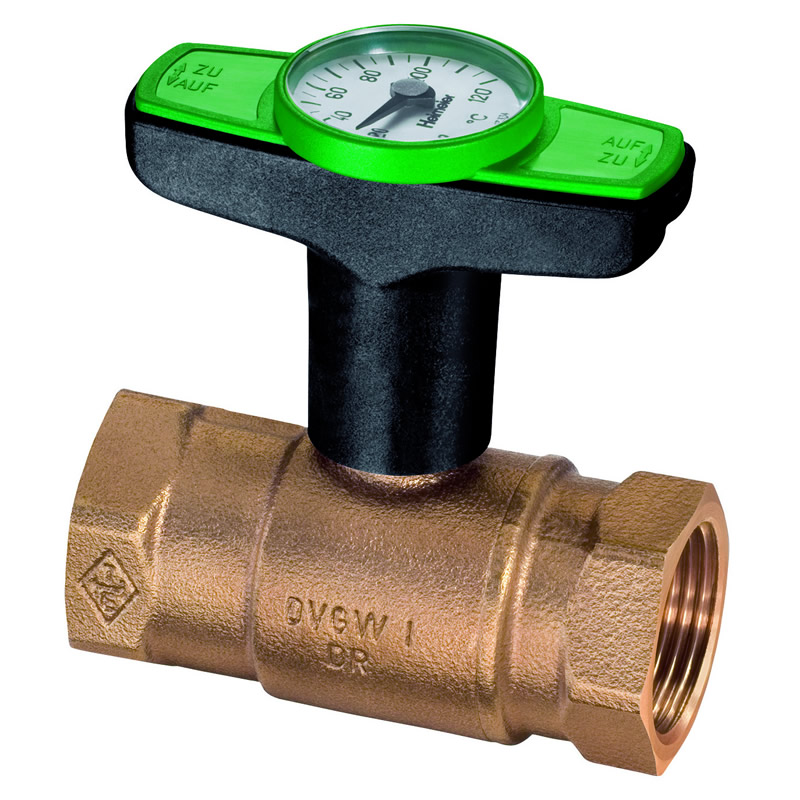

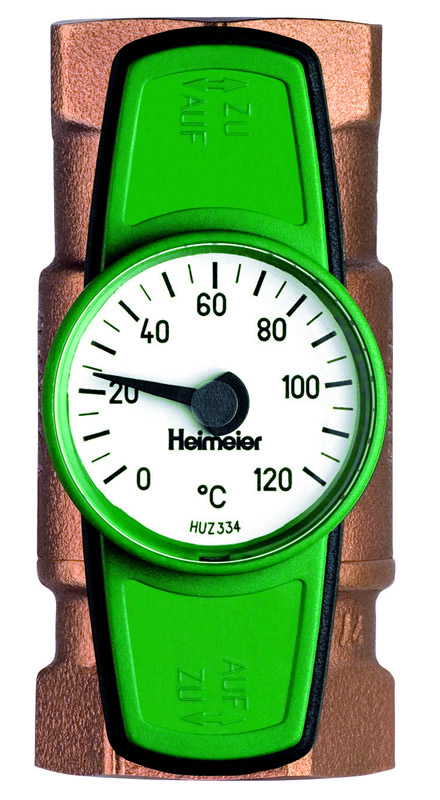

Elzárás: A leszerelhető kézikerék ütésálló műanyagból készül. A rejtett kézikerék ütközőnek köszönhetően nincsenek kiálló fém alkatrészek amelyek sérüléseket okozhatnak. A kézikerék lecserélhető beépített hőmérős változatra is.
Ürítés (0675 és 0676)

Méretek:
Elérhető belső menetes kivitelben, ürítőcsonk nélkül, DN 15 - DN 50 mérettartományban, Viega és Mapress préscsatlakozókkal DN 15 és DN 32 mérettartományban. Külső/belső menetes kivitelben, Viega és Mapress préscsatlakozókkal, ürítőcsonkkal DN 15 - DN 32 mérettartományban elérhető.

Névleges nyomás:
PN 16

Hőmérséklet:
Legmagasabb üzemi hőmérséklet -10°C...+120°C, préscsatlakozókkal 110°C, ürítőcsonkkal 95°C.

Anyagok:
A szeleptest és a záróelem cinkkiválással szemben ellenálló vörösöntvényből készül.
A záróelem speciálisan megmunkált, egyenes furattal és teflon bevonattal készül.
A karbantartás-mentes kettős O-gyűrűs tömítés EPDM-ből, az elzáró elem tömítése teflonból (PTFE) készül.

Szigetelés:
A hőszigetelő héjazat a belső menetes és préskötéses verziókhoz két egymáshoz kapcsolható félből áll.

Szelepmozgatók:
M106 szelepmozgató a DN 10 – 32 szelep méretekhez
Cikkszám. 0600-00.700.

Engedélyek:
A Globo D megfelel a következő előírásoknak: DVGW W 570-1, DVGW W 270, DIN EN 13828, DIN 50930-6 és KTW. A DIN 4109 szabvány szerint az I-es szerelvényosztályba sorolva (az EN ISO 3822 1. és 3. része szerint bevizsgálva)
Nemzeti Népegészségügyi Központ (NNK) által kiadott ivóvíz- és használati melegvíz-ellátás területén alkalmas közegészségügyi szakvélemény.

Felépítés

Galéria

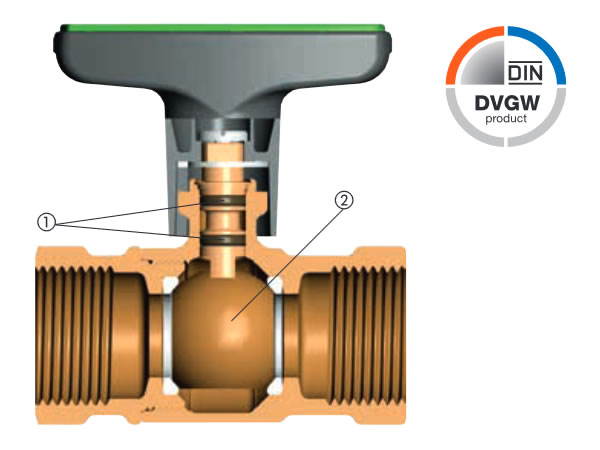

1”-os BB változat metszete

1. Tengelytömítés két O-gyűrűvel
2. Tömör vörösöntvény gömb

Alkalmazási példák

Galéria

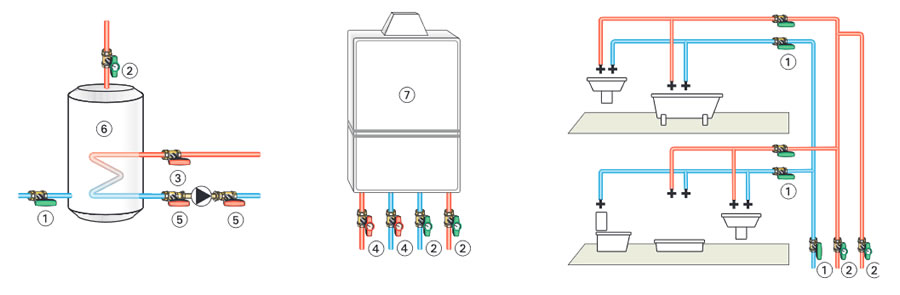

a Globo-D néhány alkalmazási példája

1. Globo D
2. Globo D hőmérővel
3. Globo H
4. Globo H hőmérővel
5. Globo P
6. HMV tároló
7. Kazán

Diagram

Galéria

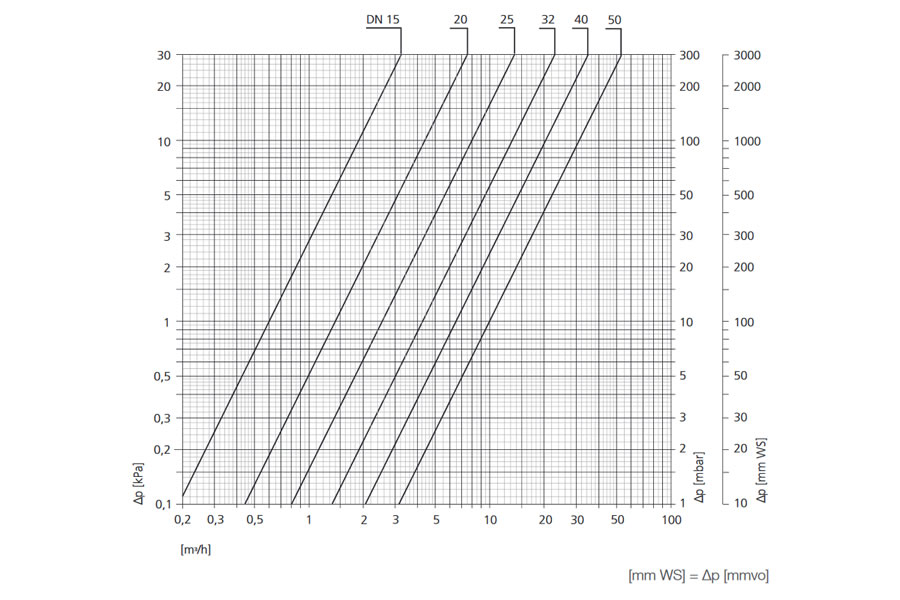

a Globo-D nyomásdiagramja
