IMI Heimeier Globo D vörösöntvény gömbcsap ivóvizes rendszerekhez

A termék rendelkezik a Nemzeti Népegészségügyi Központ jóváhagyásával

Az IMI Heimeier által gyártott és töretlen népszerűségnek örvendő Globo vörösöntvény gömbcsap család legújabb tagja széles körben alkalmazható elzáró szerelvény ivóvizes rendszerekben.

A zöld színű működtető kar kompakt működési sugarának köszönhetően a Globo D gömbcsap ideális választás az egymás mellett történő felszerelésre elosztó hálózatokban.

Az ivóvizes gömbcsap esetében is lehetőség van a megfelelő energiamegtakarítási utasításoknak előírt hőveszteség elleni szigetelés alkalmazására. A BB menetes változat esetén ez az előírás hőszigetelő burkolattal, vagy egyenes csőszigeteléssel egyszerűen teljesíthető. A működtető kar a hőszigetelésen kívül helyezkedik el.

A külső/belső menetes kivitel segítségével a megfelelő menetes, forrasztott, hegesztett vagy préscsatlakozós IMI Heimeier csatlakozók használatával oldható csatlakozás hozható létre. A külső menet más lapos tömítéses, közvetlen rögzítésű vagy csúszó csatlakozásos csavarkapcsolat kialakítására is alkalmas.

Heimeier Globo D vörösöntvény gömbcsap ivóvizes rendszerekhez
IMI Heimeier Globo D vörösöntvény gömbcsap ivóvizes rendszerekhez

A Globo D megfelel a következő követelményeknek:

  • DVGW W570-1 (ivóvizes rendszerek, pl. kézi működtetésű golyóscsapok, - követelmények és tesztek).
  • DVGW W270 (Az ivóvizes alkalmazásokban használt anyagokon a mikroorganizmusok szaporodásának vizsgálata és értékelése)
  • DIN EN 13828 (Kézi működtetésű gömbcsapok az épületek ivóvizes hálózataiban)
  • DIN 50930-6 (Korróziónak kitett fémes anyagok víz általi korróziója csövekben, tartályokban és készülékekben – az ivóvíz összetételének hatása)
  • KTW (Ajánlás műanyagokhoz és egyéb nem fémes anyagokhoz)
  • Kiváló zaj karakterisztika, a DIN 4109 I. számú csoportnak megfelelően (az EN ISO 3822, 1.és 3. rész alapján tesztelve)
  • Nemzeti Népegészségügyi Központ KÖZ-17140/2018 számú szakvéleménye ivóvíz- és használati melegvíz-ellátás területén (max.65°C) történő alkalmazhatóságáról

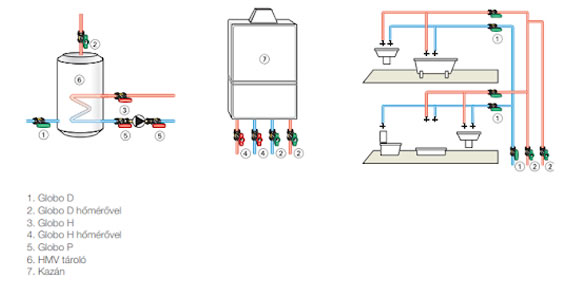

Alkalmazási példák:

Globo D gömbcsap - alkalmazási példák
IMI Heimeier Globo D vörösöntvény gömbcsap ivóvizes rendszerekhez

A Globo D felszerelése során az alábbi utasításokat kell figyelembe venni:

  • Az átfolyási irány tetszőleges.
  • A tömítőelemek forrasztási és hegesztési munkálatok során keletkező sérüléseinek elkerüléséhez a szerelvényt védeni kell a melegtől.
  • A Globo D utólagos cserélhetőségére meglazítható csavarzatokat kell alkalmazni.
  • A préscsatlakozós Globo D felszereléséhez lásd a „Viega-préskötések készítése” c. útmutatót is.
  • Leürítővel rendelkező Globo D esetén az ürítőszelepet és a dugót (öntömítő) az előirányzott csatlakozókba kell becsavarni oldalt a házon (max.15 Nm).
  • Hőmérő, utólag beszerelhető a kezelőfogantyúban lévő zöld zárókupak egyszerű cseréjével, lásd a „Globo D” prospektust.
  • A Globo D golyóscsappal érintkező emberi felhasználásra szánt víz hőmérséklete közegészségügyi szempontból a 65°C-ot nem haladhatja meg.
  • A Globo D golyóscsapot tartalmazó csőszakaszt a használatbavétel előtt legalább egy napra ivóvízzel fel kell tölteni, az öblítővizet a csatornába kell engedni, azt háztartási célra felhasználni nem szabad. Csak ezután szabad megkezdeni a tárgyi termékek rendeltetésszerű használatát.
  • Tekintettel arra, hogy a melegvíz fémoldó képessége nagyobb, ajánlott mind a főzéshez, mind az iváshoz hideg vizet használni, melegvíz szükséglet esetén azt felmelegítve fogyasztani.
  • A Globo D golyóscsapok ólomcsövet tartalmazó vezetékhálózatba történő beépítése esetén növelhetik az ólomkioldódás kockázatát, így nem javasolt a termékek ilyen rendszerekben történő alkalmazása.
  • A gyártónak nincs speciális előírása a termék tisztítása/fertőtlenítése vonatkozásában. A termékek tisztítása / fertőtlenítése során használt vegyszerekre vonatkozóan a 201/2001(X.25.) Kormányrendeletben, illetve a 38/2003. (VII.7) ESzCsM-FVM-KvVM együttes rendeletben leírtak a mérvadóak.

A hírben szereplő termékek

IMI Heimeier Globo D gömbcsap ivóvizes hálózatokhoz

IMI Heimeier Globo D gömbcsap ivóvizes hálózatokhoz

A IMI Heimeier Globo D gömbcsap ivóvizes rendszerek speciális igényeihez lett tervezve, rendelkezik NNK, DVGW minősítésekkel. A kompakt kézikeréknek köszönhetően a Globo D gömbcsap ideális választás mind a hőtermelőknél, mind az elosztó hálózatokban. A szeleptest és a záróelem cinkkiválással szemben ellenálló vörösöntvényből készül. A kézikerék lecserélhető beépített hőmérős változatra is. A Globo D gömbcsaphoz két félből álló hőszigetelés is rendelhető.
