Tűzihorganyzott acél kapulappal ellátott tűzgátló szállítópálya-lezárás – ECClos-S

Letöltések

tervezési segédlet

pdf 265.5 kB

Stöbich ECClos-S tűzgátló szállítópálya lezárás
(beépítési rajz)

CAD fájl

dwg 250.0 kB

Stöbich ECClos-S

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok


ajtólap vastagsága [mm]	ajtólap vastagsága [mm] 122
beépíthetőség	beépíthetőség tégla-, vasbeton-, gázbeton-, könnyűszerkezetű (gipszkarton) falszerkezetekbe
méret - magasság (h) [mm]	méret - magasság (h) [mm] 200-4500
méret - szélesség (w) [mm]	méret - szélesség (w) [mm] 200-4500
opció	opció szárny RAL pórszórása; UPS külső szünetmentes tápegység; konvejorleürítő rendszer; hangjelző kürt; fényjelző lámpa
tűzállósági fokozat	tűzállósági fokozat EI30 - EI120

Áttekintés

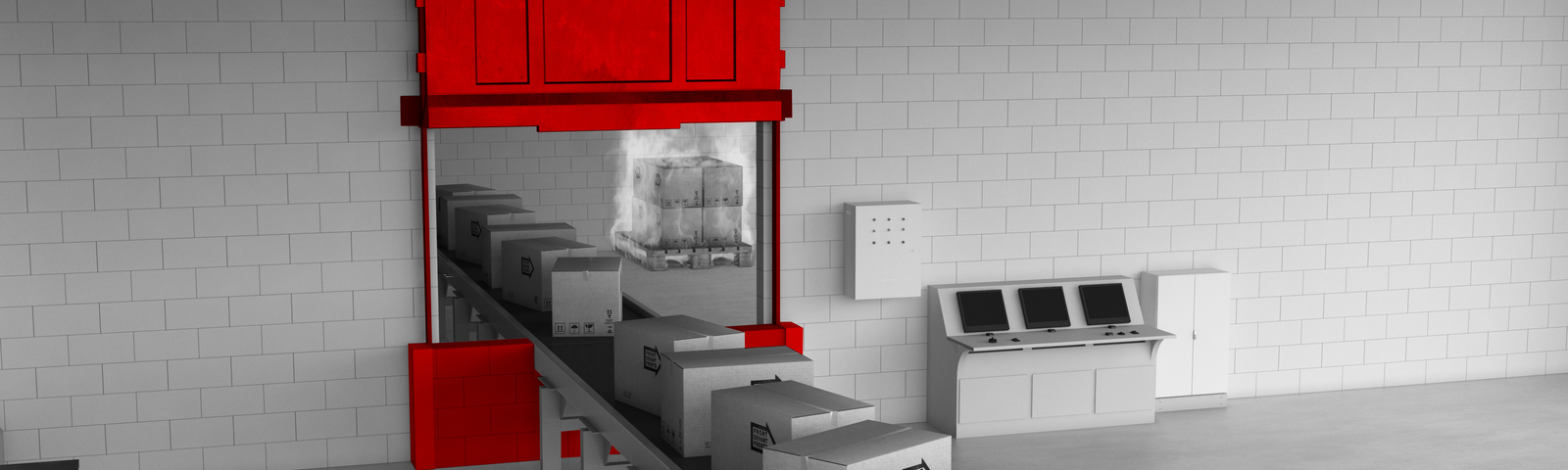

Az ECClos-S technológiai szállítópályák tűzgátló lezárására alkalmas nyílászáró. A szállítópálya a falnyíláson folyamatosan átmenő vagy megszakított egyaránt lehet. Az ECClos tűzgátló lezárás EI30 – EI120 tűzállósági teljesítménnyel rendelkezik, típustól függően. A termék Európai műszaki engedéllyel (ETA-16/0835), CE megfelelőségi nyilatkozattal és teljesítmény nyilatkozattal rendelkezik. Az ECClos-S konvejorkapu beltéri nyílászáró.

Galéria

Stöbich ECClos-S tűzgátló szállítópálya lezárás

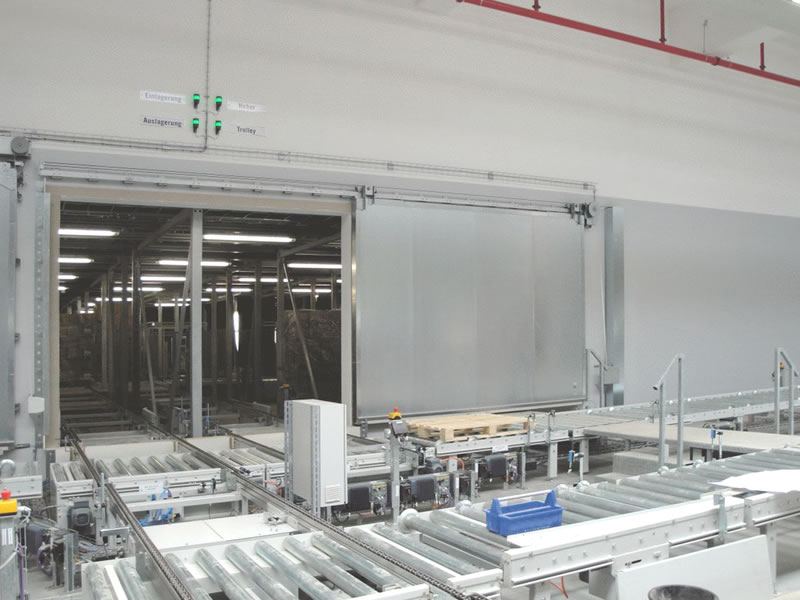

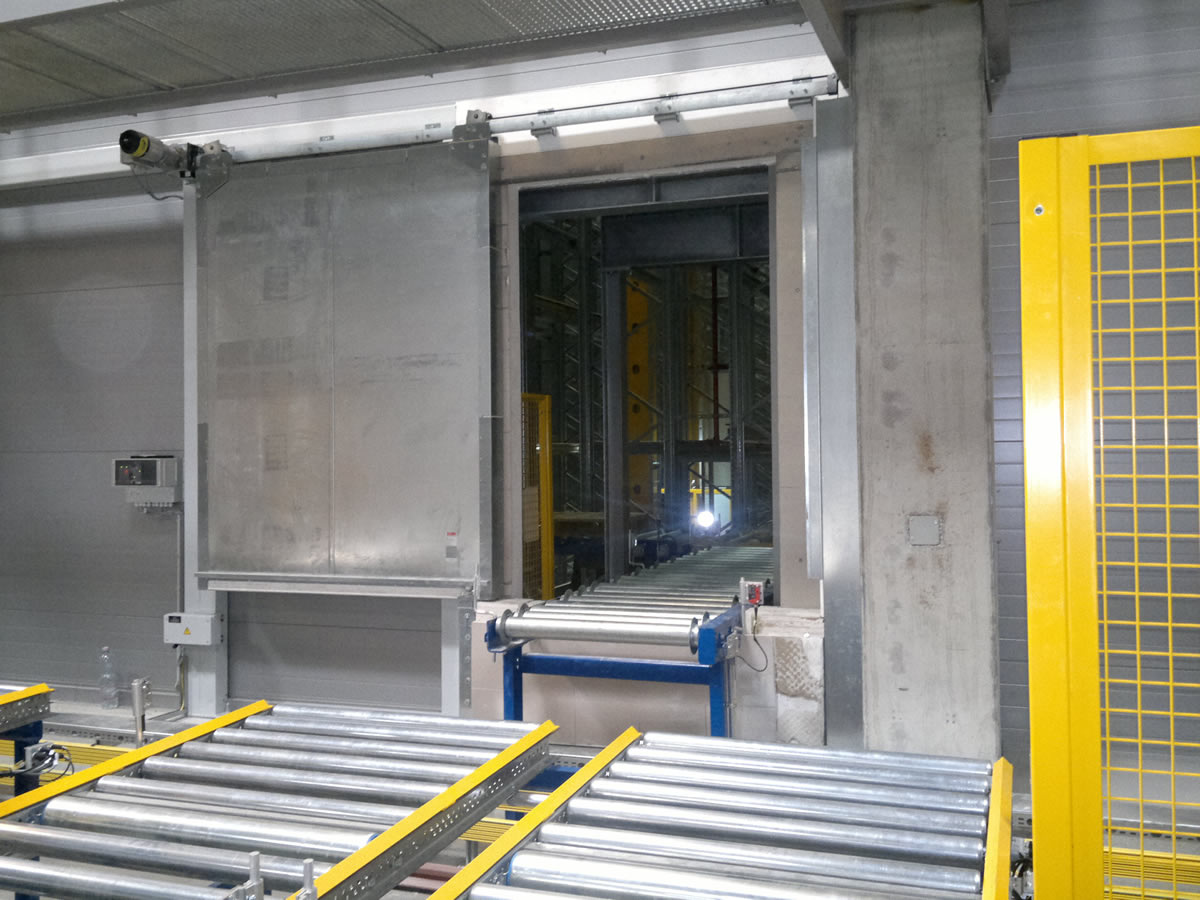

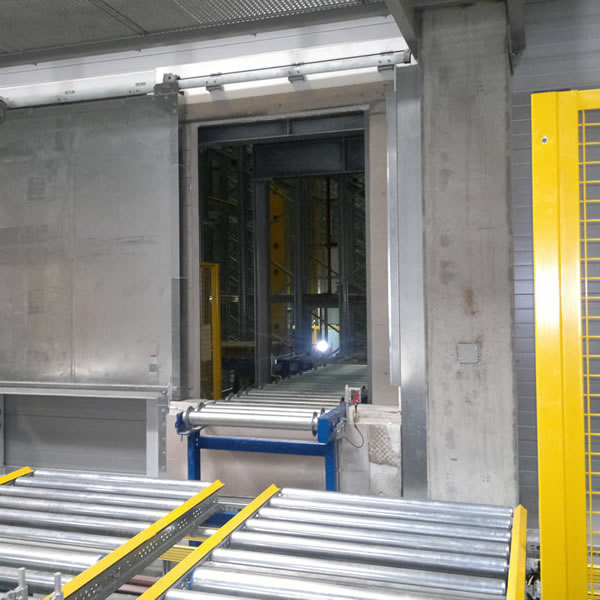

Beépíthető tégla-, vasbeton-, gázbeton-, valamint könnyűszerkezetű (gipszkarton) falszerkezetekbe. Az ECClos tűzgátló kapu függőleges vagy vízszintes irányban záródó kivitelben rendelhető. A kapulap 122 mm vastag, robusztus, tüzihorganyzott acéllemez burkolatú, ásványgyapot és tűzgátlólap kitöltésű réteges szerkezet. A kapulap megvezető síneken gördülve záródik be. Modulárisan sorolható kapulapelemekkel és vezetősínekkel.

A vezetősínek burkolat nélkül érkeznek a könnyű hozzáférés és a könnyű karbantartás érdekében.

Az Ecclos-S normál esetben nyitott állapotban van. A tűzjelző központ jelére és áramszünet esetén lezáródik. A szárnyat rögzítő tartómágnes elenged és az ECClos gravitációs úton, önműködően bezáródik.

A vezérlésbe beépített szünetmentes táp rövidebb áramszünetek idejére biztosítja a kapu tartómágnesének tápellátását.

Az ECClos előtérfigyelő rendszere folyamatosan vizsgálja a szállítópályát, mert a rendeltetésszerű záródáshoz nem maradhat áru a falnyílásban.
Az ECClos vezérlése potenciálmentes állapotjeleken keresztül folyamatos kapcsolatban van a szállítópálya PLC-vel. Tűzjelzést követően képes a szállítópálya meghajtását arra utasítani, hogy mozgassa tovább a rajta lévő árut addig, amíg az ECClos szárnya akadálytalanul le tud záródni.

A konvejor leürítéséhez szükséges, hogy a szállítópálya meghajtások áramellátását a tűzjelzést követően is biztosítsa a megrendelő.

Az ECClos-S visszanyitását a beépített elektromos üzemű villanymotor végzi: 3 x 400 V AC/50 Hz; védelem: 3 x 10 A

Opcionális, feláras extrák:

szárny RAL színskála szerinti gyári porszórással
UPS külső szünetmentes tápegység és konvejorleürítő rendszer
hangjelző kürt
fényjelző lámpa
