Raffstore-ok ECN technológiával – a billentőlétrák tökéletes felgyűjtéséért
A korszerű, energiatakarékos épületeknek ma már nem csak a hőszigetelés, hanem a megfelelő árnyékolás is elengedhetetlen része. Hasznos funkciója mellett az árnyékoló szerkezet építészeti elemmé is válik, változatos szín- és formavilágával a minőségi árnyékoló házunk dísze lehet. Egyben meg is változtatja az építészet megszokott, statikus önkifejezési módját; az állandóan változó fényviszonyok és a pillanatnyi fényigények tükörképeként dinamikus textúraként öltözteti fel a homlokzatot.
A megoldandó probléma
A Raffstore-ok és zsalúziák működési elve a két funkciós mozgathatóságon alapul. Egyrészt szükség van a redőnyöknél is alkalmazott felhúzás-leengedés alapműveletekre. Másrészt megváltoztathatjuk a lamellák dőlésszögét, ezzel biztosítva a tökéletes fényszabályozást, illetve az árnyékoló mögötti légrés átszellőztetését. Az első mozgatás típus a lamellák átlyukasztott közepén végigfűzött felhúzószálak segítségével valósul meg. Ezek az erősített műanyag szalagok a felhúzás közben a motor vagy tekerőkar által működtetett gurtnira csévélődnek fel. A második mozgatás típus az árnyékoló három dimenziós flexibilitását, a lamellák dőlésszög állítását biztosítja. Ennek eszköze a billentőlétra, amely a lamellák előtt és mögött fut végig, és valamilyen mechanikai kapcsolattal billenti a lamellákat. Az ECN technológia vizsgálatakor a hangsúly ezen a mechanikai kapcsolaton van. Amíg ugyanis a felhúzószálak az árnyékoló felhúzásakor felcsévélődnek, vagyis "eltűnnek", addig a billentőlétra szalagjai a helyükön maradnak és csak "összehajtogatódnak". Vagyis láthatóak maradnak, és így esztétikailag befolyásolják az épület összképét. Nem mindegy tehát a billentőlétrák és a lamellák mechanikai kapcsolata. Hagyományos zsalúziáknál a billentőlétrák valóban létrák: a külső és belső függőleges szálakat minden lamella alatt és fölött vízszintes szálak kapcsolják össze, így biztosítva a billentést. Ez a megoldás azonban nem teszi lehetővé a billentőlétrák rendezett felgyűjtését, a függőleges szalagok összevissza fognak hajlani, egyszer becsúszva két lamella közé, egyszer nem, ami azon kívül, hogy nem szép megjelenésű, az árnyékoló csomagmagasságát is megnöveli, ami miatt magasabb takarólemezre vagy üregre lesz szükség.
A megoldandó probléma
A Raffstore-ok és zsalúziák működési elve a két funkciós mozgathatóságon alapul. Egyrészt szükség van a redőnyöknél is alkalmazott felhúzás-leengedés alapműveletekre. Másrészt megváltoztathatjuk a lamellák dőlésszögét, ezzel biztosítva a tökéletes fényszabályozást, illetve az árnyékoló mögötti légrés átszellőztetését. Az első mozgatás típus a lamellák átlyukasztott közepén végigfűzött felhúzószálak segítségével valósul meg. Ezek az erősített műanyag szalagok a felhúzás közben a motor vagy tekerőkar által működtetett gurtnira csévélődnek fel. A második mozgatás típus az árnyékoló három dimenziós flexibilitását, a lamellák dőlésszög állítását biztosítja. Ennek eszköze a billentőlétra, amely a lamellák előtt és mögött fut végig, és valamilyen mechanikai kapcsolattal billenti a lamellákat. Az ECN technológia vizsgálatakor a hangsúly ezen a mechanikai kapcsolaton van. Amíg ugyanis a felhúzószálak az árnyékoló felhúzásakor felcsévélődnek, vagyis "eltűnnek", addig a billentőlétra szalagjai a helyükön maradnak és csak "összehajtogatódnak". Vagyis láthatóak maradnak, és így esztétikailag befolyásolják az épület összképét. Nem mindegy tehát a billentőlétrák és a lamellák mechanikai kapcsolata. Hagyományos zsalúziáknál a billentőlétrák valóban létrák: a külső és belső függőleges szálakat minden lamella alatt és fölött vízszintes szálak kapcsolják össze, így biztosítva a billentést. Ez a megoldás azonban nem teszi lehetővé a billentőlétrák rendezett felgyűjtését, a függőleges szalagok összevissza fognak hajlani, egyszer becsúszva két lamella közé, egyszer nem, ami azon kívül, hogy nem szép megjelenésű, az árnyékoló csomagmagasságát is megnöveli, ami miatt magasabb takarólemezre vagy üregre lesz szükség.
A megoldás az ECN technológia
Az ECN technológia teljesen megváltoztatta a billentőlétrákat. A vízszintes átkötések eltűntek, a függőleges szálak és a lamellák közötti mechanikai kapcsolatot pedig a Hella által kifejlesztett speciális ECN gyűrűs minicsapágy biztosítja. Ezen apró, ám forradalmian új alkatrész lehetővé teszi a teljesen szabad három dimenziós mozgást, egyben tökéletesen koordinálja a billentőlétra függőleges szálának felgyűjtését. Az eredmény: tökéletesen rendezett billentőlétraszálak az árnyékoló felhúzásának minden fázisában, valamint minimálisra csökkenthető csomagmagasságok.
Az ECN technológia teljesen megváltoztatta a billentőlétrákat. A vízszintes átkötések eltűntek, a függőleges szálak és a lamellák közötti mechanikai kapcsolatot pedig a Hella által kifejlesztett speciális ECN gyűrűs minicsapágy biztosítja. Ezen apró, ám forradalmian új alkatrész lehetővé teszi a teljesen szabad három dimenziós mozgást, egyben tökéletesen koordinálja a billentőlétra függőleges szálának felgyűjtését. Az eredmény: tökéletesen rendezett billentőlétraszálak az árnyékoló felhúzásának minden fázisában, valamint minimálisra csökkenthető csomagmagasságok.

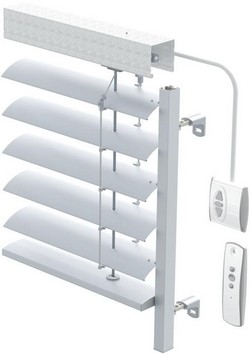

ARE63-S ECN, illetve ARE92-S ECN
ARE63-Z ECN, illetve ARE92-Z ECN
A Hella Raffstore-okról bővebben olvashat, ha a hír alatti termékképre kattint, amennyiben árajánlatot, bővebb információt vagy katalógust szeretne kérni a HELLA ÁNR Árnyékolástechnika Kft. munkatársától, használja a megfelelő gombot.
