Hioki 3198-as hálózati analizátor

Méresse meg erősáramú hálózatát

A HIOKI 3198 háromfázisú ipari villamos hálózatok (I; U; Hz; kW; kVAr; kWh; kVArh..) feszültségének és áramának tranzienseit, feszültség eséseket, feszültség emelkedéseket, feszültség kimaradásokat és a frekvencia ingadozásokat, flickereket és a harmonikus analízisét méri az 50. harmonikusig egyen- és váltóáramnál. Az analizátor lehetővé teszi az összes elektromos mennyiség RMS értékének háromfázisú mérését váltóáramú rendszereknél. A fenti paramétereket egyidejűleg méri az MSZ EN 50160 szabványnak megfelelően.

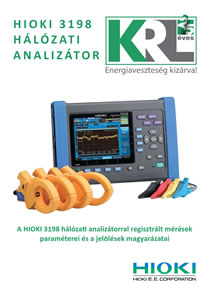

Hioki 3198-as hálózati analizátor
Hioki 3198-as hálózati analizátor

Energiaminőségi jellemzők

Frekvencia:

Normál üzemi körülmények között az alapharmonikus frekvencia átlagértéke 10 másodpercen keresztül mérve a következő tartományban kell legyen

  • a hét 95%-ában 50Hz ±1% (azaz 49,5…50,5Hz)
  • a hét 100%-ában 50Hz +4%/-6% (azaz 47…52Hz)

Gyors feszültségváltozások:

A tápfeszültség gyors feszültségváltozásait elsősorban a fogyasztói villamos berendezések terhelésváltozásai vagy a hálózaton történő kapcsolások okozzák. Normál üzemi körülmények között, a feszültségváltozások általában nem haladják meg az Un 5%-át, de rövid időre Un 10%-ot elérheti.

Feszültség letörések és emelkedések:

Az Un 90%-ánál kisebb feszültséget eredményező feszültségváltozást tápfeszültségletörésnek kell tekinteni. A feszültségletörések többségének időtartama kisebb, mint 1 sec és a nagysága kisebb, mint 60%. Ritkán nagyobb és hosszabb időtartamú feszültségletörések is előfordulhatnak.

Villogásmérték:

Időben ingadozó fényességű vagy színképi eloszlású fényinger által létrehozott látásérzet-ingadozás hatása (IEV 161-08-13). A feszültségingadozás által okozott hosszú idejű villogásmértéknek, a hét minden időszakában, az idő 95%-ában Plt ≤ 1 értékűnek kell lennie.

Feszültség aszimmetria:

A háromfázisú hálózat olyan állapota, amelynél a fázisfeszültségek effektív értékei vagy az egymást követő fázisok közötti szögek nem egyenlők egymással. Normál üzemi körülmények között a tápfeszültség negatív fázissorrendű összetevője 10 perces átlag effektív értékeinek 95%-a, bármely egyhetes időszakban a pozitív fázissorrendű összetevő 0-tól 2%-os tartományában kell legyen.

Tranziens túlfeszültség:

Rövid idejű, periodikus vagy nem periodikus, általában erősen csillapított túlfeszültség, néhány ms vagy annál is rövidebb időtartammal. A tranziens túlfeszültségeket általában villám, kapcsolás vagy biztosítók működése okozza. A tranziens túlfeszültség felfutási ideje egy µs-nál kisebb ertektől néhány ms-ig változhat. A feszültség amplitúdója a névleges érték 180%-át (414V) nem haladhatja meg.

Harmonikusok:

Az MSZ EN 50160 számú szabvány a harmonikusokra az alábbiakat írja elő:
Normál üzemi körülmények között minden egyes felharmonikus feszültség tízperces átlag effektív értékeinek 95% -a, bármely egy hetes időszakban nem lehet nagyobb a táblázatban megadott értékeknél. Az előzőeken túlmenően a tápfeszültség teljes harmonikus torzítása nem haladhatja meg a 8% -ot.

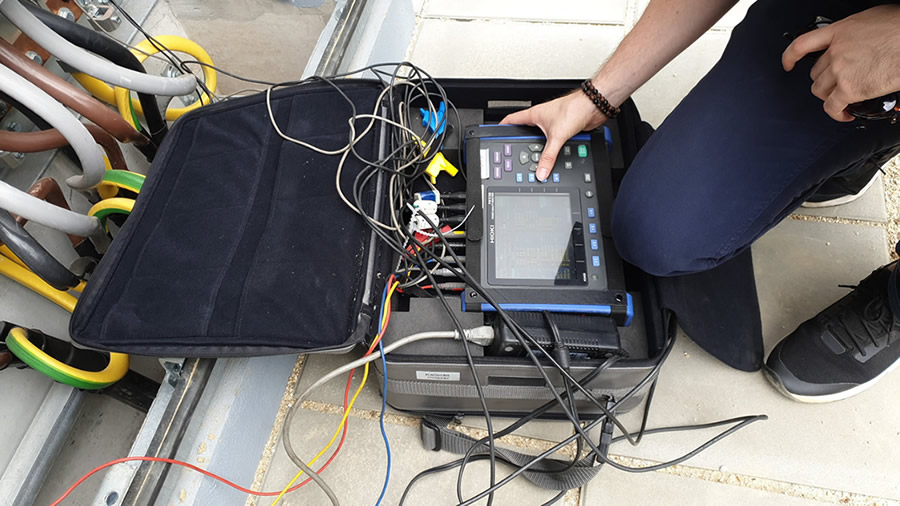

Mérés Hioki 3198-as hálózati analizátorral
Mérés Hioki 3198-as hálózati analizátorral

Az energiaellátással kapcsolatos problémák száma napról napra növekszik, ahogy a villamosenergia-rendszerek egyre bonyolultabbá válnak, köszönhetően többek között a teljesítményelektronikai eszközök térnyerésének vagy az elosztott energiatermelés egyre növekvő arányának. Az ilyen problémák megoldásának kulcsa a helyzet gyors és pontos felmérésében rejlik, melyben nagy segítséget jelentenek a modern hálózat-analizátorainkkal végzett mérések.

A mérésekről készített jegyzőkönyvek grafikonos formában ábrázolják a mérés során rögzített összes fontos villamos paraméter időbeni változását valamint a mérés során bekövetkezett események esetében a feszültségek és áramok jelalakját. A mért adatokat a KRL Kft. táblázatos formában megrendelői rendelkezésére bocsájtja.

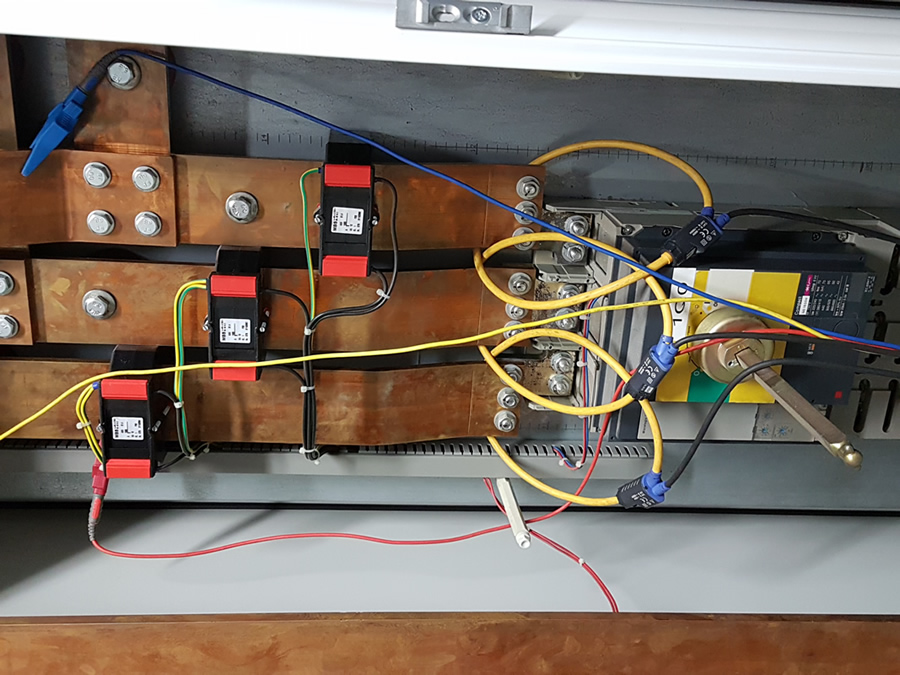

Hálózati analízis szolgáltatás

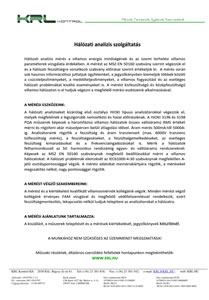

Hálózati analízis szolgáltatás
A hírben szereplő termékek
Hioki 3198 hálózati analizátor

Hioki 3198 hálózati analizátor

A HIOKI 3198 háromfázisú ipari villamos hálózatok (I; U; Hz; kW; kVAr; kWh; kVArh..) feszültségének és áramának tranzienseit, feszültség eséseket, feszültség emelkedéseket, feszültség kimaradásokat és a frekvencia ingadozásokat, flickereket és a harmonikus analízisét méri az 50. harmonikusig egyen- és váltóáramnál. Az analizátor lehetővé teszi az összes elektromos mennyiség RMS értékének háromfázisú mérését váltóáramú rendszereknél.
