Családi házakhoz, lakóparkokhoz, panelházakhoz és irodákhoz

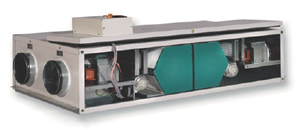

Hővisszanyerő egységek - HRE
Magas hővisszanyerésű (< 90%) hővisszanyerő egység családi házakhoz, lakóparkokhoz, panelházakhoz, irodákhoz, stb. Alacsony energiaigényű EC motorral (230 V-1-50 Hz), magas hővisszanyerési hatásfokú lamináris áramlású polipropilén keresztáramú hővisszanyerővel (opcióként by-pass ággal), szűrővel felszerelve. Légszállítás 350-500 m³/h közötti tartományban.
Alkalmazási terület
- Szellőztetésre és az elszívott levegőből történő hővisszanyerésre használható házakhoz, lakóparkokhoz, panelházakhoz, irodákhoz
- Vízszintes vagy függőleges (csonkok felül) beépítési lehetőség
- Beltérben padlóra vagy mennyezetre szerelhető
- Álmennyezeti térbe telepíthető
- Önhordó váz, kettős szigetelésű, szendvicsszerkezetű, 25 mm vastagságú panellel
- Alacsony energiafelvételű radiális EC ventilátor, 230 V-50 Hz
- Polipropilén keresztáramú hővisszanyerő
- G4-es osztályú lapszűrők
- Beépített nyomáskapcsolók az egyes szűrőknél (elpiszkolódás ellenőrzéséhez)
- Automatikus leolvasztás
- Plug-and-play csatlakozás a vezérlő egységhez
- Szervizkapcsoló
- EC-230 V: hátrahajló lapátozású centrifugális EC ventilátor, elektronikusan szabályozott EC (0...10 V), alacsony energia felvétellel, direktmeghajtású, egyfázisú (230 V-1f-50/60 Hz)
- Polipropilén egyedi kialakítású keresztáramú hővisszanyerő (ellenáramú), mely biztosítja a magas hővisszanyerési hatásfokot (< 90%)
- G4-es osztályú szűrő a friss levegő és az elszívott levegő ágban egyaránt
- Mikroprocesszoros LCD kijelzésű oldalfali vezérlő egység (CTR07-EC)
- 3-sebességfokozat kapcsoló, beépített (CVB)
- 3-sebességfokozat kapcsoló, oldalfali (CVR)
- 500W-os fagyvédelmi fűtés (REL-HRE S)
- CO2/VOC légminőség érzékelő (QPA 2002 és QPM 2102)
- Szobahigrosztát (QFA 1000 és QFM 81.2)
- 500 W-os elektromos fűtőegység (REL-HRE-P M és REL-HRE-P P)
- Melegvizes fűtőegység (BA-AC H és BA-AC V)
- Zsírleválasztó szűrő (FAG-H és FAG-V)
- G4-es osztályú lapszűrő (G4-H és G4-V)
- F7-es osztályú szűrő (F7-H és F7-V)
- Tartozékok, kiegészítők
- By-pass

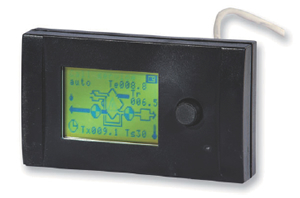

Oldalfali vezérlő egység - CTR-07
Mikroprocesszor szabályzású, LCD kijelzős oldalfali szabályzó egység.
Alkalmazási terület
- Kivitel
- Ventilátor fordulatszámának kézi vezérlése: 3 sebesség vagy 0-10 V feszültség
- Ventilátor fordulatszámának automatikus vezérlése, amennyiben CO2/VOC szenzorhoz csatlakoztatott (külön rendelhető tartozékok)
- Tiszta/extra tiszta beltéri levegőminőség állítható be, amennyiben CO2/VOC szenzorhoz csatlakoztatott: 4 beállítási lehetőség közül lehet választani
- Max. fokozat (legnagyobb ventilátorsebesség előre beállított ideig)
- A by-pass ág mozgatómotorjának automatikus irányítása a szabad hűtős (free-cooling) szellőztetés érdekében (opcionális konfiguráció)
- A hőcserélő automatikus leolvasztása a ventilátor leállítása révén
- Automatikus utófűtős: elektromos vagy melegvizes fűtőelemmel (külön rendelhető tartozék)
- Automatikus hőmérséklet-szabályzás: külső léghőmérséklet, befújt levegő, elszívott levegő (a hőmérséklet-érzékelők standard felszerelésnek számítanak)
- Páratartalom vezérlése, amennyiben páratartalom-érzékelőhöz csatlakoztatott (külön rendelhető tartozék)
- Heti/napi időzítésű programozhatóság
- Fő és segéd (master/slave) üzemmód akár 8 egység kezeléséhez csupán egyetlen távvezérlő egységről
- Szűrő elpiszkolódás jelzés (kizárólag lakóépületek szellőztető berendezéseinél, kérésre bármely más típusnál is)
- Ventilátor hiba riasztás (kizárólag a DOMOTIC sorozatnál; kívánságra az összes egyéb készülékhez is)
- Hőmérséklet-érzékelő hibájának riasztása
- CO2/VOC érzékelő hibájának riasztása
- Páratartalom-érzékelő hibájának riasztása
- Nyomtatott áramkör
- Vezérlőpult nagy kijelzővel
- Egyszerű, felhasználóbarát grafikus kijelző
- Riasztás villogó LED és a kijelzőn megjelenő magyarázat segítségével.
Az ATC hővisszanyerővel kapcsolatban bővebb információért kattintson a hír alatti termékképre, ha árajánlatot, bővebb információt vagy katalógust szeretne kérni az SIG Air Handling Hungary Kft. munkatársától, használja a megfelelő gombot.
