Schiedel falátvezetőkkel megoldható a biztonságos kéménybekötés

Hagyományos téglafalon és éghető anyagok közelében is biztonságos kéménybekötések Schiedel falátvezetésekkel

Schiedel falátvezetőkkel megoldható a biztonságos kéménybekötés

Hagyományos téglafalon és éghető anyagok közelében is biztonságos kéménybekötések Schiedel falátvezetésekkel

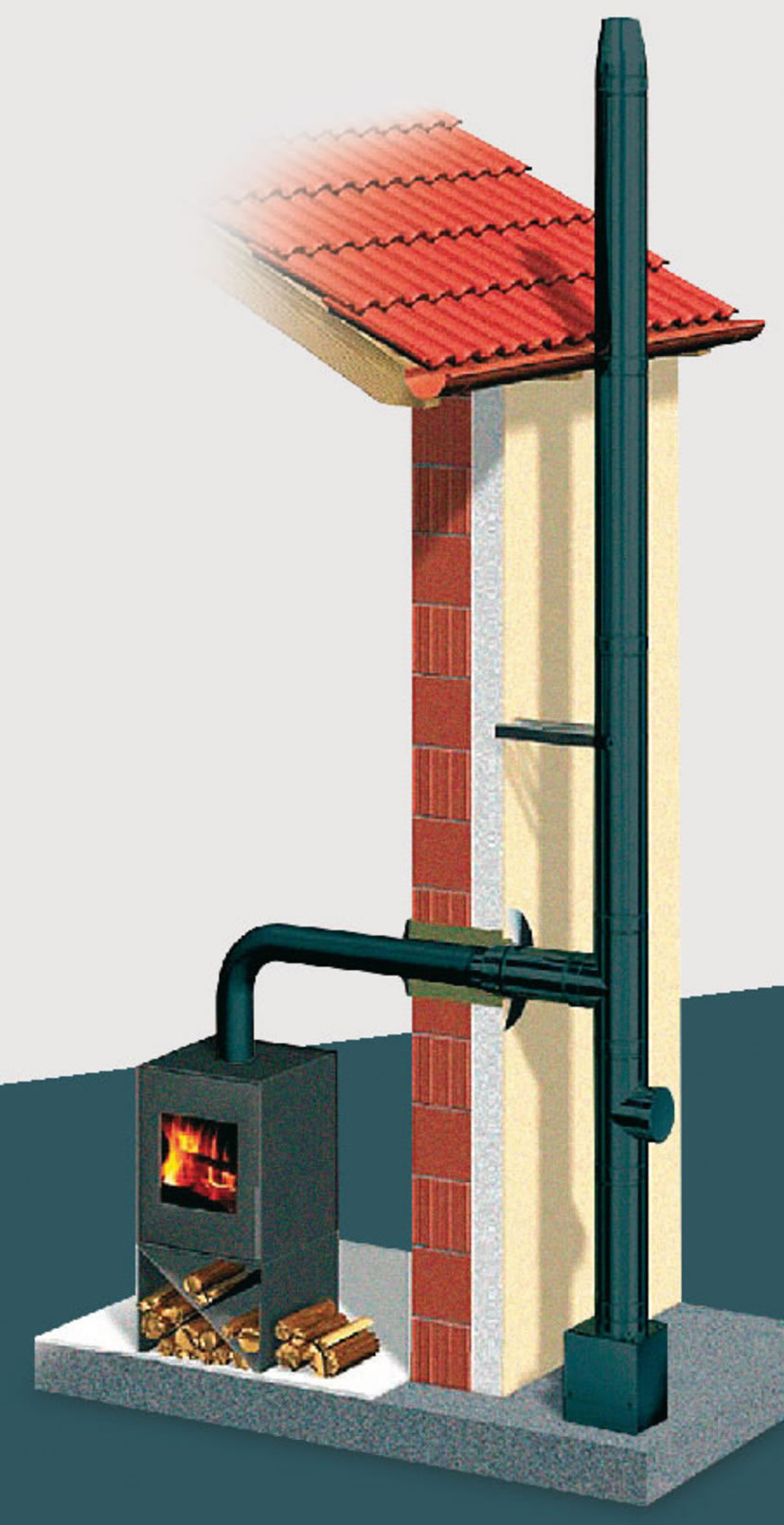

Meglévő épületek külső fala mellett vezetett, vagy a belső térben válaszfalnál megépített kéményeknél a kályha bekötésekor felmerül a kérdés, hogyan vigyük át a füstcsövet biztonságosan a fal másik oldalára.
Különösen fontos ez az éghető anyagok közelében (pl. faházak, gerendaházak) illetve a könnyűszerkezetes házaknál. Ezeknél az épületeknél ugyanis biztonsági kérdés a tűzállóság.

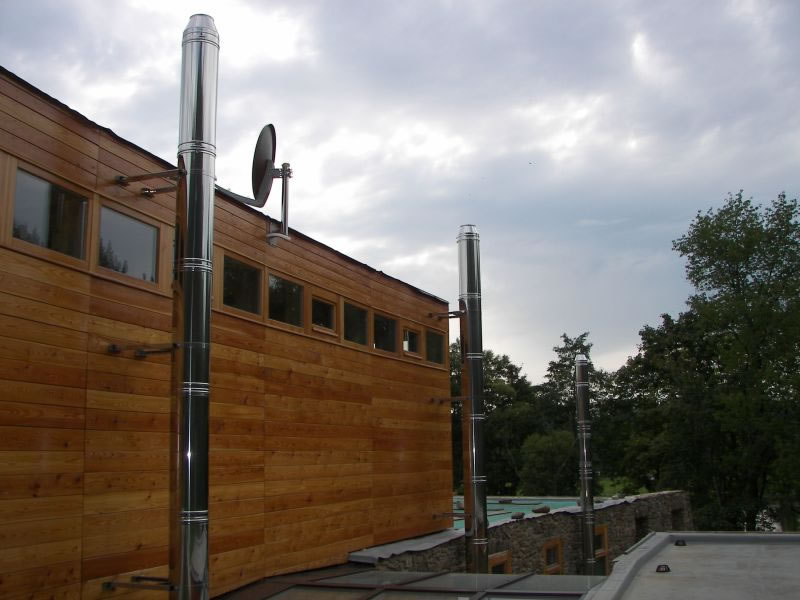

Schiedel falátvezetés éghető anyagok közelében
Schiedel falátvezetés éghető anyagok közelében


A téglafalakon való hagyományos falátvezetés

A megoldás ebben az esetben egy falhüvely beépítése és a megfelelő minőségű és vastagságú szigetelő réteg elhelyezése a falban
(ld. 1. ábra). A falhüvelyben biztonságosan bevezethető a kályha bekötő füstcsöve.

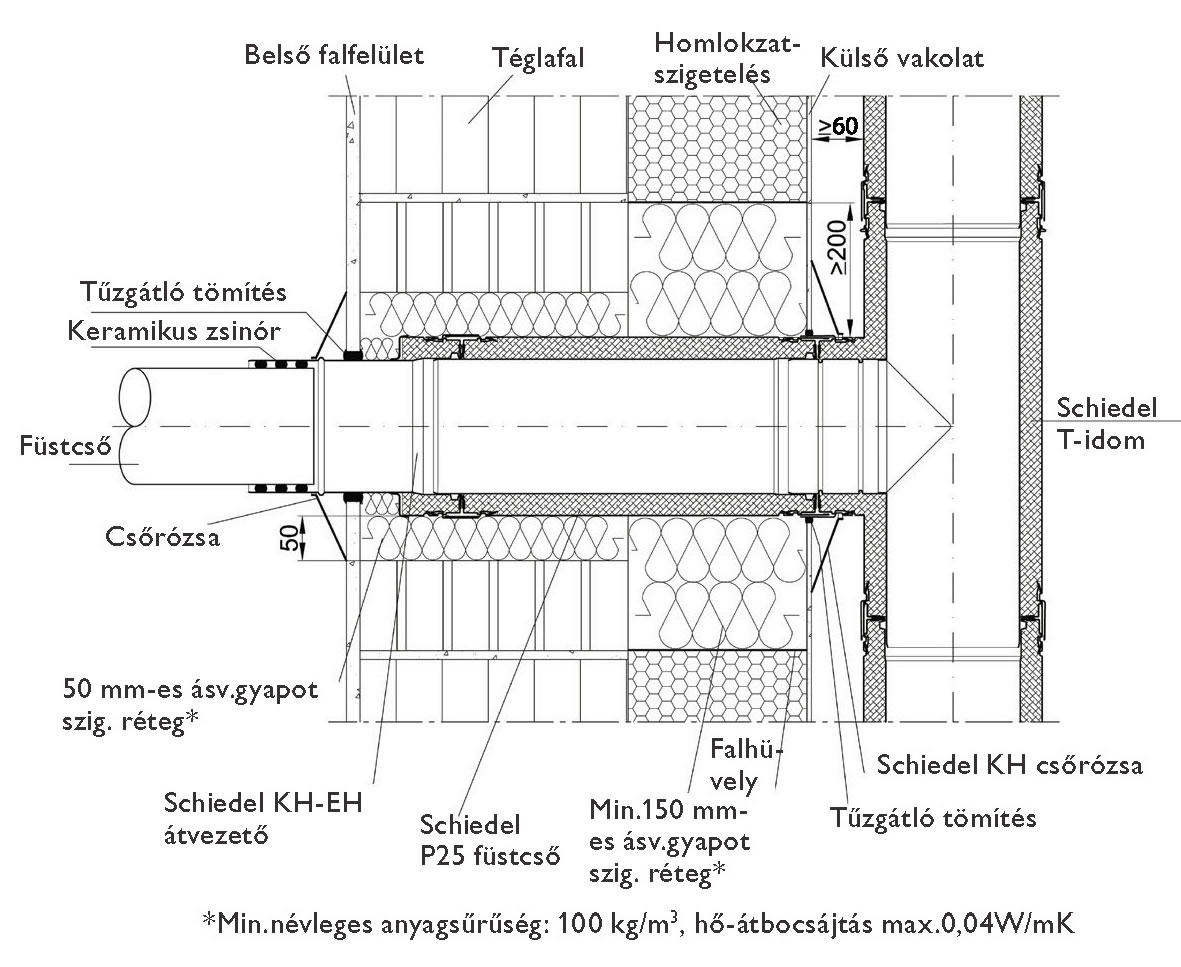

Falátvezetés téglafal esetén, fal mellett vezetett Schiedel szerelt fémkéménynél
Falátvezetés téglafal esetén, fal mellett vezetett Schiedel szerelt fémkéménynél

1. ábra: Falátvezetés téglafal esetén, fal mellett vezetett Schiedel szerelt fémkéménynél


Éghető anyagok közelében történő falátvezetés

A legbiztonságosabb megoldás ilyenkor a Schiedel Ignis Protect beépítése. (ld. 2. ábra)

A Schiedel Ignis Protect egy speciális, ásványi gyapotból készült, bevizsgált falátvezető elem. Védi az éghető építőanyagokat, egyaránt alkalmazható egy- és kétfalú csatlakozó vezetékekkel ellátott tüzelő berendezések esetében is. (Durva sűrűség: 120 kg/m³, építőanyag osztály: A1 a DIN 4102 szerint)

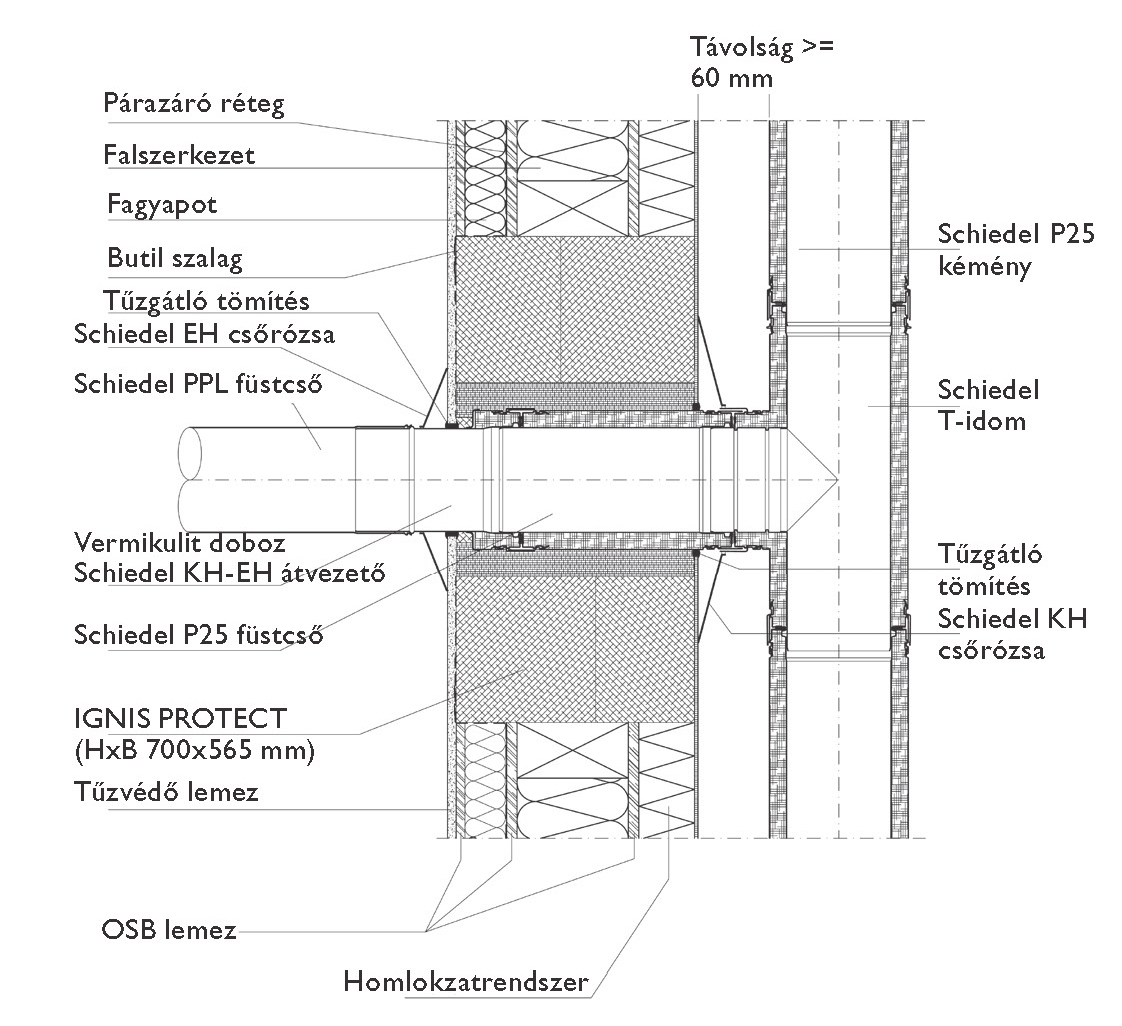

Falátvezetés Ignis Protect beépítésével, egy fal mellett vezetett Schiedel szerelt fémkémény esetén
Falátvezetés Ignis Protect beépítésével, egy fal mellett vezetett Schiedel szerelt fémkémény esetén

2. ábra: Falátvezetés Ignis Protect beépítésével, egy fal mellett vezetett Schiedel szerelt fémkémény esetén


A Schiedel Ignis Protect előnyei:
  • biztonságos, egyszerű és beszerelésre kész megoldás
  • 100, 150, 200, 250, 300, 350 illetve 400 mm falvastagságban rendelhető, szélessége megfelel az épületfa gerenda méreteinek.
  • koromégés esetén a maximális 100 °C felületi hőmérsékletet nem lépi túl
  • a kivehető csőhéj által könnyen hozzáigazítható 110, 130, 150 és 180 mm belső csőátmérőhöz
  • a külső csőhéj védi a belső oldalhoz illeszkedő falburkolatot (pl.: gipszkarton) a magas felületi hőmérséklettől
  • belső oldalán alumínium kasírozás található, külső oldalán pedig a külső vakolat felhordására alkalmas réteg van

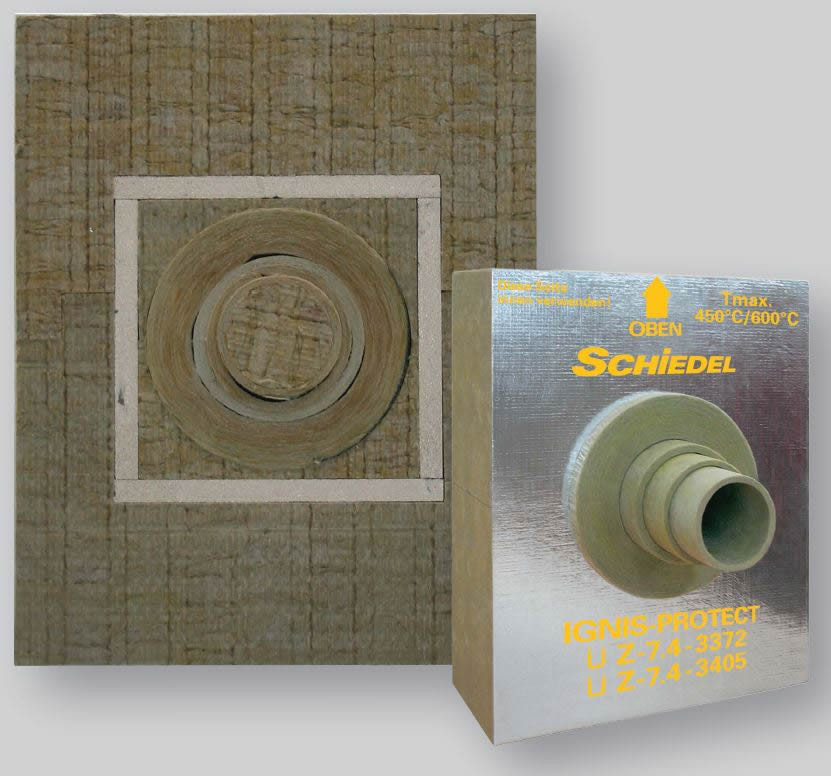

Schiedel Ignis Protect
Schiedel Ignis Protect


DIBt Nr. Z-7.4-3372 Deutsches Institut für Bautechnik (Z-7.4-3372 T450 és Z-7.4-3405 T600)

Megrendelési számok Schiedel szerelt fémkémény (kivéve Kerastar típus) és kerámiabélésű, épített kémények esetén:

Falvastagság Megr. Nr.
150 101841
200 101842
250 101843
300 101844
350 101845
400 101846


Megrendelési számok KERASTAR kémény esetén:

Falvastagság Megr. Nr.
100 101867
150 101854
200 101855
250 101846
300 101847
350 101848
400 101849


A Schiedel kémények termékismertető katalógusait a hír alatti termékképekre kattintva érheti el. Ha árajánlatot vagy további felvilágosítást szeretne kérni a Schiedel Kéménygyár Kft. munkatársától, használja a megfelelő gombot.
