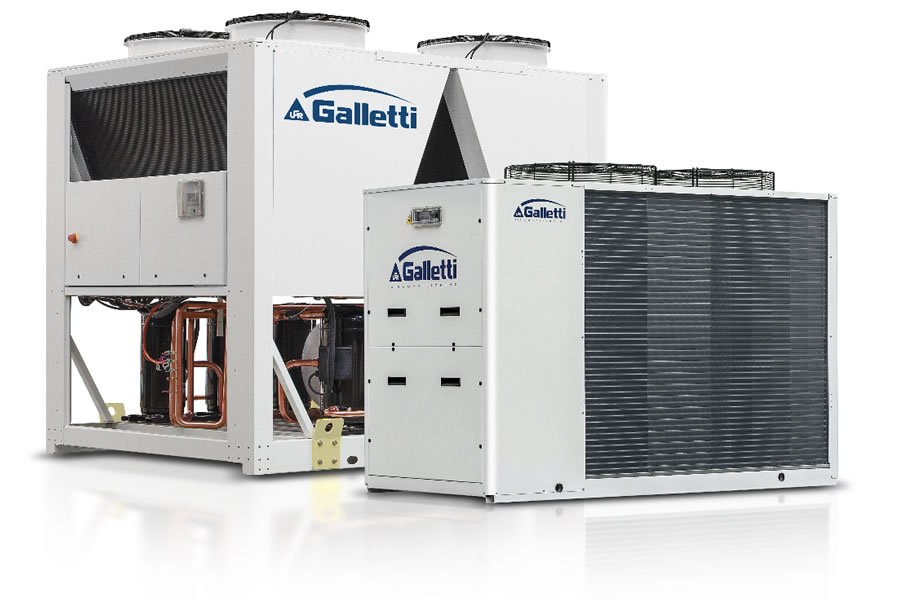

Az olasz Galletti cég több, mint 100 éve van jelen az európai gyártók között, és több mint 50 éve foglalkozik fűtő-hűtőberendezések, hőleadók gyártásával. A cég által gyártott hőszivattyúk közül a legkorszerűbb a gőzbefecskendezéses EVI technológiát használó EvitecH kompakt levegő-víz hőszivattyú. Az EvitecH hőszivattyúk reverzibilisek, 60-200 kW névleges fűtőteljesítménnyel és 50-180 kW névleges hűtőteljesítménnyel rendelkeznek, 10 féle méretben gyártják – nagyobb hőszükségletű épületek, ipari létesítmények hőszivattyús fűtésére és hűtésére kínálnak megoldást.
Az EVI (Enhanced Vapor Injection) technológia segítségével alacsony külső hőmérsékleten is magasabb fűtőteljesítmény érhető el. A technológia lényege: a kondenzátor után a folyadék halmazállapotú hűtőközeg egy része megkerülő ágon egy mágnesszelepen és egy saját expanziós szelepen keresztül egy u.n. economizer (utóhűtő-elpárologtató) lemezes hőcserélőn áramlik át, amelynek az a feladata, hogy a kondenzátorból kilépő hűtőközeget tovább hűtve növelje meg a fő elpárologtató teljesítményét és/vagy csökkentse az elpárolgási hőmérsékletet, ezáltal kiterjesztve a hőszivattyú üzemi hőmérséklet határait.
Az economizer hőcserélő másik oldalán kilépő gáz halmazállapotú hűtőközeg a kompresszor fejrészébe a gőzbefecskendező bemeneten keresztül közepes nyomású gázt fecskendez be a két kompresszor fokozat közé, amely így lecsökkenti a túlhevítési hőmérsékletet. Az economizer hőcserélőből kilépő gáz nyomása meg kell egyezzen az első kompresszor fokozat által elért gáz nyomásával, amelyet az economizer hőcserélő előtt lévő elektronikus expanziós szelep állít be. A kompressziós ütem alatti gőzbefecskendezéses visszahűtéssel jól csökkenthető a kompresszor fejhőmérséklete, illetve ugyanolyan túlhevítés mellett magasabb lehet a kondenzációs hőmérséklet.

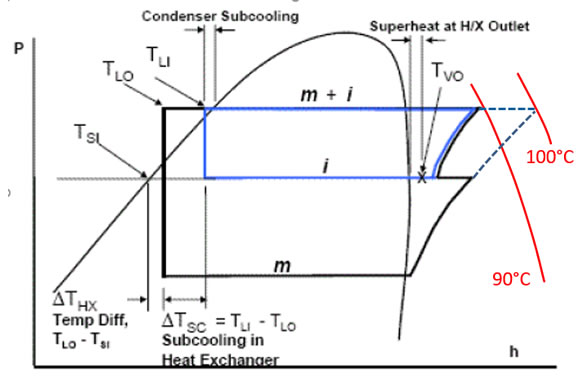

Még a legkedvezőtlenebb üzemi körülmények között is (alacsony elpárolgási nyomás és magas kompressziós nyomás) a kompresszor hőmérséklete a működési határain belül tartható. A körfolyamatot logp-h diagramon ábrázolva (3. ábra) is láthatjuk a befecskendezéses technológia előnyeit az egyfokozatú kompresszoros hűtőkörfolyamathoz képest. Az EVI gőzbefecskendezéses technológia segítségével alacsonyabb külső hőmérsékleten is magasabb előremenő fűtővíz hőmérséklet érhető el, ráadásul - egy normál hűtőkörfolyamathoz képest - jobb lesz az aktuális fűtési teljesítménytényező (COP), ill. a szezonális teljesítménytényező (SCOP) értéke is.

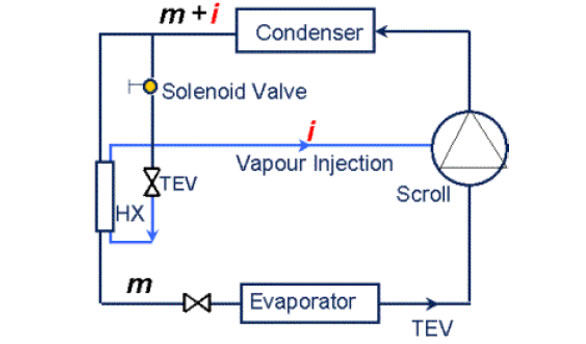

Condenser – kondenzátor
Solenoid valve – mágnesszelep
vapour injection – hűtőközeg befecskendezés
Scroll kompresszor
Evaporator – elpárologtató
TEV – elektronikus expanziós szelep
Condenser Subcooling – kondenzátor túlhűtés
Superheat at H/X outlet – túlhevítés a belső (economizer) hőcserélő után
Subcooling in heat exchanger – túlhűtés a hőcserélőben
TLI : Subcooled liquid temperature at the condenser outlet – túlhűtött hűtőközeg-folyadék hőmérséklet a kondenzátor után
TLO: Subcooled liquid temperature at the economizer outlet (HX) - túlhűtött hűtőközeg-folyadék hőmérséklet az economizer hőcserélő után
TSI: Two-phase liquid temperature at the injection pressure – a hűtőközeg hőmérséklete a befecskendezési nyomáson
TVO: Superheated vapour temperature at the economizer outlet (HX) - az economizer hőcserélő általi hűtőközeg-gőz túlhevítési hőmérséklet
ΔTHX: HX approach between fraction i and fraction m – az econimizer hőcserélő két kilépő közegének hőmérséklet különbsége
A Galletti EvitecH hőszivattyúk működési határa a -20°C-os külső hőmérséklet. A Galletti EvitecH hőszivattyúk a Magyarországon érvényes -15°C-os tervezési külső hőmérsékleten is elő tudnak állítani 50-55°C-os előremenő fűtővizet, monovalens hőszivattyúként alkalmazhatók. Az EvitecH hőszivattyú külön hővisszanyerő hőcserélő opcióval HMV előállítására is alkalmas, -11°C-os külső hőmérsékletig elő tud állítani 65 °C-os használati melegvizet.

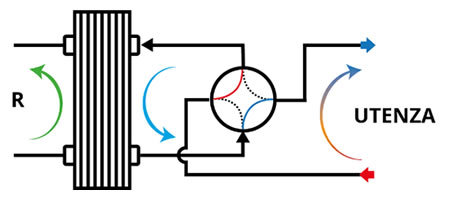

A Galletti EvitecH hőszivattyúkat télen alacsony külső hőmérsékletű országokban (mint Magyarország) való használathoz gyári beépített Hydro Smart Flow négycsonkú váltószeleppel szerelik fel - a váltószelep segítségével fűtő és hűtő üzemmódban is mindig ellenáramú hőcsere valósul meg a hűtőközeg-víz hőcserélőben, növelve ezzel is a hőátadást.
A Galletti EvitecH hőszivattyúk hűtőközeg – levegő hőcserélői is egyedülálló Upwind kialakításúak, melynek eredményeként a hűtőközeg ugyanabból az irányból lép be a hőcserélőbe fűtésben és hűtésben egyaránt. A hűtőközeg-levegő hőcsere így mindig ellenáramú, ezáltal:
- nagy hatékonyságú fűtő és hűtőteljesítmény érhető el
- széles a működési hőmérséklet tartomány fűtésben és hűtésben egyaránt
- csökken az elpárologtató felületi jégképződése, ezáltal a fűtési időszakban kevesebb leolvasztási ciklusra van szükség
Az EvitecH hőszivattyúk főbb jellemzői:
- EEV és kondenzátor ventilátor szabályzás
- Fejlett Carel szabályzó
- R410A hűtőközeg, EVI Scroll kompresszorok
- 72-es nagyságtól: V kialakítású hűtőközeg-levegő hőcserélő, nagy szilárdságú vázszerkezet, könnyen hozzáférhető alkatrészek kisebb készülék alapterület mellett
- Hydro Smart Flow és Upwind technológia: mindig ellenáramú vízoldali és légoldali hőcsere
- SCOP: 3,5 – 3,91 (gépnagyságtól függően)
- 52-92-es nagyságig: 2 kompresszor 1 hűtőkör
- 104-184-es nagyságig: 4 kompresszor 2 hűtőkör
A rendelhető legfontosabb opciók:
- beépített hidroblokk, LP vagy HP szivattyúkkal
- desuperheater hővisszanyerő hőcserélő, HMV készítéshez
- EC ventilátorok
- fagyvédő elektromos fűtés (vízoldali hőcserélő, szivattyú, puffertartály)
- konfigurálható csendesített verzió: kompresszor hangszigetelés és csendes AXITOP ventilátorok
- beépített hűtőköri nyomásmérők
- többféle speciális lamella bevonat
- gumi vagy rugós rezgéscsillapító
- kültéri hőcserélőhöz légoldali szűrő
- érintőképernyős vezérlő
- háromjáratú szelep HMV készítéshez
- Victaulic csőcsatlakozás
- kompresszor állapot (Be/Ki) visszajelző
- plusz vezetékes távszabályzó
- konfigurálható digitális hibajel kártya
- lágyindító
- 0-10 V-os jel szekunder szivattyú számára
- lamella védő fémrács
A Galletti reverzibilis hőszivattyúk kiválasztása gyári szoftverrel történik, a kiválasztásokkal, méretezésekkel és egyéb műszaki kérdésekkel kapcsolatban keresse a Columbus Klímaértékesítő Kft. mérnökeit.
(Katona Zoltán gépészmérnök, mérnök-értékesítő, Columbus Klímaértékesítő Kft.)
