Esettanulmány: egy fordított zöldtető felújítása FIBRAN szigetelésekkel


2019. április 15.

A szivárgások fő oka a szakszerűtlen kivitelezés, illetve a csomópontok nem megfelelő kialakítása volt

Az esettanulmányban szereplő fordított zöldtető 2006-ban készült. A szerkezet építése és a lejtésképzés kialakítása közben vétett hibák miatt pár évvel később a tető szivárogni kezdett és az alatta elhelyezkedő helyiségek mennyezetén nedves foltok jelentek meg. Az épület szélsőséges időjárás jellemezte területen fekszik, a fagyos telek és a nyári égető hőség is próbára tették.

Első lépés: a probléma elemzése

A felújítás a szivárgás okainak – a vízszigetelés hibáinak, a parapet vízszintes falainak vízszigetelésén található repedéseknek, illetve a vízszigetelések illesztéseit védeni hivatott öntapadó szalagok sérüléseinek - részletes felderítésével kezdődött.

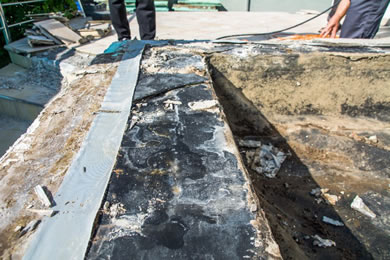

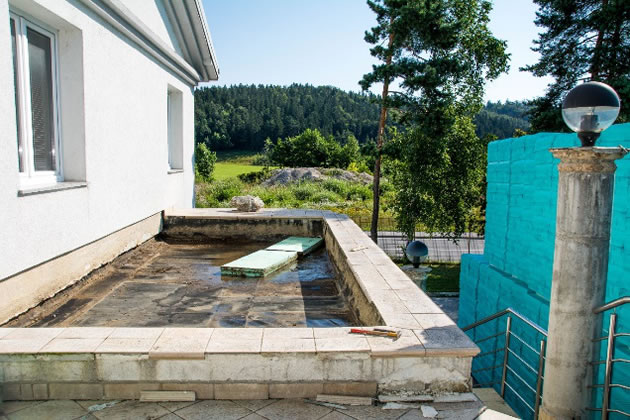

A tető állapotának felmérése 1. kép - A tető állapotának felmérése   A megbontott parapet 2. kép - A megbontott parapet

Szokásos hibák egy lapostetőn:
  • a vízszigetelés széleinek szakszerűtlen lezárása
  • a zöldtető alatti vízszigetelés sérülései
  • hibás lejtésképzés miatt felgyülemlő víz, mely folyamatosan a szerkezetbe szivárog
  • csomópontok elöregedése, sérülése
  • a zöldtető nem megfelelő karbantartása
Második lépés: felújítás

A Fibran szakemberei úgy döntöttek, hogy a fordított tető rétegrendjének megfelelően végzik a felújítást. Kutatások igazolják, hogy a szakszerűen megépített fordított lapostetők tartóssága meghaladja a klasszikus rétegrendű tetőkét. A lapostetők fordított rétegrendjénél a hőszigetelő anyag a vízszigetelő réteg fölé kerül extra mechanikai védelmet nyújtva és növelve ezzel a tető élettartamát.

A tető alkotóelemeinek megfelelő sorrendben történő beépítése:
  1. A teherhordó szerkezet feletti összes rétegrend elemet vissza kell bontani, el kell távolítani.
  2. Az öntapadós bitumenes lemezt párazáró rétegként rögzítjük a teherhordó szerkezetre.
  3. A meglévő hibás lejtésképzést száraz szintező finomhomok feltöltéssel orvosoljuk (hasznos és egyszerű megoldás).
  4. A szintezőhomokra kerül a FIBRANxps INCLINE, speciális 2%-os lejtésképző XPS lemez, mely hőszigetel is anélkül, hogy felesleges terhet jelentene a szerkezetre.
  5. A INCLINE lemezekre egy oldalon öntapadó bitumenes vízszigetelő lemez kerül (FIBRANhydro T-3 sk).
  6. Az öntapadó bitumenes vízszigetelő lemezre kerül a másodig – 4 mm vastag – bitumenes vízszigetelő réteg. Így mindösszesen 7 mm bitumenes vízszigetelés került a tetőre.
  7. A vízszigetelésre fektetjük a második réteg FIBRANxps 300-L szigetelést, mely tovább javítja a szerkezet hőszigetelését, illetve mechanikai védelmet nyújt a vízszigetelés számára. Ez a típusú XPS alkalmas külső, a vízszigetelés feletti beépítésre.
  8. A hőszigetelés tetejére kerül a FIBRANskin SEAL vízelvezető fólia.
  9. A vízelvezető fólia rögzítésre kerül.
  10. A következő réteg a szűrőfátyol, mely megakadályozza a talajszivárgást.
  11. Felhordjuk a táptalajt.
  12. A zöldtető ültetésre alkalmatlan részeit 16/32-es méretű, míg a járható részeket 8/16-os méretű kaviccsal töltjük fel.
  13. Beültetjük az extenzív és az intenzív növényzetet.

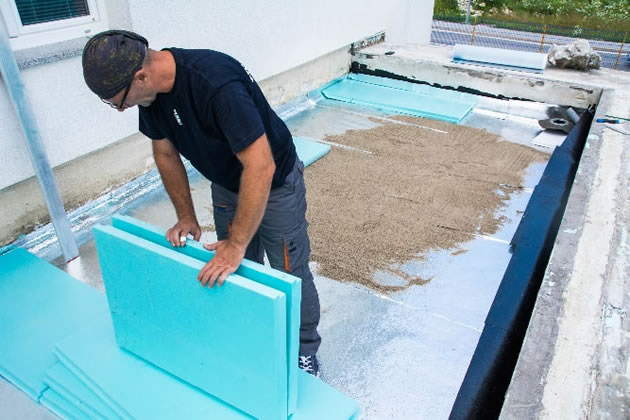

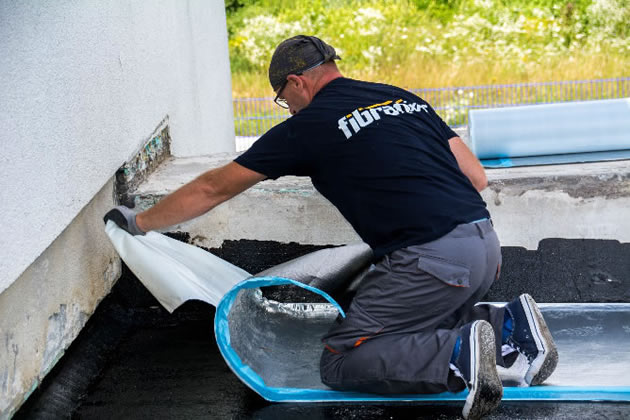

A párazáró fólia beépítése 3. kép - A párazáró fólia beépítése   A FIBRANxps INCLINE lejtésképző alatti szintező homok elhelyezése 4. kép - A FIBRANxps INCLINE lejtésképző alatti szintező homok elhelyezése

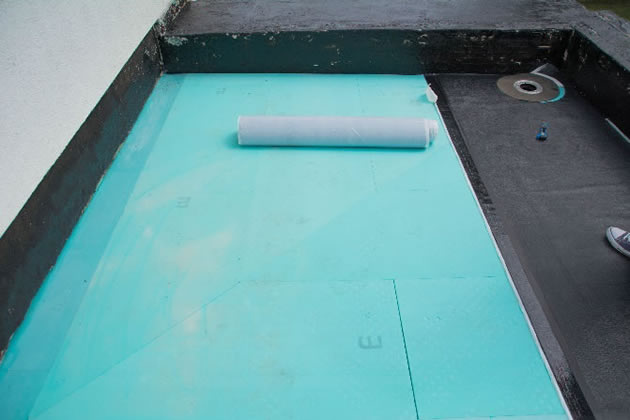

Az első egyoldalas öntapadó FIBRANhydro T-3 sk vízszigetelő réteg ragasztása az első hőszigetelő rétegre 5. kép - Az első egyoldalas öntapadó FIBRANhydro T-3 sk vízszigetelő réteg ragasztása az első hőszigetelő rétegre

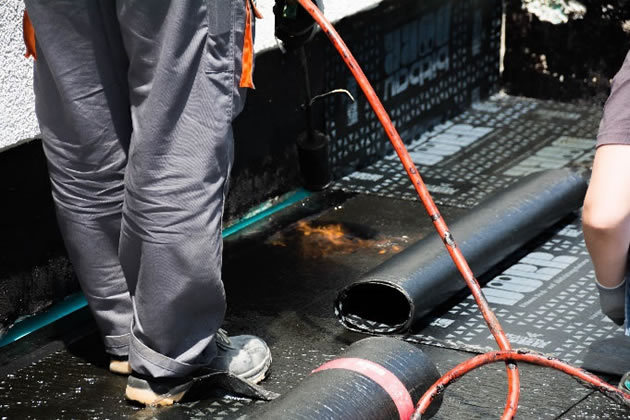

A második vízszigetelő réteg hegesztése a FIBRANhydro T-3 sk vízszigetelő rétegre 6. kép - A második vízszigetelő réteg hegesztése a FIBRANhydro T-3 sk vízszigetelő rétegre

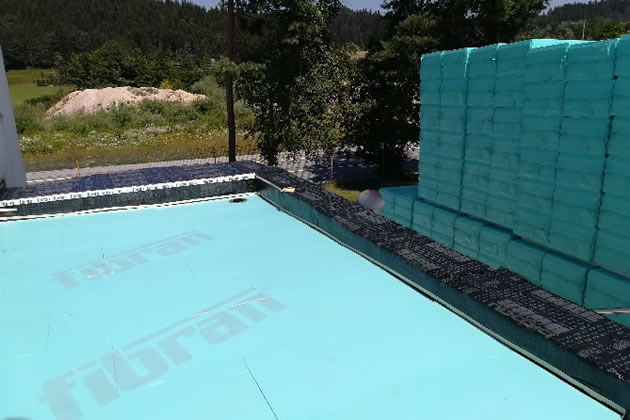

A FIBRANxps 300-L panelek második védő hőszigetelő rétegének elhelyezése 7. kép - A FIBRANxps 300-L panelek második védő hőszigetelő rétegének elhelyezése

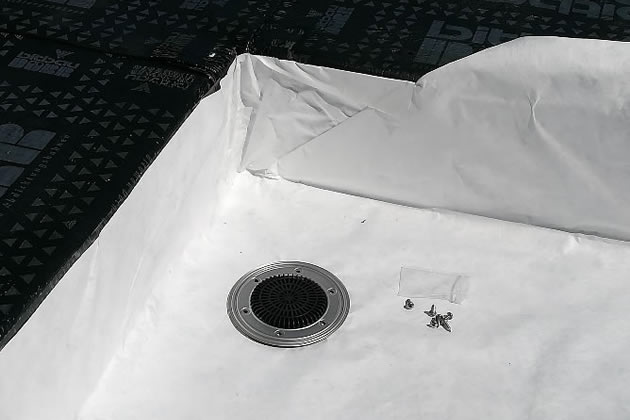

A FIBRANskin SEAL vízelvezetést gyorsító fólia beépítése 8. kép - A FIBRANskin SEAL vízelvezetést gyorsító fólia beépítése

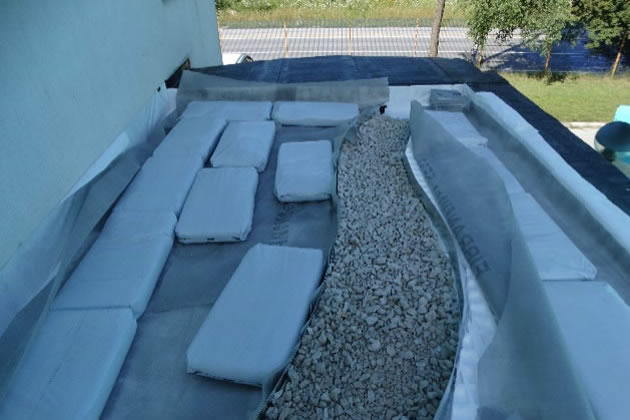

A vízmegtartó réteg és a szűrőréteg beépítése, valamint a kavics betöltése 9. kép - A vízmegtartó réteg és a szűrőréteg beépítése, valamint a kavics betöltése

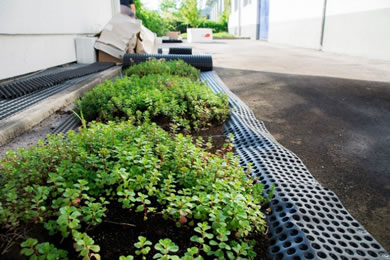

A növényzet beültetése 10. kép - A növényzet beültetése


Ne felejtsük el

A lapostetők minőségével kapcsolatos hiedelmek elsősorban nem az alacsony minőségű alkotóelemek beépítése miatt alakultak ki. A szivárgások fő okai a szakszerűtlen kivitelezés, illetve a csomópontok nem megfelelő kialakítása voltak.

A lapostetők tartósságát garantáló tényezők:
  • a fordított tető részleteinek alapos tervezése
  • magas minőségű termékek
  • gondos beépítés
  • rendszeres karbantartás
Mindig forduljon szakemberhez, mielőtt a tető felújításához fogna. Új lapostető építése, vagy a régi felújítása esetén forduljon a FIBRAN szakértő csapatához tanácsért.
