A lagúnából kiszivattyúzott víz hőenergiáját használják az épületek fűtésére
Az innovatív klímarendszer a velencei lagúnában rejlő természetes energia kiaknázása révén biztosít nagyfokú kényelmet és energiahatékonyságot - miközben hozzájárul a város szívében található ipartörténeti jelentőségű épület fennmaradásához.
A velencei Arzenál volt egykoron Velence haditengerészeti erejének sarokköve. A 45 hektáron elterülő - és a város mintegy 15%-át felölelő -, bizánci stílusban emelt komplexum építése 1104-ben kezdődött meg. Ugyan mind a mai napig működik itt haditengerészeti támaszpont, a hajógyárakból és fegyverraktárakból álló épületegyüttes épp nagymérvű átalakuláson megy át.
Az Infrastrukturális és Közlekedési Minisztérium alatt működő Velencei Vízügyi Hatóság által a város víz alá kerülésének megakadályozása érdekében indított program keretében számos épület felújítására került sor, melyeket most új funkcióban használnak - például iroda, lakás vagy kulturális létesítmény céljára.
Az erőfeszítések célja, hogy új funkciót találjanak az épületeknek, ugyanakkor az Arzenál történelmi jellegét is megőrizzék. Ehhez a szerkezetek szeizmikus modernizálására, valamint új infrastruktúra kiépítésére (többek között elektromos hálózat, víz- és csatornahálózat, optikai kábelek) volt szükség.
A velencei lagúna hőjének kiaknázása
A föld alatti közműhálózat egy víz-víz hőszivattyú révén a városban gyakorlatilag karnyújtásnyira lévő természetes erőforrást aknázza ki. Ez az innovatív megoldás a velencei lagúnából kiszivattyúzott víz hőenergiáját használja az épületek fűtésére.
A hálózatba kapcsolt minden egyes épületnek saját hőszivattyú rendszere van, amely a vízkörből nyeri a hőt a belső klíma szabályozásához. A vízkör tulajdonképpen hővisszanyerős hálózatként funkcionál, mivel a az egyik épületnél keletkezett felesleges hőenergiát egy másikhoz irányítja át a fűtés és a használati meleg víz biztosítására.
A lagúna vizének hőmérséklete az év java részében 10°C és 26°C között van, így a fűtési rendszerek a lehető leghatékonyabban képesek működni. Mindazonáltal évente egyszer átmenetileg, - néhány hétig jellemzően december és február között - a víz 5°C-osnál hidegebb. A hatékonyság fenntartása érdekében ilyenkor glikolt adnak a rendszerhez, a hőmérséklet emeléséről pedig kiegészítő hőszivattyú gondoskodik.
A velencei Arzenál volt egykoron Velence haditengerészeti erejének sarokköve. A 45 hektáron elterülő - és a város mintegy 15%-át felölelő -, bizánci stílusban emelt komplexum építése 1104-ben kezdődött meg. Ugyan mind a mai napig működik itt haditengerészeti támaszpont, a hajógyárakból és fegyverraktárakból álló épületegyüttes épp nagymérvű átalakuláson megy át.
Az Infrastrukturális és Közlekedési Minisztérium alatt működő Velencei Vízügyi Hatóság által a város víz alá kerülésének megakadályozása érdekében indított program keretében számos épület felújítására került sor, melyeket most új funkcióban használnak - például iroda, lakás vagy kulturális létesítmény céljára.
Az erőfeszítések célja, hogy új funkciót találjanak az épületeknek, ugyanakkor az Arzenál történelmi jellegét is megőrizzék. Ehhez a szerkezetek szeizmikus modernizálására, valamint új infrastruktúra kiépítésére (többek között elektromos hálózat, víz- és csatornahálózat, optikai kábelek) volt szükség.
A velencei lagúna hőjének kiaknázása
A föld alatti közműhálózat egy víz-víz hőszivattyú révén a városban gyakorlatilag karnyújtásnyira lévő természetes erőforrást aknázza ki. Ez az innovatív megoldás a velencei lagúnából kiszivattyúzott víz hőenergiáját használja az épületek fűtésére.
A hálózatba kapcsolt minden egyes épületnek saját hőszivattyú rendszere van, amely a vízkörből nyeri a hőt a belső klíma szabályozásához. A vízkör tulajdonképpen hővisszanyerős hálózatként funkcionál, mivel a az egyik épületnél keletkezett felesleges hőenergiát egy másikhoz irányítja át a fűtés és a használati meleg víz biztosítására.
A lagúna vizének hőmérséklete az év java részében 10°C és 26°C között van, így a fűtési rendszerek a lehető leghatékonyabban képesek működni. Mindazonáltal évente egyszer átmenetileg, - néhány hétig jellemzően december és február között - a víz 5°C-osnál hidegebb. A hatékonyság fenntartása érdekében ilyenkor glikolt adnak a rendszerhez, a hőmérséklet emeléséről pedig kiegészítő hőszivattyú gondoskodik.
A Generatori épület felújítása

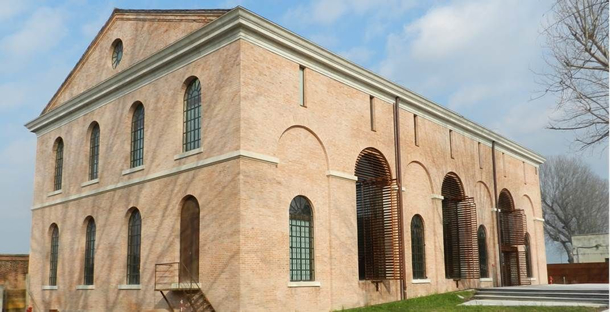

Az egyik épület, amely immár teljesen kiaknázhatja ezt az ötletes rendszert, a nemrégiben teljes felújításon átesett Generatori ház, melyet a 1900-as évek elején emeltek az Arzenál északi szélén: egykoron itt kaptak helyet a hajógyárat árammal ellátó dízel-, illetve elektromos generátorok.
A 2010 májusában elindított rekonstrukciós projekt keretében helyreállították az épület külső homlokzatát és a tetőt, kiemelték a belső szerkezeteket és beüvegezték a hosszanti oldal boltíveit. Az épület belsejében hipermodern, acélból és üvegből álló irodaházat építettek. Ez az "épületen belüli épület" strukturálisan független a külső homlokzati héjtól. A munkálatokat a Thetis SpA végezte a Cecchetto and Associates nagyszabású építészeti tervei alapján.
A vadonatúj, három emeletes épületben irodák, tárgyalótermek és irattár található. Az épületet nyáron 80 kW-os (35°C hőmérséklet), télen pedig 87 kW-os (-5°C hőmérséklet) hőigényre tervezték, melyet a vízhálózatra, mint energiaforrásra kapcsolt Daikin hővisszanyerős, vízhűtéses, geotermikus VRV rendszere biztosít.
Az egyik épület, amely immár teljesen kiaknázhatja ezt az ötletes rendszert, a nemrégiben teljes felújításon átesett Generatori ház, melyet a 1900-as évek elején emeltek az Arzenál északi szélén: egykoron itt kaptak helyet a hajógyárat árammal ellátó dízel-, illetve elektromos generátorok.
A 2010 májusában elindított rekonstrukciós projekt keretében helyreállították az épület külső homlokzatát és a tetőt, kiemelték a belső szerkezeteket és beüvegezték a hosszanti oldal boltíveit. Az épület belsejében hipermodern, acélból és üvegből álló irodaházat építettek. Ez az "épületen belüli épület" strukturálisan független a külső homlokzati héjtól. A munkálatokat a Thetis SpA végezte a Cecchetto and Associates nagyszabású építészeti tervei alapján.
A vadonatúj, három emeletes épületben irodák, tárgyalótermek és irattár található. Az épületet nyáron 80 kW-os (35°C hőmérséklet), télen pedig 87 kW-os (-5°C hőmérséklet) hőigényre tervezték, melyet a vízhálózatra, mint energiaforrásra kapcsolt Daikin hővisszanyerős, vízhűtéses, geotermikus VRV rendszere biztosít.
A Daikin VRV klímaszabályozás

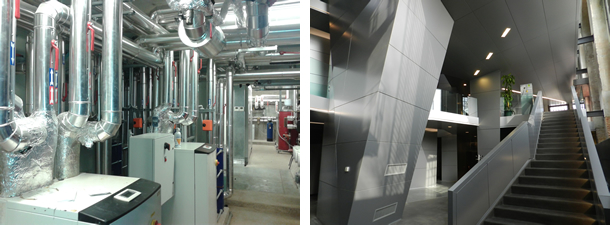

A VRV rendszerben vízhűtéses hőszivattyúk táplálják az új földszinti recepció, a tárgyalótermek és a pince padlófűtését, míg a két felső irodaszinten fan coil egységek dolgoznak. Az egész épületben szellőztetés biztosítja a friss levegőt. A lakók egyedileg szabályozhatják az egyes klímazónákat (pl. ventilátorsebesség, hőmérséklet, időzítés). Valamennyi elem az egységes épületfelügyeleti rendszerhez kapcsolódik.
A VRV-W rendszer folyamatosan igazodik a hűtési, illetve fűtési igényhez, így alacsonyan tartja az energiafogyasztást. Itt jegyezzük meg, hogy a VRV-W geotermikus változata fűtéskor egészen -10°C-os bemeneti hőmérsékletig üzemképes.
A hagyományos levegő-levegő rendszerektől eltérően a teljesítmény itt nem függ a külső hőmérséklettől, ezért maximális hatékonyság mellett egész évben zavartalanul fenntartható a komfort. Ezen túlmenően a vízhűtés következtében nincs szükség fagymentesítő üzemmódra, ennek eredményeként rendszer mindig gyorsan reagál, és még a leghidegebb napokon is azonnal kellemes meleget biztosít.
A Generatori épület hatékonyságát tovább emeli a hővisszanyerés - mely nemcsak a vízhálózatban, hanem a magában az épületben is megtörténik. A rendszer kivonja a hűtést igénylő területeken keletkező "ingyenes" hőt - ez tipikusan a két felső emelet -, és más helyiségek fűtésére, illetve a mosdókban szükséges meleg víz előállítására használja fel. A vízkörben keletkező felesleges hőenergiát is azonnal kivonja, és szükség esetén más épületekhez továbbítja. Összességében a hővisszanyerés a teljes energiafogyasztás mintegy 12%-át teszi ki, ennek következtében csökkennek az üzemeltetési költségek és a szén-dioxid-kibocsátás.
A Daikin VRV-W geotermikus rendszer ideális választást jelentett a projekt számára, hiszen könnyen rá lehetett kapcsolni az Arzenál vízhálózatára, nagy hatékonyságú és fenntartható megoldást kínálva ezzel a klímaszabályozásra. Ráadásul - mivel a VRV moduláris rendszer - a csendes, kompakt és pehelykönnyű hőszivattyú egységek diszkréten elrejtőznek az épületben. Ennek eredményeként kompromisszumok nélkül kihasználható a rendelkezésre álló tér. Mindez egyértelműen mutatja, hogy mennyire okos megoldást jelent a VRV érzékeny rekonstrukciós projektek esetében.
Berendezéslista
8 db RWEYQ VRV-W geotermikus hőszivattyú
17 db FXDQ-A rejtett mennyezeti egység
2 db FXMQ-MA rejtett mennyezeti egység
3 db FXSQ-P rejtett mennyezeti egység
9 db FXNQ rejtett padlón álló egység
2 db EKHBHV hidrobox
2 db EKHWS-B 200l használatimelegvíz-tartály
1 db VAM-FB szellőztető egység
17 db BSVQ-P9B Hűtés/fűtés választó egység
1 db intelligens vezérlő
29 db BRC1D52 vezetékes vezérlő
A Daikin VRV rendszerekről bővebben olvashat, ha a hír alatti termékképre kattint, amennyiben árajánlatot, bővebb információt vagy katalógust szeretne kérni a Daikin Hungary Kft. munkatársától, használja a megfelelő gombot.
