A Construline perforált falvázrendszer alkalmazása
Valamennyi Lindab könnyűszerkezetes tartórendszer alapeleme a nagyszilárdságú, tűzihorganyzott acél tekercslemezből hidegen hengerlés útján előállított vékonyfalú profilok családja (Z-,C-,U-szelvények), Lindabon belüli elnevezéssel a Construline termékcsoport. Ezen gyártmányok alkalmazása garantálja a rendszerek pontos geometriáját, magas teherbírását, kis önsúlyát és tartósságát. A Lindab acélszerkezeti elemek felhasználásával kifejlesztett két megoldást ajánlanak.
A Construline csoportba tartozó perforált falprofilokból álló könnyűszerkezetes, szerelt falak kiválóan alkalmasak teherhordó főfalak és többszintes (acél vagy vasbeton) pillérvázas épületek kitöltő falainak a megvalósítására. A falszerkezet alkalmazási aktualitását elsősorban a középületekben (irodaházak, szállodák, iskolák, kórházak, stb.) való beépítések jelentik: új vagy meglévő pillérvázas tartószerkezetben kitöltő falként, vagy meglévő épületek szintráépítéseként, bővítéseként nyílik leginkább lehetőség az előnyök, úgymint a gyors és száraztechnológiájú szerelés, a nagy teherbírás és a fokozott hőszigetelő képesség kiaknázására.
A Construline csoportba tartozó perforált falprofilokból álló könnyűszerkezetes, szerelt falak kiválóan alkalmasak teherhordó főfalak és többszintes (acél vagy vasbeton) pillérvázas épületek kitöltő falainak a megvalósítására. A falszerkezet alkalmazási aktualitását elsősorban a középületekben (irodaházak, szállodák, iskolák, kórházak, stb.) való beépítések jelentik: új vagy meglévő pillérvázas tartószerkezetben kitöltő falként, vagy meglévő épületek szintráépítéseként, bővítéseként nyílik leginkább lehetőség az előnyök, úgymint a gyors és száraztechnológiájú szerelés, a nagy teherbírás és a fokozott hőszigetelő képesség kiaknázására.
A teherhordó falváz fő szerkezeti elemei a függőleges C-profilú falvázoszlopok, amelyek alsó és felső vízszintesen futó, U-profilú sínbe kötnek be. A külső térelhatároló falak esetében az acél profilok perforált gerinccel készülnek (HRY, HSKY), a párhuzamosan eltolt kivágások a hőhíd-hatást jelentősen lecsökkentik, ezáltal a komplett, szálas hőszigetelő anyaggal teljes magasságig kitöltött szerelt falszerkezet eredő hőátbocsátási tényezője kb. 1,5-szer kisebb (azaz jobb) lesz! Így a szigorodó energetikai előírásoknak is megfelelő, gazdaságos acélvázas falszerkezet készíthető. A falpanel saját síkjában szükséges merevséget diagonál irányú acélszalagok vagy a megfelelően lerögzített burkolati építőlemezek (pl. OSB, gipszrost, gipszkarton) biztosítják. A falváz-rendszer homlokzati burkolata többféle lehet, pl. vakolt homlokzati hőszigetelő rendszerek vagy átszellőztetett homlokzati burkolatok állnak rendelkezésre. A Lindab könnyűszerkezetes falak tervezése egyedi feladat, amelyhez számos gyártói eszköz áll a szakemberek rendelkezésre (teherbírási és hőtechnikai segédletek, táblázatok, szoftverek; továbbá tűzvédelmi és akusztikai labortesztek eredményei).

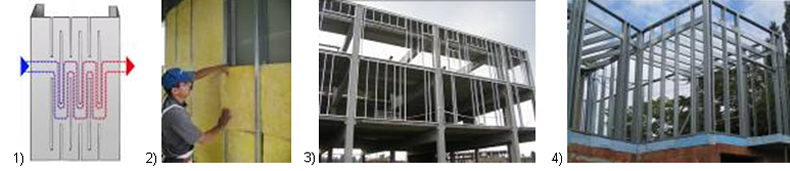

1) A perforáció jelentősen javítja a profil hőtechnikai jellemzőjét
2) Könnyűszerkezetes, szerelt fal
3) Alkalmazás kitöltő falként
4) Szintráépítés
A Lindab falszerkezetek műszaki előnyei mellett fontos hangsúlyozni az azokból következő gazdasági, illetve gazdaságossági előnyöket, amelyekre napjainkban egyre nagyobb figyelmet fordít minden építtető, beruházó. A kis önsúly eredményeképpen már az anyagszállítás is gazdaságosabb, az épület egészére nézve kisebb teher jut a tartószerkezetre és az alapozásra, így azok is kisebb mérettel készülhetnek. A jó hőszigetelő képesség révén, ugyanazzal a hőátbocsátási tényezővel (U-értékkel) rendelkező falakat összehasonlítva, a Lindab könnyűszerkezetes falak összvastagsága kisebb, mint a hagyományos, égetett agyag vagy gázbeton falazóelemekből készülő szerkezeteké, így a belső hasznos alapterület nagyobb, az ingatlan piaci értéke magasabb! A száraztechnológiás, gyors szerelés révén a kivitelezési idő rövidebb, az üzemeltetés korábban elindulhat, a beruházás hamarabb megtérül.
2) Könnyűszerkezetes, szerelt fal
3) Alkalmazás kitöltő falként
4) Szintráépítés
A Lindab falszerkezetek műszaki előnyei mellett fontos hangsúlyozni az azokból következő gazdasági, illetve gazdaságossági előnyöket, amelyekre napjainkban egyre nagyobb figyelmet fordít minden építtető, beruházó. A kis önsúly eredményeképpen már az anyagszállítás is gazdaságosabb, az épület egészére nézve kisebb teher jut a tartószerkezetre és az alapozásra, így azok is kisebb mérettel készülhetnek. A jó hőszigetelő képesség révén, ugyanazzal a hőátbocsátási tényezővel (U-értékkel) rendelkező falakat összehasonlítva, a Lindab könnyűszerkezetes falak összvastagsága kisebb, mint a hagyományos, égetett agyag vagy gázbeton falazóelemekből készülő szerkezeteké, így a belső hasznos alapterület nagyobb, az ingatlan piaci értéke magasabb! A száraztechnológiás, gyors szerelés révén a kivitelezési idő rövidebb, az üzemeltetés korábban elindulhat, a beruházás hamarabb megtérül.

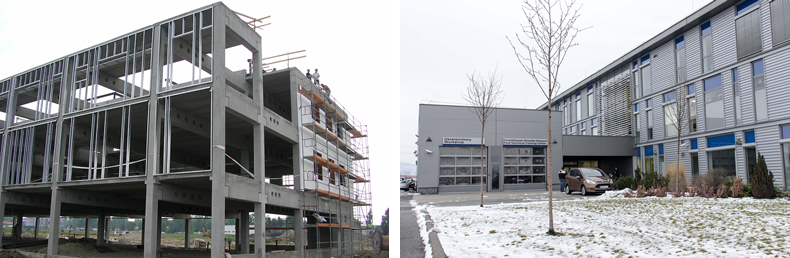

Ford Központ építés közben és utána

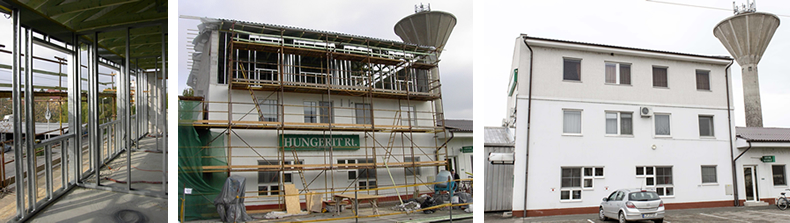

Hungerit Rt. emeletráépítés

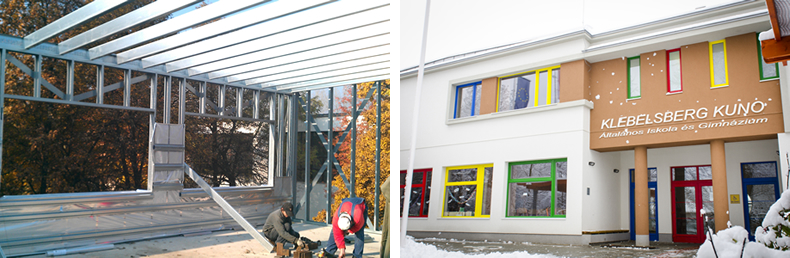

Klebersberg Kunó iskola felújítása
Összehasonlító elemzés, tanulmány
A fenti gazdaságossági paraméterek tekintetében 9 féle rétegfelépítésű, 4 féle hőszigetelő képességű falszerkezeti példán bemutatva készült el egy összehasonlító elemzés, amelynek az alapját Dr. Tóth Elek DLA: Lindab Construline perforált bordákkal kialakított homlokzati falak összehasonlító elemzése (2013) c. tanulmány képezi.
Lindab Hő- és páratechnikai kalkulátor
Újdonság a tervezők számára a 2013-ban kifejlesztett Lindab Construline speciális Hő- és páratechnikai kalkulátor program, amely a többrétegű, Lindab acél vázas könnyűszerkezetes falszerkezetek egyedi konfigurációjához egy gombnyomásra meghatározza az eredő hőátbocsátási tényezőt (U-érték, W/m²K), az összvastagságot (m), a fajlagos tömeget (kg/m²) és tájékoztató anyagárat (nettó Ft/m²). Továbbá megrajzolja a páranyomás-esési görbét, amely alapján a párakicsapódás veszélye tervezetten kiküszöbölhető.
Az összehasonlító elemzés megtekinthető a Lindab Contruline Falvázrendszer kiadványban, a kalkulátor elérhető a Lindab Tervezői Portálján. (www.lindab.hu/tervezoiportal)
A Construline profilokkal kapcsolatban további információért kattintson a hír alatti termékképre, ha árajánlatot, bővebb tájékoztatást vagy katalógust szeretne kérni a Lindab Profil munkatársától, használja a megfelelő gombot.
