A PV rendszerek villamos csomópontja – miért kritikus az elosztószekrény?
A napelemes rendszerek megbízhatóságát nem kizárólag a modulok és az inverter határozza meg. A DC és AC oldali leválasztási, túláram- és túlfeszültség-védelmi eszközök elhelyezése legalább ugyanilyen fontos. A kültéri elosztó feladata:
- a PV stringek rendezett és biztonságos beérkeztetése,
- a DC leválasztás biztosítása karbantartáshoz,
- túlfeszültség-védelem integrálása (SPD),
- az inverter utáni AC védelem strukturált kialakítása,
- IP és mechanikai védelem biztosítása kültéren.

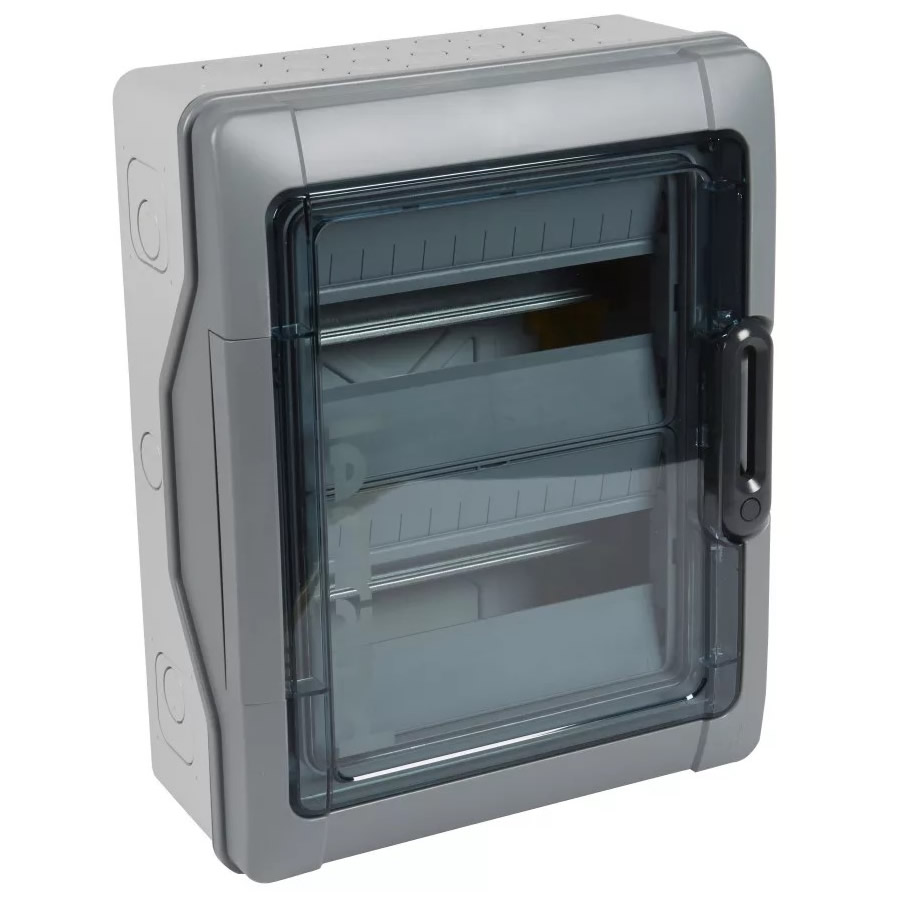

E ponton válik kulcsfontosságúvá a Legrand Plexo³ sorozat, amely PV környezetben is alkalmazható, 1000 V-ig dokumentált kivitelben.
A Plexo³ alapvető műszaki paraméterei
A Legrand PV adatlap alapján a fotovoltaikus kivitelek főbb jellemzői:
Környezeti és mechanikai védelem
- IP65 – teljes porvédelem + vízsugár elleni védelem
- IK09 – nagy ütésállóság kültéri alkalmazáshoz
- II. érintésvédelmi osztály (Class II) – kettős szigetelés
- önkioltó anyag (750 °C izzóhuzal-ellenállás PV kiviteleknél)
- üzemi hőmérséklet: -25 °C…+40 °C
- telepítési/tárolási tartomány: –25 °C…+55 °C
- rövid ideig: +70 °C (24 h)
⚠ Fontos gyári megkötés:
AC és DC üzem egyidejű használata nem megengedett ugyanazon PV szekrényen belül.
Ez tervezési szempontból azt jelenti, hogy DC és AC funkciókat célszerű elkülönített dobozban kialakítani.
Anyaghasználat és tartósság
A PV kivitel anyagai:
- erősített polisztirol ház
- polikarbonát átlátszó ajtó
- rozsdamentes acél csavarok
- horganyzott DIN sín
A gyártó kiemeli:
A szekrényt védeni kell a közvetlen napsugárzástól.
Gyári kiegészítők (PV adatlapból)
- membrános kábelbevezetők
- kulcsos zár
- IP65 összekötő készlet
- plombálható megoldás
- MC4 jellegű csatlakozó készlet
- sorkapocs tartók
Hőtechnika és kültéri üzem
A PV elosztók belső hőterhelését három tényező befolyásolja:
1. Külső napsugárzás
2. Belső veszteségi hő
3. Kábelek áramterhelése
Ajánlott:
- Ne zsúfoljuk túl a modulteret
- Hagyjunk tartalék modulhelyet
- Árnyékos telepítési pont
- Rendszeres nyomaték-ellenőrzés
Miért jó választás PV környezetben?
A Legrand Plexo³:
- IP65 időjárásálló
- IK09 mechanikailag robusztus
- 1000 V-ig dokumentált PV kivitel
- DIN-sínes modularitás
- bővíthető 12–72 modulig
- gyári PV adatlap és kiegészítők
Megfelelő tervezéssel és elkülönített AC/DC struktúrával a Plexo³ stabil alapot biztosít napelemes rendszerek DC és AC védelmi csomópontjainak kialakításához.
