Hammerl® dombornyomott lemezek

Letöltések

általános termékismertető

pdf 245.2 kB

Hammerl® dombornyomott lemezek

teljesítménynyilatkozat

Hammerl® dombornyomott lemezek

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

	NOP	NOD	NVG	XXX-TRA	NID
alkalmazási terület	alkalmazási terület pincefalak, talajszint alatti épületszerkezetek védelme talajjal érintkező padlókban a szerelőbeton kiváltása ágyásszegélyek, gabionok védelme	alkalmazási terület nedvességnek kitett falszigetelés, a vastaglemez vízszigetelés védelme (függőleges) szigetelésvédelem zöldtetők és teraszfelületek vízelvezetésénél (vízszintesen)	alkalmazási terület a mechanikai sérülésekre fokozottan érzékeny szigetelő rétegek emelt szintű védelme	alkalmazási terület nedvességnek kitett falszigetelés védelme, felületek vízelvezetése	alkalmazási terület alagútépítés,víztáróló vízszintes vízelvezető réteg
anyag	anyag HDPE	anyag HDPE (dombornyomott lemez) PP (geotextília)	anyag HDPE (dombornyomott lemez) PP (geotextília) LDPE (csúsztatóréteg)	anyag HDPE (dombornyomott lemez) PP (geotextília) LDPE (csúsztatóréteg)	anyag HDPE (dombornyomott lemez) PP (geotextília)
dombormagasság [mm]	dombormagasság [mm] -	dombormagasság [mm] 8	dombormagasság [mm] 8	dombormagasság [mm] 10	dombormagasság [mm] 20
dombormennyiség [db/m²]	dombormennyiség [db/m²] -	dombormennyiség [db/m²] kb. 1860	dombormennyiség [db/m²] kb. 1860	dombormennyiség [db/m²] kb. 3368	dombormennyiség [db/m²] kb. 400
kiszerelés - darab/raklap [db]	kiszerelés - darab/raklap [db] 12 16 24 48	kiszerelés - darab/raklap [db] 6 12 24	kiszerelés - darab/raklap [db] 6	kiszerelés - darab/raklap [db] 6	kiszerelés - darab/raklap [db] 4 5
nyomószilárdság (σ) [kN/m²]	nyomószilárdság (σ) [kN/m²] kb. 117 (Basic Plus) kb. 219 (Premium) kb. 260 (Premium Plus)	nyomószilárdság (σ) [kN/m²] 250	nyomószilárdság (σ) [kN/m²] 250	nyomószilárdság (σ) [kN/m²] 420	nyomószilárdság (σ) [kN/m²] 160 200 240
tekercs hossza [m]	tekercs hossza [m] 20	tekercs hossza [m] 15 15/20	tekercs hossza [m] 15/20	tekercs hossza [m] 12,5	tekercs hossza [m] 12,5 20
tekercs szélessége [m]	tekercs szélessége [m] 0,5 1 1,5 2 2,5 3	tekercs szélessége [m] 0,5 1 2 2,5	tekercs szélessége [m] 2 2,5	tekercs szélessége [m] 2	tekercs szélessége [m] 2 2,5
terhelhetőség [kN/m²]	terhelhetőség [kN/m²] 310 (Basic Plus) 400 (Premium) 450 (Premium Plus)	terhelhetőség [kN/m²] -	terhelhetőség [kN/m²] -	terhelhetőség [kN/m²] -	terhelhetőség [kN/m²] -
tömeg/felület [g/m²]	tömeg/felület [g/m²] -	tömeg/felület [g/m²] 500 (dombornyomott lemez) 110 (geotextília)	tömeg/felület [g/m²] 500 (dombornyomott lemez) 110 (geotextília) 100 (csúsztatóréteg)	tömeg/felület [g/m²] 600 (dombornyomott lemez) 136 (geotextília) 100 (csúsztatóréteg)	tömeg/felület [g/m²] 800 (dombornyomott lemez) 1000 (geotextília)
vízelvezető képesség (i) [l/s·m]	vízelvezető képesség (i) [l/s·m] -	vízelvezető képesség (i) [l/s·m] >2,1	vízelvezető képesség (i) [l/s·m] >2,1	vízelvezető képesség (i) [l/s·m] >3,5	vízelvezető képesség (i) [l/s·m] 10 kb. 7,5 (geotextíliával)

Áttekintés

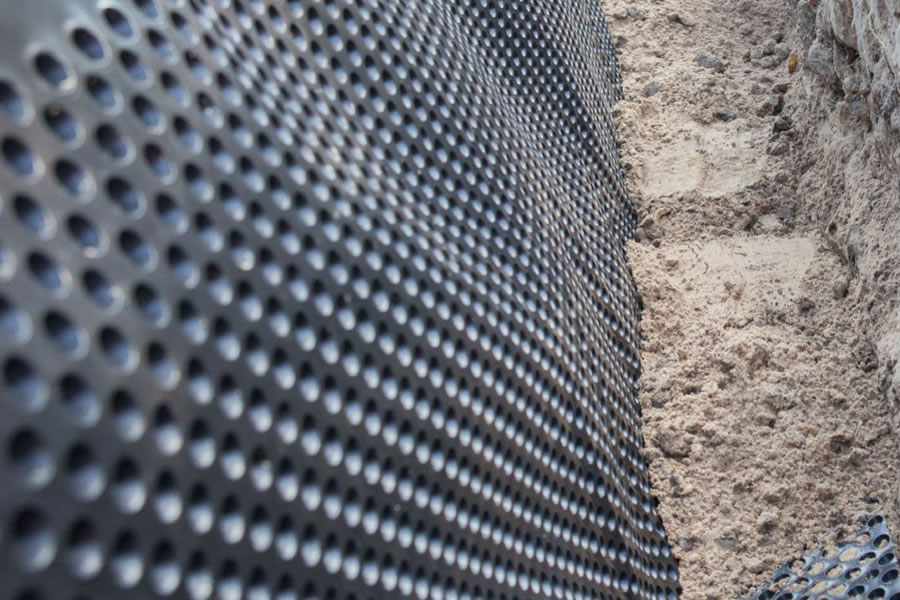

Víznyomás elleni szigetelés Hammerl® felületszivárgó lemezekkel

A földdel érintkező épületszerkezeteket, mint például a pincét, az előírásoknak megfelelően szigetelni kell. Ahhoz, hogy a hőszigetelés tartós legyen és megőrizze műszaki paramétereit, meg kell védeni a talajszinthez közeli és a talajszint alatti alatti környezeti hatásoktól.

Normál terhelés és vízelvezetési igény esetén kiváló megoldást kínál a Hammerl® NOP kétrétegű dombornyomott lemez a talajjal érintkező padlókban a szerelőbeton kiváltására, illetve ágyásszegélyek vagy gabionok védelmére.

Basic Plus nyomószilárdság: kb. 117 kN/m²
Premium nyomószilárdság: kb. 219 kN/m²
Premium Plus nyomószilárdság: kb. 260 kN/m²

Galéria

Hammerl® NOP kétrétegű dombornyomott lemez

A Hammerl® NID dombornyomott lemez alkalmas alagútépítéshez, továbbá víztárólóként, vagy vízszintes vízelvezető rétegként, vízmegtartó rétegként zöldtetőkön.

nyomószilárdság: 160 kN/m² és 250 kN/m²

Galéria

Hammerl® NID dombornyomott lemez extra vízfelvevő képességgel

A Hammerl® NOD felületszivárgó lemez megóvja a nedvességnek kitett falszigetelést, illetve a vastaglemez vízszigetelését a mechanikus sérülésektől. Vízszintesen beépítve szigetelésvédelemként alkalmazható zöldtetők és teraszfelületek vízelvezetéséhez.

nyomószilárdság: 250 kN/m²

Galéria

Hammerl® NOD felületszivárgó lemez

A kiegészítő csúsztató fóliával ellátott Hammerl® NVG felületszivárgó lemez a mechanikai sérülésekre fokozottan érzékeny szigetelőrétegek számára nyújt emelt szintű védelmet. Vízszintesen beépítve szigetelésvédelemként alkalmazható zöldtetők és teraszfelületek vízelvezetéséhez.

nyomószilárdság: 250 kN/m²

Galéria

Hammerl® NVG felületszivárgó lemez csúsztatóréteggel

Az extra nedvességnek kitett falszigetelés védelmére és a felületek vízelvezetéséhez a Hammerl® XXX-TRA felületszivárgó lemez a legalkalmasabb. A védelem mellett gyakran használják járható zöldfelületekhez és teraszburkolatokhoz.

nyomószilárdság: 420 kN/m²

Galéria

Hammerl® XXX-TRA felületszivárgó lemez fokozott vízfelvevő képességgel
