Nagy teherbírás, vízáteresztő kialakítás és újrahasznosított alapanyag. A DIADEM DiaGrid-Grass és DiaGrid-Gravel rendszerek olyan kültéri felületek kialakítását teszik lehetővé, ahol a közlekedési funkció és a csapadékvíz helyben történő kezelése egyszerre lehet tervezési szempont.
Nem minden burkolt felületnek kell vízzárónak lennie
A szélsőségesebb csapadékesemények és a városi területek növekvő burkoltsága miatt egyre nagyobb jelentősége van annak, hogy a lehulló csapadékot ne kizárólag elvezessük, hanem ahol lehetséges, helyben kezeljük.
A hagyományos, összefüggő vízzáró burkolatok korlátozzák a csapadék talajba jutását, növelik a felszíni lefolyást és ezzel együtt a csapadékvíz-elvezető hálózatok terhelését.
Parkolók, gépjármű-behajtók, tűzoltási felvonulási területek vagy akár kerti utak esetében azonban nem feltétlenül szükséges vízzáró felületet kialakítani.

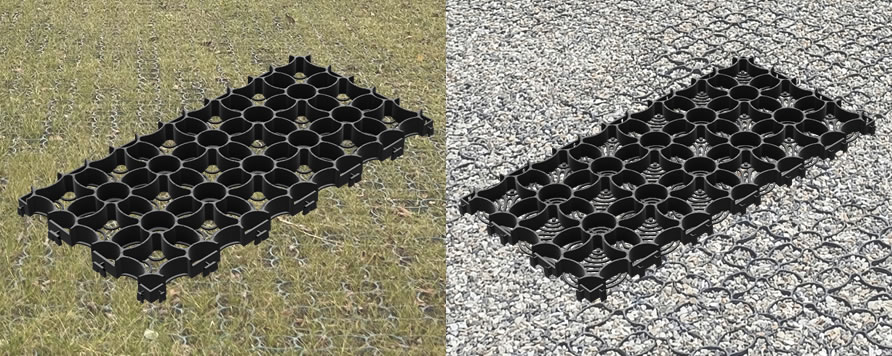

A DIADEM DiaGrid termékcsalád két különböző megoldást kínál erre:
- DiaGrid-Grass – amikor terhelhető, de zöld felület a cél.
- DiaGrid-Gravel – amikor stabil, vízáteresztő kavicsburkolatra van szükség.
Megfelelően megtervezett alépítménnyel mindkét rendszer lehetőséget biztosít arra, hogy a csapadék a burkolaton keresztül az alsóbb rétegekbe jusson, ahol a helyi adottságok függvényében elszivároghat vagy ideiglenesen tározódhat.
DiaGrid-Grass – terhelhető zöldfelület parkolókhoz és behajtókhoz
A DiaGrid-Grass 40 mm magas, újrahasznosított polietilénből készült nagy teherbírású gyeprács.
Cellás szerkezete stabilizálja a füvesített felületet, miközben megfelelő termőközeggel feltöltve teret biztosít a növényzet fejlődésének és lehetővé teszi a csapadék továbbjutását az alsóbb rétegek felé.
A rendszer elsősorban ott jelent alternatívát a hagyományos burkolatokkal szemben, ahol a közlekedési funkció mellett fontos a zöldfelületi karakter megtartása is.
Jellemző alkalmazási területei:
- füvesített parkolók,
- személygépkocsi-behajtók,
- alkalmi forgalomnak kitett zöldfelületek,
- megfelelően méretezett rétegrend esetén tűzoltási felvonulási területek.
A 775 × 385 mm méretű elemek pattintós kapcsolattal gyorsan és egyszerűen sorolhatók. Az UV- és fagyálló alapanyag tartós kültéri alkalmazást tesz lehetővé.
DiaGrid-Gravel – stabil kavicsfelület nyomvályúsodás nélkül
A kavics- és zúzottkő burkolatok természetes megjelenésük és vízáteresztő tulajdonságuk miatt kedvelt megoldások, ugyanakkor stabilizálás nélkül használat közben a szemcsék oldalirányban elmozdulhatnak, keréknyomok és egyenetlenségek alakulhatnak ki.
A DiaGrid-Gravel 33 mm magas cellaszerkezete a kitöltőanyagot a helyén tartja, így stabil és egyenletes felület alakítható ki anélkül, hogy a területet összefüggő vízzáró burkolattal kellene lefedni.
A rendszer ezáltal ötvözi a kavicsfelületek természetes megjelenését a stabilizált burkolatok használhatóságával.
Jellemző alkalmazási területei:
- kavicsos parkolók,
- gépjármű-behajtók,
- kerti utak,
- parkok és közterületek sétányai,
- gyalogos és egyéb kültéri közlekedőfelületek.
A DiaGrid-Gravel elemek szintén újrahasznosított polietilénből készülnek, pattintással kapcsolhatók egymáshoz, valamint UV- és fagyállók.
Kétféle felület, közös műszaki alapelvek
A két DiaGrid rendszer közötti választást elsősorban a terület használata és a kívánt felületi megjelenés határozza meg.
| Műszaki jellemző | DiaGrid-Grass | DiaGrid-Gravel |
|---|---|---|
| Kialakítható felület | füvesített | kavics / zúzottkő |
| Magasság | 40 mm | 33 mm |
| Beépítési méret | 775 × 385 mm | 775 × 385 mm |
| Anyag | újrahasznosított PE | újrahasznosított PE |
| Tömeg | 1,70 kg/db | 1,35 kg/db |
| Anyagszükséglet | 3,35 db/m² | 3,35 db/m² |
| Statikus terhelhetőség* | 22,1 kN | 129,2 kN |
| Tengelyterhelés* | 24,68 t | 26,4 t |
| Maximális terhelhetőség* | 1770 t/m² | 1335 t/m² |
* A megadott terhelési adatok a termékekre vonatkozó vizsgálati értékek. A kész burkolat tényleges teherbírását nem önmagában a rácselem határozza meg: a kitöltőanyag, az alap- és ágyazóréteg, az altalaj teherbírása, valamint a teljes rétegrend kialakítása együttesen befolyásolja a rendszer viselkedését. A rétegrendet minden esetben a tervezett igénybevételhez kell méretezni.
Mindkét DiaGrid termék ellenáll a savaknak, lúgoknak, alkoholoknak, olajnak és benzinnek.
A vízáteresztő burkolat nem egyetlen termék, hanem egy rétegrend
A megfelelően működő vízáteresztő burkolat kialakításához nem elegendő önmagában egy vízáteresztő felső burkolati elem alkalmazása.
A teljes szerkezetet rendszerként kell kezelni.
A tervezés során ezért figyelembe kell venni többek között:
- a várható forgalmi és tengelyterhelést,
- az altalaj teherbírását,
- a talaj vízáteresztő képességét,
- az alap- és ágyazóréteg kialakítását,
- a választott kitöltőanyag tulajdonságait,
- valamint a terület csapadékvíz-gazdálkodási koncepcióját.
Amennyiben az alsóbb rétegek nem megfelelően vízáteresztők, önmagában a felső burkolat vízáteresztő képessége sem biztosít megfelelő működést.
A cél ezért nem egyszerűen egy „vízáteresztő rács” beépítése, hanem egy olyan teljes burkolati rétegrend kialakítása, amely a szükséges mechanikai teherbírás mellett a csapadékvíz tervezett helyben tartását és elszivárgását is támogatja.
A zöldtetőtől a vízáteresztő parkolóig
A DIADEM több mint 30 éve fejleszt zöldinfrastruktúra-megoldásokat, amelyek egyik alapelve a csapadékvíz tudatosabb, lehetőség szerint helyben történő kezelése.
A DiaGrid termékcsaláddal ugyanez a szemlélet jelenik meg a terepszinti burkolatok kialakításánál.
A tetőn ez jelenthet zöldtetőt vagy vízvisszatartó rétegrendet. A terepszinten pedig olyan parkolót, behajtót vagy közlekedőfelületet, amely a szükséges teherbírás biztosítása mellett nem feltétlenül szakítja meg a víz természetes útját.
A DiaGrid-Grass és DiaGrid-Gravel rendszerek újrahasznosított alapanyagból készülnek, nagy mechanikai terhelhetőséget biztosítanak, és megfelelő rétegrend részeként vízáteresztő kültéri felületek kialakítására alkalmazhatók.
Nem biztos benne, melyik rendszer vagy rétegrend megfelelő a projekthez?
Parkoló, behajtó, tűzoltási felvonulási terület vagy kavicsos közlekedőfelület tervezésekor a megfelelő termék kiválasztása csak az első lépés.
Az A.P.P. Kft. / DIADEM szakemberei a DiaGrid-Grass és DiaGrid-Gravel rendszerek kiválasztása mellett a tervezett használathoz és helyszíni adottságokhoz megfelelő rétegrend kialakításában, műszaki kérdésekben és projektajánlat készítésében is segítséget nyújtanak.
DIADEM DiaGrid – amikor a burkolatnak nemcsak a terhelést kell viselnie, hanem a vizet is tovább kell engednie.
