Kettős hővisszanyerés a rotációs hőcserélőnek és a hőszivattyúnak köszönhetően
A VTS Group forgó hőcserélős kompakt légkezelő berendezései egy új típusú készülékkel gazdagodtak, ez a gyárilag reverzibilis hőszivattyúval rendelező VENTUS Compact HP. A rotációs hőcserélő és a hőszivattyú kompatibilis konfigurációja egységes kettős hővisszanyerést biztosító rendszer, mely biztosítja a fűtési és hűtési funkciók maximális hatékonyságát.

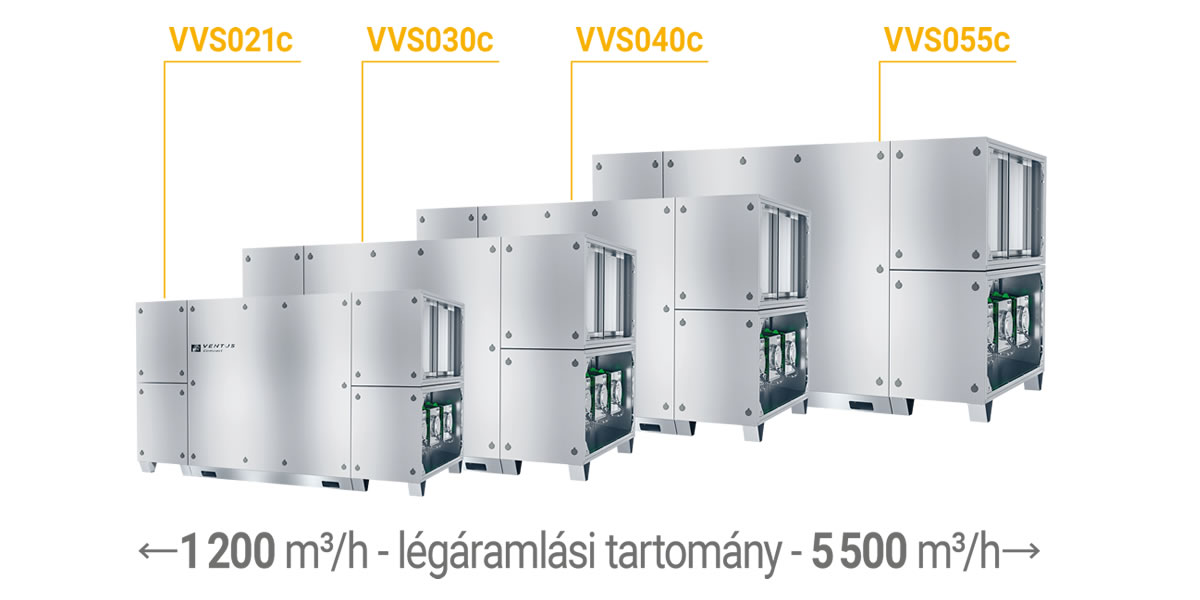

A VENTUS Compact egységek 4 méretben kaphatók: 1 200 m³/h és 5 500 m³/h közötti légáramlási tartományban.
Energiahatékonyság
- Tervezés

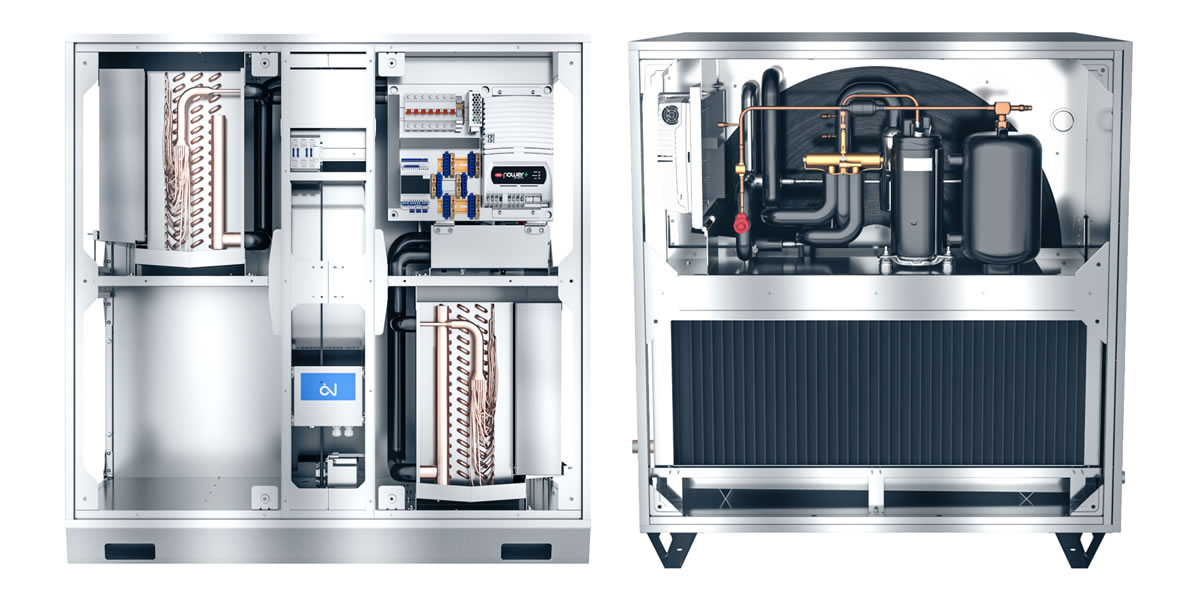

A hőszivattyús kondenzátor és az elpárologtató elhelyezése a forgó hőcserélő két oldalán biztosítja, hogy ezek az alkatrészek kiegészítsék egymást a hővisszanyerés szempontjából, ami a teljes rendszer maximális hatékonyságát eredményezi. - Alkatrészek
A kiváló hő- és nedvességvisszanyerést a nagy hatásfokú szorpciós forgó hőcserélő biztosítja. A hővisszanyerő hatást hatsoros hőcserélőre épülő, fejlett hőátadó felülettel rendelkező hőszivattyú fokozza. - Sima hővisszanyerő-beállítás
A rendszer zökkenőmentes hőteljesítmény-beállítást ér el a forgó hőcserélő elektronikusan vezérelt léptetőmotorjával és az alkalmazott inverteres kompresszorral egyenáramú motorral. A hőszivattyús rendszer egy további érzékelőkkel ellátott vezérlővel rendelkezik, amely teljes mértékben szabályozza a hőszivattyús rendszer paramétereit.
Kényelem és biztonság
- A többfunkciós integrált kezelőszervek azonnal üzemkészek az egység összeszerelése után
- Integrált légkezelő és hőszivattyú vezérlőrendszer, valamint minden alkatrész felügyelete és távdiagnosztikája
- Könnyű üzembe helyezés, nincs szükség szervizre
- Az egység szállítható és könnyen összeszerelhető komplett funkcionális modulokra van osztva
- Nincs helyigényes külső hűtőberendezés
- Nincs külső zajforrás
- A hőszivattyú és a légkezelő egység alkatrészeinek gyári beszerelése – Gyártói garancia a végső légkezelő egységre és hőszivattyús termékre
- R410A hűtőközeg – Garancia: nem gyúlékony, nem mérgező, nem robbanásveszélyes
- A légkezelő egység kezelőszervei biztosítják a forgó hőcserélő háromfokozatú védelmét a téli fagy ellen
- Egyedi szivárgás- és működésellenőrzés, elektronikus jelentéssel megerősítve
Méretek

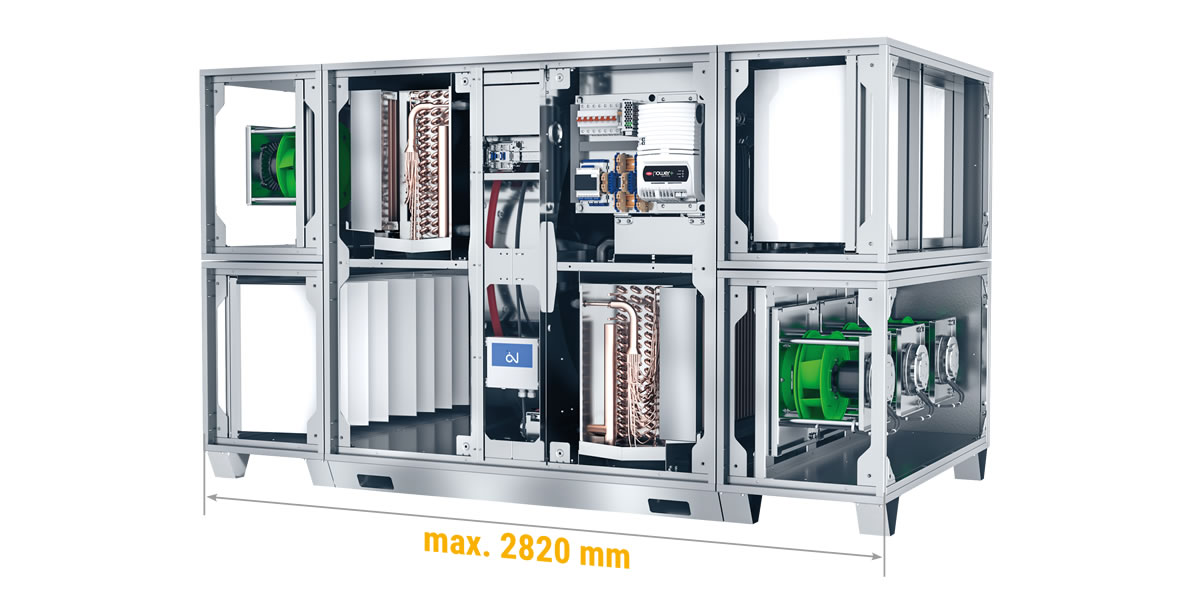

A legnagyobb hőszivattyús alapegység hossza mindössze 2,82 méter. Ez az egyes alkatrészek optimális kölcsönös elhelyezkedésének eredménye. A légkezelő egység kis méretei szintén a rendkívül rövid ventilátorszakaszok következményei, amelyeket EC motorokkal építettek.
Hőszivattyú hatékonyság

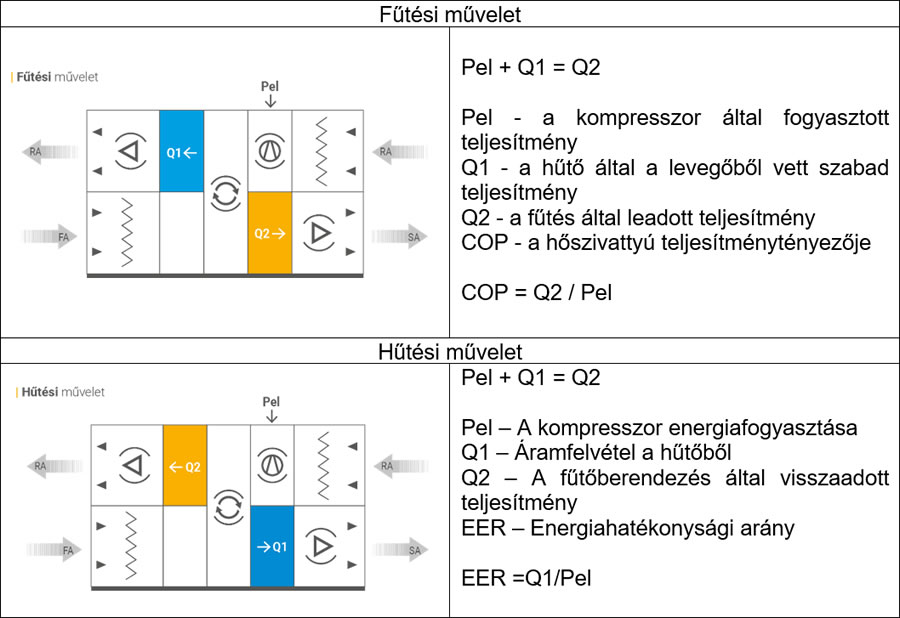

A hőszivattyú hatékonyságát a fűtési folyamatban a teljesítménytényező (COP), a hűtési folyamatnál pedig az energiahatékonysági arány (EER) határozza meg.
Egy modellkompresszoros hőszivattyúban az alapszabály az, hogy a fűtési hő 70%-a az alsó hőforrásból felvett szabad hő. Ez azt jelenti, hogy a kompresszor által fogyasztott 1 kW elektromos teljesítmény 3 kW fűtőteljesítményre alakul ( vagy 2 kW hűtőteljesítmény, ha a hőszivattyú célja a levegő hűtése).
A hőszivattyú teljesítménytényezői változóak és számos tényezőtől függenek: a kompresszor jellemzőitől, a kompresszor elérhető működési tartományától, a hőszivattyú szabályozási módjától, a hőcserélő jellemzőitől, valamint az alacsony forráspontú hűtőközeg párolgási és kondenzációs hőmérsékletétől a hőszivattyú hűtőkörében.

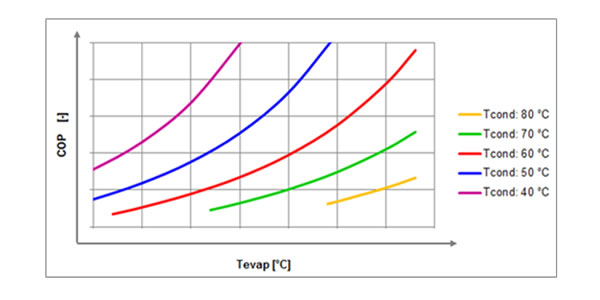

A párolgási hőmérséklet (Tevap), a kondenzációs hőmérséklet (Tcond) és a hőszivattyú fűtési hatásfoka (COP) közötti összefüggést az alábbi grafikon mutatja.
A párolgási hőmérséklet növelése és a kondenzációs hőmérséklet csökkentése növeli a hőszivattyú hatásfokát. Ez a helyzet a külső levegő hőmérsékletének növekedésével lehetséges.
A hőszivattyú széles működési választéka

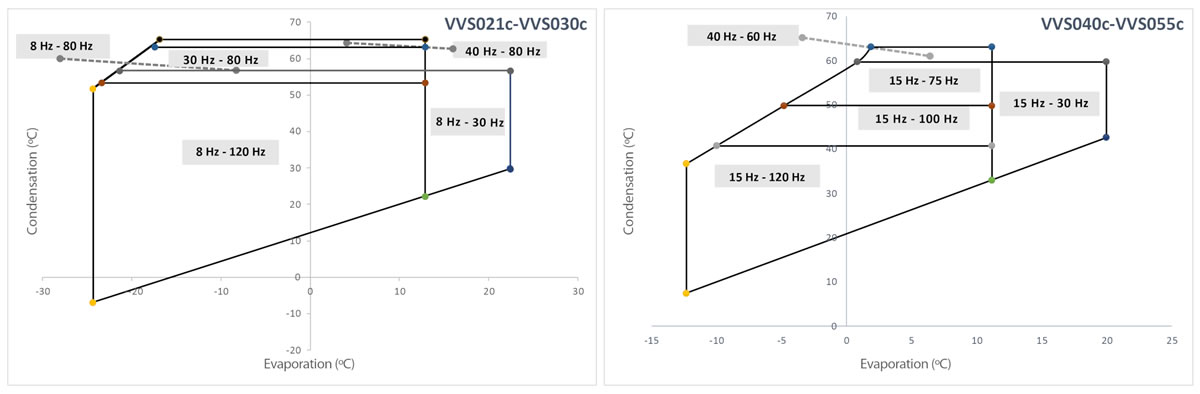

A VTS Group megoldásában nagy felületű kondenzátor és elpárologtató hőcserélőket (6 soros hőcserélők), a kompresszorokban egyenáramú motorokat és elektronikus expanziós szelepeket, valamit optimális algoritmusokat alkalmaz mind a hőszivattyú hatásfok szabályozására, mind a teljes egység működésében. Mindez együtt lehetővé teszi a COP=10 szivattyú hatásfok elérését negatív külső hőmérséklet mellett is (a leolvasztást nem számítva). Az alábbi diagram a hőszivattyú kompresszorának széles szabályozási területét mutatja.
A kompresszor működési tartománya:
Tekintse meg az integrált hőszivattyúval ellátott VENTUS Compact légkezelőkről készült videót:
