Nyomatékbíró csavaros kötés oszlopokhoz és áthidalókhoz

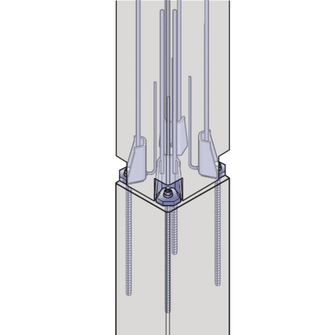

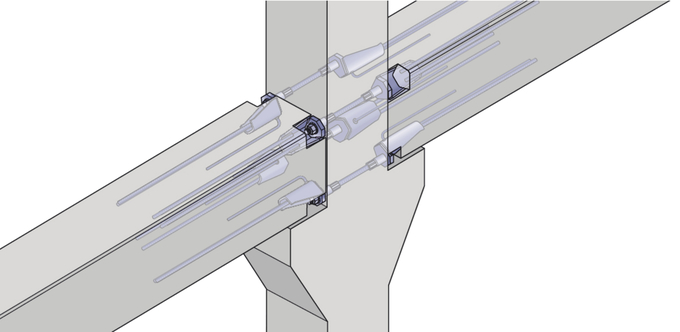

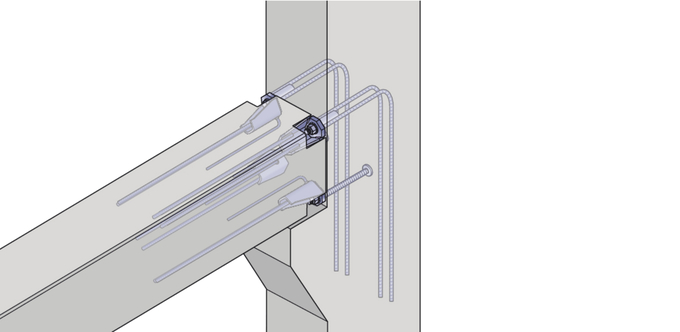

A Pfeifer PCC pillérpapucs-rendszerrel pillér-pillér, pillér-alap, valamint pillér-áthidaló kapcsolatoknál alakítható ki szerelési támasztás nélküli kötés. Ezzel a csavarkötéssel olyan azonnali, nyomatékbíró kötés alakítható ki, ami feleslegessé teszi a további megtámasztást. A PCC pillérpapucsok a Pfeifer tőcsavarokkal együtt alkalmazandók. A rendszer csuklós vagy merev csatlakozások kialakítására is használható húzó­ és nyomóerők felvételére.

Pfeifer PCC pillérpapucs rendszer
Új Pfeifer-Garant PCC pillérpapucs-rendszer

Termékelőnyök:

  • Kedvező geometriai kialakítás: az alap (alapelemek) és az oszlopok szétválasztása az előregyártott elemek gazdaságosabb szállítását teszi lehetővé.
  • Nincs késlekedés az építkezésen: az azonnal terhelhető csavaros kötésnek köszönhetően nem kell várni az öntőanyagok kötésére.
  • Maximális rugalmasság: a szerelési munkák többsége független az időjárástól, még fagyban is elvégezhetők.
  • Sima alap: a rövid tőcsavarok vékonyabb alap készítését teszik lehetővé – még nyomó igénybevétel esetén is.
  • Gyakorlathoz igazodó: az oszloptalpaknak köszönhetően tűz esetén nem csökken a teherbírás.
  • A kész elemeknél szerelés közben nincs szükség alátámasztásra, aminek következtében nagy munkaterület marad szabadon.
  • Egyszerű tervezés a szabvány hajlítási méretezéssel és az ingyenes szoftverrel.
  • Egyszerű beépítés mind az előregyártó üzemben, mind pedig az építési helyszínen.
  • Teljeskörű biztonság az engedélyekkel és típusvizsgálatokkal.

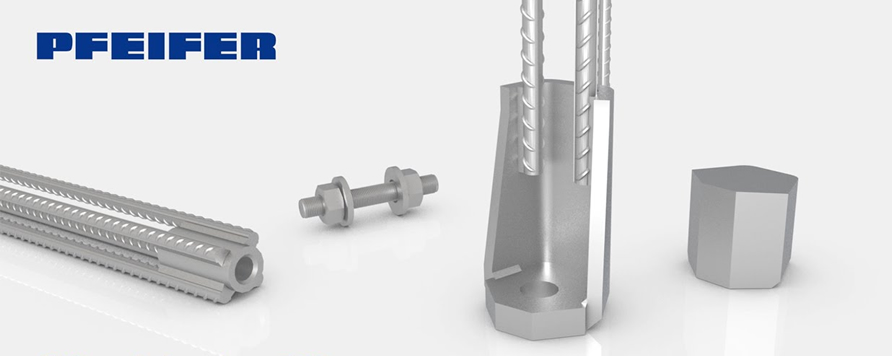

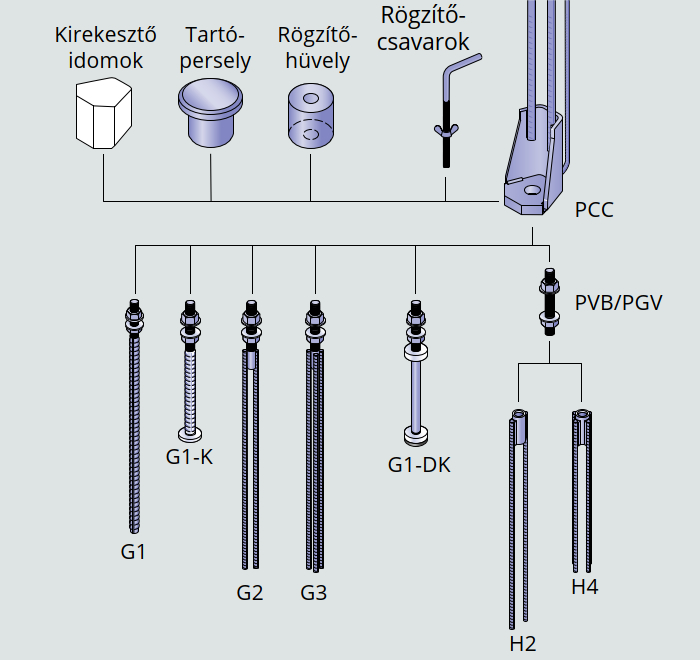

A pillérpapucs-rendszer elemei:

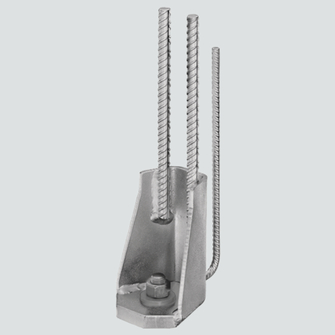

  • PCC pillérpapucs
  • tőcsavarok: PGS/H2, PGS/H4, PGS/G1, PGS/G1-K, PGS/G1-DK, PGS/G2, PGS/G3
  • összekötő csapok: PVB/PGV
  • kirekesztő idomok
  • rögzítőhüvely
  • rögzítőpersely
A pillérpapucs-rendszer elemei:
Új Pfeifer-Garant PCC pillérpapucs-rendszer

Terméktámogatás

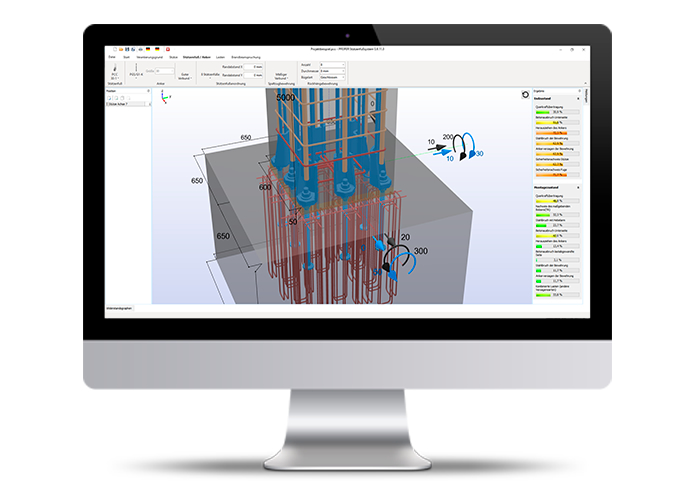

A rendszerhez elérhető a tervezők számára készített ingyenes méretező szoftver is, amely egyszerű számítási lehetőséget ad a szerelésre és a végső állapotra vonatkozóan, tűzvédelmi teherbírási méretezéssel együtt. Magától értetődő, hogy a Pfeifer teljes körű (és igazolható) dokumentációkat is nyújt. Emellett további műszaki segédeszközök, mint például előzetes méretezési táblázatok is rendelkezésre állnak.

méretező szoftver
Új Pfeifer-Garant PCC pillérpapucs-rendszer

A méretező szoftver letöltéséhez kattintson ide.

A hírben szereplő termékek
PCC pillérpapucs-rendszer

PCC pillérpapucs-rendszer

A pillérpapucs-rendszerrel pillér-pillér, pillér-alap, valamint pillér-áthidaló kapcsolatoknál alakítható ki szerelési támasztás nélküli, nyomatékbíró kötés. A pfeifer oszloptalpak a Pfeifer tőcsavarokkal együtt alkalmazhatók. A rendszer csuklós vagy merev csatlakozások kialakítására is használható húzó- és nyomóerők felvételére.
