DCRG8F automatika és DCTL tirisztoros kapcsoló

A KRL Kontrol Kft. bemutatja új termékeit

A KRL valamennyi fázisjavító berendezése elérhető tirisztoros kapcsolóval. Kerülje el a kapcsolási jelenségekkel járó hálózati problémákat, kerülje el a nagy kapcsolási időkből keletkező kapacitív visszatáplálást, kapcsoljon - kondenzátorokat - nulla átmenetben az új tirisztoros kapcsolókkal ellátott KRL fázisjavító berendezésekkel 1 sec kapcsolási idővel.
Új DCRG8F automatika és DCTL tirisztoros kapcsoló
Új DCRG8F automatika és DCTL tirisztoros kapcsoló
Az új DCRG8F automatika újdonságai:
  • kifejezetten tirisztoros berendezésekhez
  • 8 db beépített kimenet 120 mA-el tirisztorokhoz, amivel párhuzamosan is lehet kapcsolni több tirisztort
  • maximum 24 db tirisztor vezérelhető (+4 db EXP1001-el)
  • opciós RS485 bővítőmodulon keresztül is tudja vezérelni az új tirisztorokat és mutatni tudja a saját kijelzőjén külön-külön az egyes tirisztorok fázis áramait, feszültségeket, fokozat maradék teljesítményét, THDI-t, működési óraszámot és a tirisztor hőmérsékletét (NTC01-el a kondenzátorét is). Ezek az értékek a Synergy programban is megjeleníthetőek.

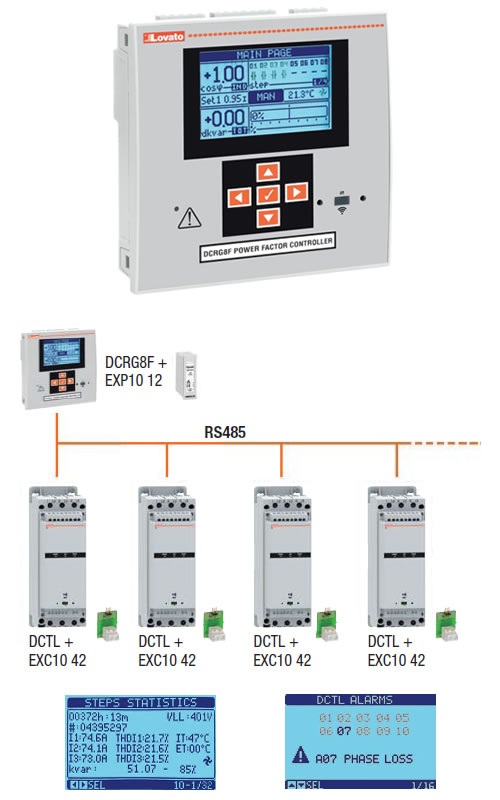

  • új DCRG8F automatika
    új DCRG8F automatika

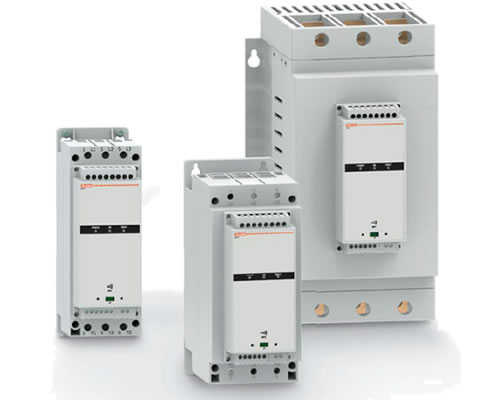

Az új DCTL tirisztoros kapcsoló:
új DCTL tirisztoros kapcsoló
új DCTL tirisztoros kapcsoló
  • Beépített áramváltóknak köszönthetően, figyeli és védi a fokozat áram, teljesítmény és harmonikus tartalmát. Méri és maximum riasztási értékeket lehet beállítani a következő értékekre: fokozatok fázis áramaira, feszültségekre, maradék teljesítményére, THDI-re, működési óraszámra és a tirisztor hőmérsékletére (NTC01-el a kondenzátorra is)
  • Beépített ventilátor(ok)nak köszönhetően vízszintesen és függőlegesen is szerelhető, továbbá figyeli a ventilátor(oka)t és hiba esetén hibajelet generál

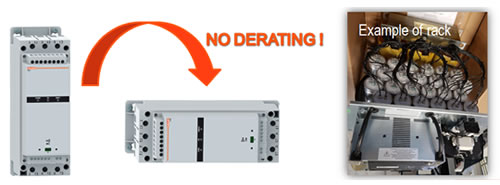

  • DCTL szerelhető vízszintesen és függőlegesen is
    DCTL szerelhető vízszintesen és függőlegesen is
  • 3-féleképpen vezérelhető:
    • opciós RS485-ös kártyán keresztül
    • 8…30 VDC feszültséggel
    • közvetlen bekötés az automatikába (DCRG8F)/tirisztoros modulba (EXP1001) - nem kell tápegység, mert a tirisztornak van saját 12-24 VDC-és kimenete

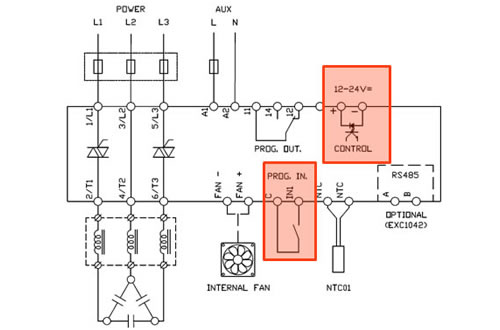

    DCTL közvetlen bekötése a DCRG8F automatikába
    DCTL közvetlen bekötése a DCRG8F automatikába

  • Programozható határértékek:
    • maximum áram határérték
    • maximum feszültség határérték
    • tirisztor maximum hőmérséklet határérték
    • kondenzátor maximum hőmérséklet határérték (opcionális NTC01-es hőmérővel)
    • THDI határérték
    • áram aszimmetria határérték
    • kondenzátor maradék teljesítmény minimum határérték
    • Ezeket NFC-n keresztül LOVATO NFC alkalmazással vagy infraporton keresztül :
      • USB átjárón keresztül (CX 01) Xpress programmal
      • Wi-Fi átjárón keresztül (CX 02) LOVATO SAM1 alkalmazással
      lehet beállítani.

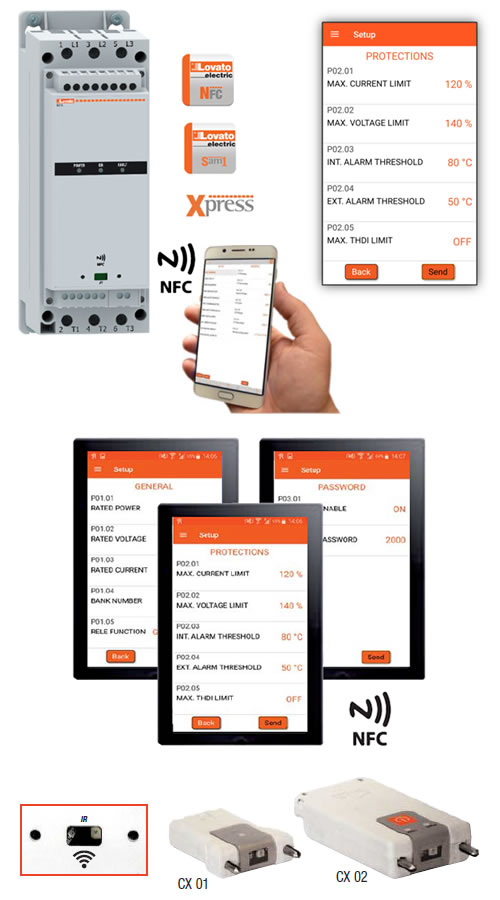

    DCTL beállítása NFC-n keresztül
    DCTL beállítása NFC-n keresztül
  • Programozható hibakimenet (8A 250 VAC)
  • Programozás nélkül is használható azonnal
  • 3 db állapotjelző LED van rajta:
    • POWER: tápfeszültség alatt
    • ON: a tirisztor modul be van kapcsolva
    • FAULT: villogás számával jelzi a hiba fajtáját
    3 db állapotjelző LED a DCTL tirisztoros kapcsolón
    3 db állapotjelző LED a DCTL tirisztoros kapcsolón
  • Opciós RS485-ös kártyával az új DCRG8F automatikához kapcsolható, hogy ellenőrizhetőek legyenek a mért értékek

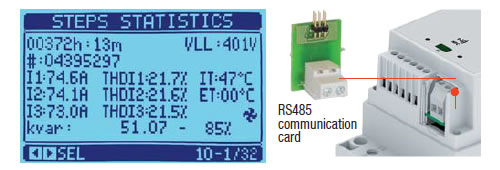

  • DCTL kapcsolása RS485-ös kártyával a DCRG8F automatikához
    DCTL kapcsolása RS485-ös kártyával a DCRG8F automatikához

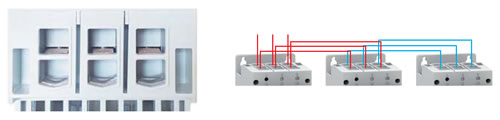

    dupla csavaros sorkapocs a DCTL tirisztoros kapcsolón
    dupla csavaros sorkapocs a DCTL tirisztoros kapcsolón

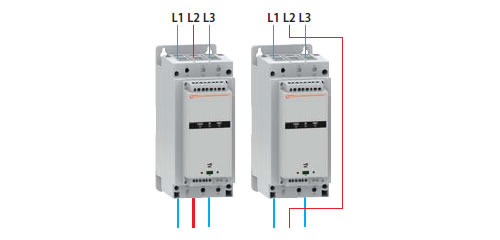

  • A középső fázis beköthető, de ki is kerülhető:
  • középső fázis bekötése a DCTL tirisztoros kapcsolón
    középső fázis bekötése a DCTL tirisztoros kapcsolón

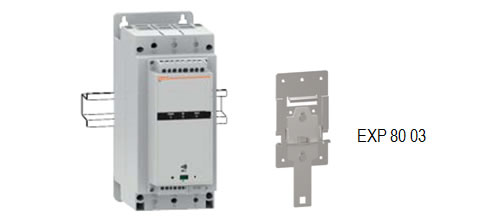

  • DIN 35 mm-es sínre rögzíthető (1,2 méret)(EXP8003-al)
  • DCTL tirisztoros kapcsoló DIN 35 mm-es sínre rögzíthető
    DCTL tirisztoros kapcsoló DIN 35 mm-es sínre rögzíthető
  • Tömör kialakítás
  • A DCTL tirisztoros kapcsoló 3 különböző változatban kapható a működési feszültség szerint:
    • 400 VAC (IEC) for DCTLA 400… változat
    • 400...480 VAC (IEC és cULus) DCTLA 480… változat
    • 600...690 VAC (IEC), 600 VAC (cULus) DCTLA 690… változat
  • Különböző teljesítményekkel kapható az alábbiak szerint 7,5 kvartól 120 kvarig:
    • 7,5, 15, 30, 50 és 100 kvar 400 VAC feszültségig
    • 9, 18, 36, 60 és 120 kvar 480 VAC feszültségig
    • 30, 50 és 100 kvar 600...690 VAC feszültségre
  • A DCTLA 690-es típusok elviselik a 3600 VAC pillanatnyi csúcsfeszültséget is.

Ha a DCRG8F automatikáról és a DCTL tirisztoros kapcsolóról árajánlatot, bővebb felvilágosítást vagy katalógust szeretne kérni a KRL Kontrol Kft. munkatársától, használja a megfelelő gombot.
