Címzett robbanásbiztos (Ex-es) tűzjelző rendszer a Siemens-től

Alkalmazhatóak robbanásveszélyes területeken, ahol fontos a korai és megbízható érzékelés

Siemens a közelmúltban olyan új speciális tűzjelző eszközökkel jelent meg a piacon, amelyek telepíthetők robbanásveszélyes területekre és címzett jelzés továbbítást valósítanak meg. Ez a termék család már megtalálható a piacon más gyártóknál is, de az ASAtechnology™ jelfeldolgozású érzékelésű Ex-es multi-szenzoros (hő- és füst) érzékelő, a címzett Ex-es kézi jelzésadó és a nagy teljesítményű címzett Ex-es jelvonal (maximum 31 eszköz) mindenképpen előkelő pozícióba helyezi ezt az új fejlesztésű rendszert.

Az új címzett Ex-es eszközök elérhetők a Cerberus PRO® FS720 (C-NET-Ex) valamint a Sinteso™ FS20 (FDnet-Ex) tűzjelző rendszereik legfrissebb verzióinál.

Működés és jellemzők

  • Címzett Ex-es jelvonal illesztő és leválasztó modul: Az Ex-es jelvonal illesztése és galvanikus leválasztása egyetlen eszközben történik. Ez az eszköz a tűzjelző hurkon elhelyezett címzett FDCL221-Ex illesztő és leválasztó modul. A modul korlátozza az Ex-es jelvonal áram - és feszültség értékeit, nem igényel külső tápellátást és nincs szükség az Ex-es térben történő egyenpotenciálú földelésére sem, mint ami a hagyományos Zener-gáttal történő gyújtószikramentes leválasztásnál szokásos. Valamint címzett jelvonal lévén, vonallezáró elemre sincs szükség. Egy illesztő modul maximum 31 db címzett Ex-es gyújtószikramentes eszközt tud illeszteni a meglévő tűzjelző hurokba. Ezek az eszközök az alábbi táblázatban láthatók.

Címzett Ex-es tűzjelző rendszer elemei
Siemens tűzjelző rendszer Cerberus PRO Sinteso
Leválasztó és illesztő modul FDCL221-Ex
Címzett Ex-es protokoll C-NET-Ex FDnet-Ex
Multi-szenzoros érzékelő OOH740-A9-Ex FDOOT241-A9-Ex
Kézi jelzésadó FDM223-Ex
Címzett Ex-es tűzjelző rendszer elemei

  • Multi-szenzoros érzékelő: Az érzékelő a legfejlettebb ASAtechnology™ jelfeldolgozású jelkiértékelésével, valamint egyedi paraméterezhetőségével a legoptimálisabb érzékelését valósítja meg a zavaró jelenségek kiszűrése mellett az adott érzékelési területen. Az érzékelő működhet multi-szenzoros vagy csak füstérzékelő vagy csak hőérzékelő üzemmódban. Az érzékelőben található két darab optikai szenzor (különböző méretű füst részecskék érzékelésére) és két darab hőszenzor, amelyek redundánsan működnek.
    Az FDOOT241-A9-Ex és az OOH740-A9-Ex érzékelők úgynevezett multi-protokollos érzékelők, ami annyit jelent, hogy a címzett Ex-es jelvonal mellett képesek hagyományos, kollektív jelvonalon is kommunikálni. Tehát illeszthetők meglévő kollektív Ex-es jelvonalakhoz is.


  • Kézi jelzésadó: Masszív műanyag házas kivitelű kézi jelzésadó. Az eszköz üveglapját betörve valamint a nyomógombot megnyomva tűzriasztás generálható (EN54-11: B típus). A kézi jelzésadót védőfedéllel és IP66-os védettséget biztosító tömítéssel is ki lehet egészíteni.
  • Eszközök Ex-es besorolása és minősítéseik
    FDOOT241-A9-Ex OOH740-A9-Ex FDM223-Ex FDCL221-Ex
    Gas zones: 0,1,2 Gas zones: 0,1,2
    Dust zones: 20,21,22
    Gas zones: 0,1,2
    Dust zones: 20,21,22
    II 1 G Ex ia IIC T4 Ga,
    Ta = -35°C…+70°C
    II 1 G Ex ia IIC T4 Ga,
    Ta = 35°C…+70°C

    II 1 D Ex ia IIIB T135°C Da,
    Ta = 35°C…+70°C
    II (1) G [Ex ia Ga] IIC,
    Ta = -25°C…+60°C

    II (1) D [Ex ia Da] IIIC,
    Ta = -25°C…+60°C
    BVS 12 ATEX E 087 X BVS 12 ATEX E 095 X BVS 12 ATEX E 094
    VdS: G213106
    DoP: 0786-CPR-21321
    VdS: G214047
    DoP: 0786-CPR-21369
    VdS: G213107
    DoP: 0786-CPR-21320
    VdS: G213108
    DoP: 0786-CPR-21322
    Eszközök Ex-es besorolása és minősítéseikII 1 G Ex ia IIC T4 Ga,
    Ta = -35°C…+70°CII 1 G Ex ia IIC T4 Ga,
    Ta = 35°C…+70°C

    II 1 D Ex ia IIIB T135°C Da,
    Ta = 35°C…+70°CII (1) G [Ex ia Ga] IIC,
    Ta = -25°C…+60°C

    II (1) D [Ex ia Da] IIIC,
    Ta = -25°C…+60°C

    Telepítés és programozás
    Az Ex-es jelvonal illesztő modult (FDCL221-EX) a robbanásveszélyes terület közelében, de a nem robbanásveszélyes területen kell elhelyezni. A gyújtószikramentes eszközöket (érzékelő, kézi jelzésadó) 0, 1 és 2 zóna besorolású Ex-es területekre lehet telepíteni. Az összes eszköz rendelkezik egyedi fizikai azonosítóval, így a programozásuknál a címzett Cerberus PRO és Sinteso tűzjelző központoknál használt programozási tematikát kell követni.

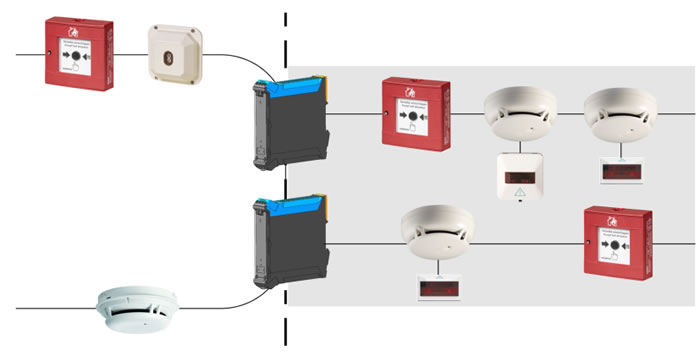

    Siemens címzett robbanásbiztos (Ex-es) tűzjelző rendszer
    Siemens címzett robbanásbiztos (Ex-es) tűzjelző rendszer


    Felhasználási terület
    Különösen olyan robbanásveszélyes területeken előnyös ennek a címzett Ex-es rendszernek a használata, ahol fontos a tűzjelzés minél pontosabb beazonosíthatósága valamint a korai és megbízható érzékelés a tűzjelzés szempontjából kritikus környezetben a legkevesebb téves riasztás mellett is.

    A címzett robbanásbiztos tűzjelző eszközökről bővebben olvashat, ha a hír alatti termékképre kattint. Amennyiben árajánlatot, bővebb információt vagy katalógust szeretne kérni a Siemens Zrt. - Building Technologies, Épületautomatizálás, Tűzjelzés és Biztonságtechnika munkatársától, használja a megfelelő gombot.
