OBO túlfeszültség-védelem LED-es közvilágításhoz

Villámcsapás és hálózati túlfeszültség ellen nyújt védelmet

Az energiatakarékos LED-ek egyre nagyobb teret nyernek a közvilágításban. Szabadon álló oszlopaik azonban kétszeres veszélynek vannak kitéve: villámcsapásoknak és hálózati túlfeszültségnek. Éppen ezért az OBO az érzékeny elektronikus előtétek és a LED-ek védelmére kifejlesztett egy "testreszabott" túlfeszültség-védelmi eszközt (SPD-t), az ÜSM-LED-et. A fejlesztés során kitűzött cél a nagy, legalább 20 kA-es (8/20) levezetőképesség, és az alacsony, 1,3 kV-os védelmi feszültségszint volt annak érdekében, hogy a villámcsapás hatásaival szemben nagyon érzékeny elektronikus komponensek védelme is biztosítható legyen. Szempont volt az is, hogy az SPD mérete, kivitele tegye lehetővé a beépítést a lámpaoszlop csatlakozódobozába vagy magába a lámpatestbe, továbbá hogy az SPD esetleges meghibásodását jól látható módon lehessen jelezni.

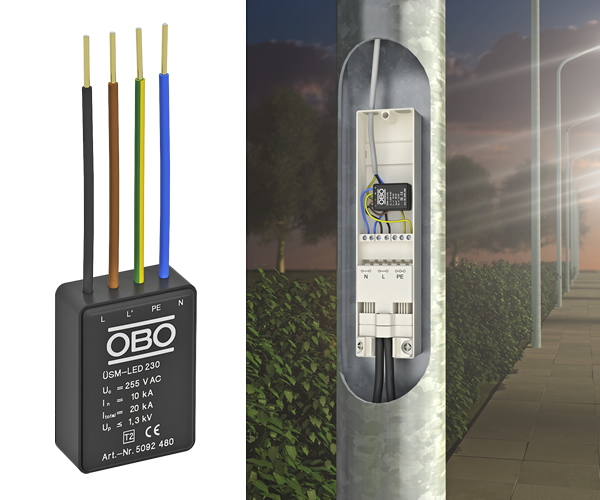

ÜSM-LED kélszülék önállóan és a lámpaoszlop csatlakozódobozában

Az ÜSM-LED 230 főbb műszaki adatai és jellemzői:

Az ÜSM-LED 230 teljesíti az MSZ EN 61643-11 szabvány 2. típusú túlfeszültség-védelmi eszközökre vonatkozó követelményeit.
  • 230 VAC névleges üzemi feszültség.
  • < 1,3 kV védelmi feszültségszint.
  • 20 kA (8/20) levezetőképesség.
  • max. 16 A gL/gG előtét biztosító.
  • 1+NPE kapcsolás.
  • Kis méretének köszönhetően alkalmas az oszlopok csatlakozódobozába, illetve a lámpatestbe történő beépítésre .
  • Optikai állapotjelzéssel a készüléken. (1. ábra)
  • Soros, illetve párhuzamos bekötési móddal: Párhuzamos bekötés (2. ábra) esetén a világítás az SPD meghibásodásakor tovább működik, soros bekötés (3. ábra) esetén az SPD meghibásodásakor a világítás kikapcsol.
A villámvédelmi szabvány követelményeivel összhangban javasolt a beépített SPD-k állapotának 2-4 évenként történő rendszeres, illetve villámcsapást követő felülvizsgálata. A lámpatestek védelmére kialakított túlfeszültség-védelmi rendszert célszerű kiegészíteni az LC-01 villámcsapás számlálóval is annak érdekében, hogy a villámcsapások számát, ezáltal áttételesen a túlfeszültség-védelmi rendszer állapotát pontosabban figyelemmel lehessen kísérni.
LC-01 villámcsapás számláló

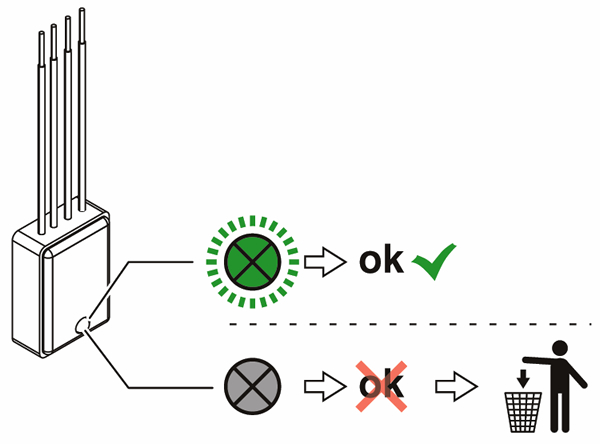

1. ábra Optikai állapotjelzés a készüléken
2. ábra A készülék párhuzamos bekötése

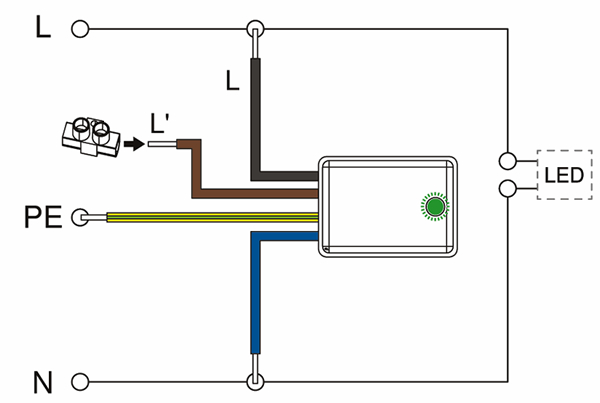

3. ábra A készülék soros bekötése

Ha az OBO új túlfeszültség-védelmi eszközéről árajánlatot, bővebb információt vagy katalógust szeretne kérni az OBO Bettermann Kft. munkatársától, használja a megfelelő gombot.
