Panelfűtés korszerűsítési megoldások a MOFÉM-től

Költséghatékony, gyors, hegesztés és menetvágás nélkül kivitelezhető átalakítás

A nagy múltú, 1900-ban alapított Mosonmagyaróváron működő Teka Magyarország Zrt. évtizedek óta foglalkozik ipari és fűtési szerelvények gyártásával.
A fűtési rendszer alapvetően kétféle módon történhet:
  • a fűtési rendszer teljes felújításával
  • a fűtési rendszer részleges felújításával

    A fűtési rendszer teljes felújítása
    A meglévő, általában függőleges elosztású rendszereket szinte teljes egészében el kell bontani, és új, lakásonkénti kétcsöves, vízszintes elosztású fűtési rendszereket kell kialakítani. Minden lakás önálló fűtésbekötést kap: hőmennyiségmérővel, szakaszoló és szabályozó szerelvényekkel, radiátoronkénti termosztatikus szelepekkel, új csővezetékrendszerrel. A Teka Magyarország Zrt. FV és RV típusjelű termosztatikus radiátorszelep családja megfelelő szerelvény lehet e korszerű felújításhoz.

    A fűtési rendszer részleges felújítása
    Magyarországon nagyságrendileg 600 ezer távfűtéses panellakás van, melyek a 60-as évek elejétől, szovjet házgyári technológia átvételével kezdtek építeni.
  • Panelfűtés korszerűsítési megoldás

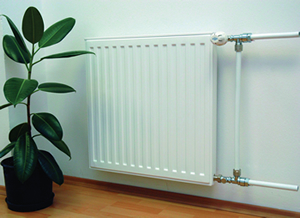

    Panelfűtés korszerűsítési megoldás
    A gépészeti tervezés színvonala a kornak nagyjából megfelelt, de a rendelkezésre álló olcsó energia miatt a gazdaságossági és szabályozhatósági szempontok teljesen háttérbe szorultak. Jellemzően két radiátorbekötési mód terjedt el:
  • Egycsöves átfolyós rendszer (1970–1987-ig) kb. 40-45 %
  • Egycsöves átkötőszakaszos rendszer (1981 után) 20-25 %

    Egycsöves átfolyós rendszer
    Leginkább ezek szorulnak átalakításra. A különböző emeletek radiátorai sorba vannak kötve, gyakorlatilag szabályozási lehetőség nincs, mert ha valamelyik radiátort lezárjuk, a keringés leáll az egész strangon. A fűtési rendszereket egycsöves, átkötöszakaszossá kell átalakítani. Minden fűtőtesthez átkötőszakaszt és termosztatikus radiátorszelepet kell beépíteni, amit ki kell egészíteni a radiátoronkénti költségmegosztó felszerelésével. Általában a radiátorok cseréjére nincs szükség, ha csak az állapotuk azt indokolttá nem teszi.
    Az átkötőszakasz beépítése történhet acél cső behegesztésével, de a hegesztő készülék a lakásban történő megjelenésének sem a szerelő, sem a lakó nem örül. A Teka Magyarország Zrt. bizonyos bekötési módozathoz a hegesztést kiváltó, gyorsan és könnyen szerelhető javító csomagokat fejlesztettek ki. A gyártó által megadott méretre levágott acélcső végekre az átkötő szett beépíthető. Az összekötő csőszakaszt, ami anyagát tekintve vékonyfalú acél cső (átmérője 15-22 mm-ig lehet), hosszát a helyszínen kell meghatározni, és méretre vágni. Az eurokrónusz csatlakozó gyors és korrekt kötést biztosít. A javító szett tartalmazza a termosztatikus radiátor szelepet és a visszatérő tartalék elzárót is. A szerelvények díszítő nikkel bevonatúak. A Teka Magyarország Zrt. az átkötő csomagot 1/2”, 3/4” és 1”-os méretsorban forgalmazza.
    Műszaki adatok:
  • 1/2”-os méret (beömlési tényező: 0,145 m³/h, alaki ellenállási tényező: 12)
  • 3/4”-os méret (beömlési tényező: 0,094 m³/h, alaki ellenállási tényező: 27)
  • 1”-os méret (beömlési tényező: 0,080 m³/h, alaki ellenállási tényező: 52)
  • A felsőrész cseréjének lépései

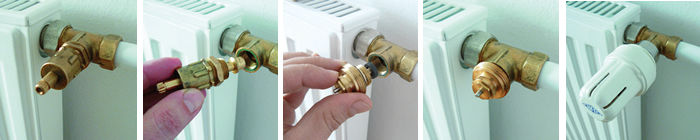

    A felsőrész cseréjének lépései
    Egycsöves átkötős rendszer
    Ilyen rendszer esetén minden fűtőtestnél a régi radiátorszelepet termosztatikus szelepre kell cserélni, amit ki kell egészíteni a költségmegosztó felszerelésével. A radiátorok cseréje nincs szükség, ha állapotuk azt indokolttá nem teszi.

    Ebben az esetben a szerelést az nehezíti, hogy a leszerelt régi szelep helyett felszerelt termosztatikus szelep beépítési hossza az esetek többségében nem egyező. Erre a szerelési helyzetre két megoldást is kínál a Teka Magyarország Zrt., ha javításra, cserére szoruló szelep a MOFÉM által a 70-80-as években gyártott „IDEAL” típusú radiátorszelep (1/2”, 3/4”).

    Ebben az esetben a felújítás úgy indul, hogy a szerelő a szelepből kitekeri a felsőrészt. A szerelő műszakilag felülvizsgálja a szelepet, különös tekintettel a szelepülék állapotára. Ha a szelepülék állapota megfelelő, betekeri a Teka Magyarország Zrt. által kifejlesztett speciális felsőrészt, és eredményül egy termosztatikus radiátorszelepet kapunk, amihez már csatlakoztatható is a fent említett érzékelő fej.

    MOFÉM szelepek
    MOFÉM szelepek
    Ha a szerelő úgy ítéli meg, hogy a szelep vagy szelepülék állapota olyan, hogy további felhasználása nem javasolt a szelepet ki kell cserélni. A Teka Magyarország Zrt. által kifejlesztett FVRIN15, -N20 és FVVI-N15, -N20 típusjelű szelep beépítési hossza azonos az „IDEAL” típusú szelepével.
    A csere gyorsan elvégezhető. A szerelést gyorsítja, hogy az új szelep a régi szelepnél alkalmazott „kónuszos” toldat fogadására is alkalmas (nem kell lecserélni).

    Kapcsolódó hír:
    Találkozzunk - Magyar Épületgépészek Napja 2009
    A MOFÉM szelepekkel kapcsolatban további információért kattintson a termékképre, ha a panelfűtés korszerűsítéséről szeretne bővebb információt, katalógust, vagy árajánlatot kérni a Teka Magyarország Zrt. munkatársától, használja az alábbi Információkérés gombot.
