Bővült a Siemens hazai energiafogyasztás-mérő termékek portfóliója
A hazai piacra is megérkezett a Siemens legújabb multifunkcionális mérőkészüléke, amely nem csak mérési funkciókat lát el, hanem hálózat analizátorként is működik.

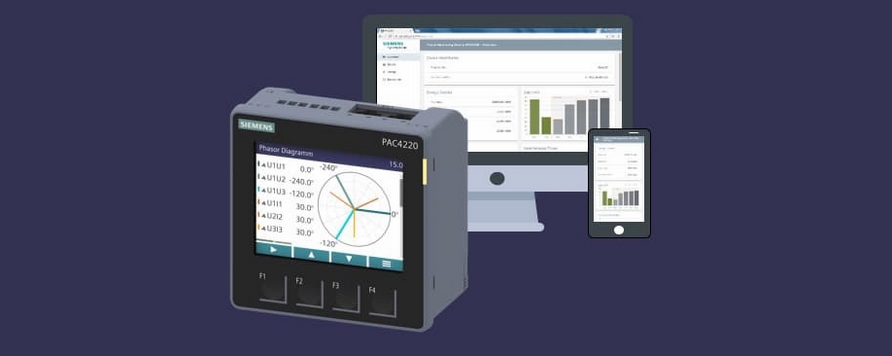

A SENTRON 7KM PAC4220 a termékcsalád legújabb és egyik legkomplexebb tagjaként Linux-alapú, IEC tanúsítvánnyal és 8 GB memóriával rendelkezik. Ezáltal mintegy 200 mért érték tárolására képes, beleértve az energiaminőségre vonatkozó alap adatokat és több, mint 4000 felhasználó által meghatározott eseményt. Akár 10 digitális bemenet és 6 kimenet, valamint impulzusszámlálók segítségével rögzíti nagy pontossággal a gáz-, víz- és egyéb energiaforrások fogyasztását, illetve mérőállásait.
A mérőkészülék nagy felbontású színes kijelzővel, beépített webszerverrel, két Ethernet port-tal rendelkezik a magasabb szintű-, vagy a gateway funkción keresztül az alacsonyabb szintű rendszerekhez való kapcsolódáshoz, emellett széleskörű kommunikációs lehetőségeket kínál. Egyidejűleg akár 12 Modbus TCP kapcsolat is létesíthető rajta keresztül, a kiberbiztonságot pedig beépített kriptochip biztosítja.
A SENTRON 7KM PAC4220 főbb tulajdonságai:
- Nagy felbontású színes TFT kijelző
- 2 Ethernet port
- 2 külső bővítőmodul (opcionális), DI/DO, I(N), I(Diff), I(analog)-Modul
- Névleges bemeneti feszültség L - L = 690V
- IEC/UL tanúsítvány
- Színes LED az állapotjelzéshez
- Beépített webszerver
- Beépített IT biztonsági funkciók
- 8 GB tárhely
- Akár 12 egyidejű TCP kapcsolat
- Színalapú intuitív üzenetek és kijelzések
- Linux-alapú, 3 magos nagy teljesítményű processzor
Rendelési információk:
- 7KM4220-0BA01-1EA0: Széles tartományú AC/DC táp
- 7KM4220-1BA01-1EA0: Törpefeszültségű DC táp
A SENTRON 7KM PAC4220 mérőkészülék előnyei:
- Digitális bemenetek / kimenetek
- Impulzusszámlálás
- Látszólagos-, hatásos- és meddő energia mérés
- Modbus RTU-TCP gateway funkció
- Testre szabható kijelzések színes TFT-n
- Nagypontosságú fogyasztás-mérés
- Oszlopdiagram, állapotjelzés, fázisdiagram
- Alárendelt eszközök csatlakoztatása (pl. 7KM PAC3120 mérőeszköz)
Kommunikáció:
- 2 Ethernet csatlakozás: Modbus TCP (100 Mbit/s)
- Külső bővítőmodulok (opcionális):
- PROFIBUS
- PROFINET
- RS485: Modbus RTU
- 12 egyidejű kapcsolat
- Beépített gateway funkció
- Beépített webszerver
Mérés típusok:
- Feszültség (UL-L/UL-N), fázisáram (IL), nullavezető áram (IN)
- Frekvencia, teljesítménytényező
- Hatásos, meddő és látszólagos teljesítmény
- Hatásos és meddő energia be- és kimenet, valamint látszólagos energia
- Tarifák száma: 2
- Üzemóra számláló
- Univerzális számláló (2/12)
- Feszültség- és áram-aszimmetria
- Feszültség és áram THD
- Határérték figyelés (12), Boole-logika
- Minimum és maximum értékek
- Energiaigény és mozgóablak
- Feszültség és áram 64. felharmonikusig történő mérése
Tápellátás:
- AC 95...250 V (±10%) 50/60 Hz/DC 110...270 V (+/-10%)
- DC 24...48V (± 25%) (törpefeszültségű tápegység)
Kivitel:
- Előlapi szerelés: 96×96×51 mm (Szé × Ma × Mé)
- TN, TT és IT hálózatokban használható
- Közvetlen mérés 690 V UL-L-ig, CAT III
- Árammérés áramváltóval x/5 A vagy x/1 A, CAT III
A SENTRON 7KM PAC4220 műszaki jellemzői:
- Megfelel az IEC 61557-12 szerinti 0,2 osztályú nagy pontosságú mérők követelményeinek
- Minden mért érték esetén nagy pontosság
- Felhasználóbarát konfigurációs szoftver a szállítási csomag részeként
- Nagy felbontású színes TFT kijelző
- Színes előlapi LED eseményjelzéshez
- TN, TT és IT hálózatokban használható
- Rugalmas feszültségellátás
- 2 beépített 100 Mbit/s Ethernet interfész
- 12 egyidejű kapcsolat, támogatja az auto-negotiation és auto-MDI(X) (auto-crossover) funkciókat
- Beépített gateway funkció
- 2 multifunkciós digitális bemenet és 2 multifunkciós digitális kimenet az alkalmazás-specifikus optimális illesztéshez
