120 perces tűzállósági minősítéssel rendelkezik
A tokozott sínes piacon eddig nem volt olyan gyártó, amelynek termékpalettáján megtalálható lett volna a tokozott sín, mint alternatíva a tűzálló kábelezésre.

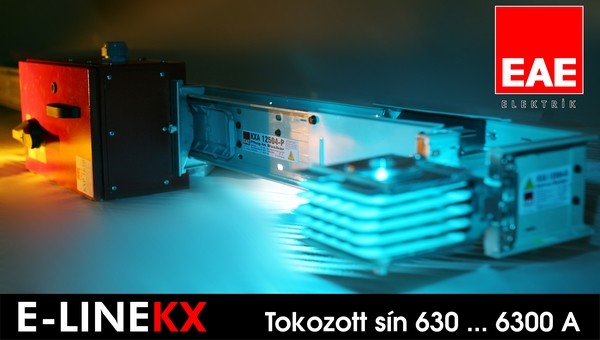

A Magyarországon cég által forgalmazott török EAE tokozott sínes rendszerek legújabb családja, a KX család tűzállóságra való bevizsgálása megtörtént.
A tokozott sínben felhasznált szigetelt fázisvezetők vizsgálata az IEC 60331-11 és -21 szerint lett elvégezve. A vizsgálati szempontok megfeleltek a kábelek e szabvány szerinti vizsgálati szempontjainak. A vizsgálat több, mint 5 órán keresztül zajlott, amely idő során az epoxy-szigetelésű fázisvezető sínek mindvégig megőrizték szigetelési tulajdonságaikat. Azt a vizsgálatot, amely kimutatja a teljes tokozott sín rendszer (amely magában foglalja: fázisvezetők szigetelésükkel, alumínium ház, sínelemek csatlakozási pontja, leágazó doboz, valamint a sínt az épülethez rögzítő tartószerkezet) tűzben várható villamos és mechanikai ellenállóképességét, 2009. decemberében végezték el az angliai Watfordban található BRE laboratóriumban, a KEMA teljes körű felügyelete alatt.
A vizsgálat az IEC 60331-1 (Teszteljárások tűz- és mechanikai hatások alatti vizsgálatra, minimum 830 °C-n <=0,6/1kV-os, minimum 20mm külső átmérőjű kábelekre) szabvány által támasztott követelményrendszer szerint lett elvégezve.
A vizsgálati körülmények az alábbiak voltak:
A Magyarországon cég által forgalmazott török EAE tokozott sínes rendszerek legújabb családja, a KX család tűzállóságra való bevizsgálása megtörtént.
A tokozott sínben felhasznált szigetelt fázisvezetők vizsgálata az IEC 60331-11 és -21 szerint lett elvégezve. A vizsgálati szempontok megfeleltek a kábelek e szabvány szerinti vizsgálati szempontjainak. A vizsgálat több, mint 5 órán keresztül zajlott, amely idő során az epoxy-szigetelésű fázisvezető sínek mindvégig megőrizték szigetelési tulajdonságaikat. Azt a vizsgálatot, amely kimutatja a teljes tokozott sín rendszer (amely magában foglalja: fázisvezetők szigetelésükkel, alumínium ház, sínelemek csatlakozási pontja, leágazó doboz, valamint a sínt az épülethez rögzítő tartószerkezet) tűzben várható villamos és mechanikai ellenállóképességét, 2009. decemberében végezték el az angliai Watfordban található BRE laboratóriumban, a KEMA teljes körű felügyelete alatt.
A vizsgálat az IEC 60331-1 (Teszteljárások tűz- és mechanikai hatások alatti vizsgálatra, minimum 830 °C-n <=0,6/1kV-os, minimum 20mm külső átmérőjű kábelekre) szabvány által támasztott követelményrendszer szerint lett elvégezve.
A vizsgálati körülmények az alábbiak voltak:
|
a: vizsgálati hőmérséklet: 1000 °C
b: hőközlés formája: 10cm-es távolságból, közvetlen láng segítségével (valós tűzhelyzetet szimulált) c: a tokozott sínből egy 2m-es darabot vizsgáltak, a vizsgálati hosszban egy kötés is benne foglaltatott, valamint a leágazó dobozok is a vizsgálat tárgyát képezték, d: a tokozott sínt a saját tartójával együtt vizsgálták, e: a vizsgálat ideje alatt 5 percenként külső mechanikai behatásnak (ütésnek) is kitették a vizsgált sínszakaszt, f: a rendszer integritását a rákapcsolt 400/690V feszültség segítségével ellenőrzték. Kategóriák
